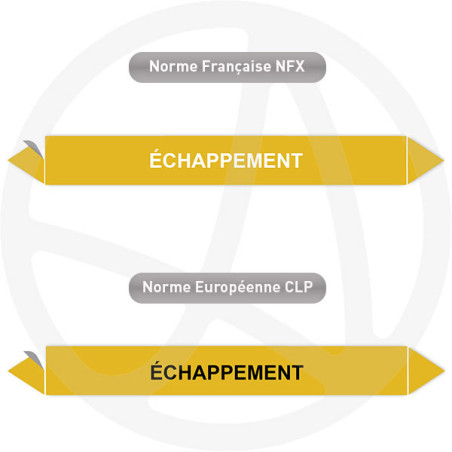

Repérage de tuyauterie NFX ou CLP Echappement
Le marqueur de tuyauterie Échappement identifie une conduite d'évacuation des gaz de combustion, selon la famille gaz de la norme NF X 08-100.
- Couleur de fond jaune, famille « gaz » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox et conduits d'échappement
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les conduites d'échappement de groupes électrogènes et moteurs thermiques.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Échappement identifie la conduite qui évacue les gaz brûlés d'un groupe électrogène ou d'un moteur thermique. Il s'adresse aux exploitants de groupes de secours, aux mainteneurs et aux installateurs. Les gaz d'échappement contiennent du monoxyde de carbone, ce qui rend leur repérage important pour la sécurité des locaux techniques.
- Couleur de fond jaune, famille « gaz » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, conduits d'échappement
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Échappement ?
Le repérage Échappement sert à identifier la conduite d'évacuation des gaz de combustion et à la distinguer des autres réseaux. Dans un local de groupe électrogène, repérer la ligne d'échappement permet de :
- localiser le conduit chaud d'évacuation des gaz brûlés ;
- orienter les opérations de maintenance ;
- contribuer à la prévention du risque lié au monoxyde de carbone ;
- distinguer l'échappement des réseaux d'eau et d'air voisins.
Quelle couleur impose la norme NF X 08-100 pour l'échappement ?
Les gaz d'échappement relèvent de la famille gaz, repérée par un fond jaune selon NF X 08-100, complété par la dénomination « Échappement ». Le fond jaune caractérise la famille gaz tandis que le texte précise la fonction d'évacuation des gaz de combustion. La flèche indique le sens d'évacuation vers l'extérieur.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 284×37 mm |
| supérieur à 250 mm | grand format sur demande |
Comment poser le repère Échappement ?
- poser le repère sur les parties accessibles à température compatible avec le vinyle ;
- placer un marqueur près du moteur, du silencieux et du débouché extérieur ;
- répéter le repérage le long du parcours ;
- tenir le marquage à distance des zones les plus chaudes ;
- pour les parties très chaudes, prévoir une matière adaptée.
Fiche technique du repère Échappement
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : jaune, famille gaz NF X 08-100
- Résistance : environnement de local technique ; matière adaptée pour les zones très chaudes
- Supports compatibles : acier, inox, conduits d'échappement
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour les conduits d'échappement anciens ou texturés.
- Protection UV : pour un débouché extérieur exposé.
- QR code : renvoi vers la fiche du groupe électrogène ou la consigne CO.
- Repérage en rouleau : pour les longues lignes d'échappement.
Où poser le repère Échappement sur le réseau ?
Le repère se pose le long de la conduite d'échappement, près du moteur, du silencieux et du débouché extérieur. On le répète le long du parcours, à distance des zones les plus chaudes. Il s'associe aux autres repères de gaz du local selon la norme NF X 08-100.
Questions fréquentes sur le repérage Échappement
Pourquoi repérer la conduite d'échappement ?
La conduite d'échappement évacue des gaz chauds et toxiques. La repérer signale aux intervenants la présence d'un conduit chaud et d'un risque lié aux gaz de combustion, ce qui appuie les consignes de sécurité du local de groupe électrogène.
Le marqueur supporte-t-il une conduite chaude ?
Le marquage se pose sur les parties accessibles à température compatible avec le vinyle. Pour les zones les plus chaudes, une matière adaptée préserve l'adhérence. La pose sur surface propre et sèche garantit la tenue.
Quel format pour un conduit d'échappement ?
Un conduit de gros diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.
Peut-on personnaliser le texte du marqueur ?
Oui, on peut préciser le numéro du groupe électrogène ou ajouter une consigne, utile sur les sites à plusieurs groupes.
Le repérage Échappement signale un conduit chaud et toxique : en identifiant l'évacuation des gaz de combustion, il appuie la prévention du risque lié au monoxyde de carbone dans les locaux techniques.
