Repérage de tuyauterie CO2 NF X 08-100 / CLP

Le repérage de tuyauterie CO2 identifie une canalisation transportant du dioxyde de carbone, gaz utilisé pour la carbonatation, l'inertage ou la réfrigération. Il s'adresse aux sites industriels, agroalimentaires, brasseries et laboratoires. Le CO2 présente un risque d'asphyxie en cas de fuite en espace confiné, ce qui rend son repérage important pour la sécurité.

• Couleur de fond jaune, famille « gaz » selon NF X 08-100
• Version CLP avec pictogramme gaz sous pression SGH04
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage CO2 ?

Le repérage CO2 sert à identifier une conduite de dioxyde de carbone et à signaler la présence d'un gaz asphyxiant. Sur un site où circulent plusieurs gaz, distinguer le CO2 permet de :

• orienter les opérations de purge et de maintenance ;
• prévenir le risque d'asphyxie lié à une fuite en espace confiné ;
• localiser les vannes, détendeurs et points de soutirage ;
• distinguer le CO2 des autres gaz du réseau.

Quelles normes s'appliquent au repérage du CO2 ?

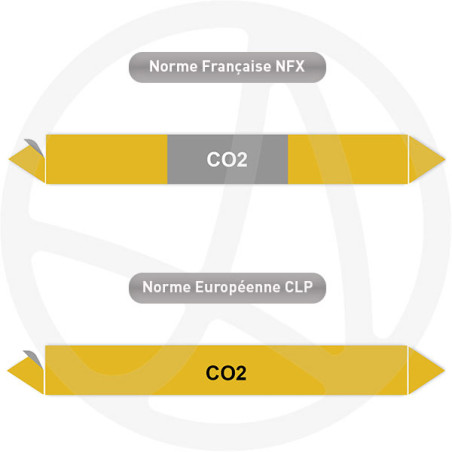

Deux référentiels se distinguent : la NF X 08-100 pour l'identification du réseau, et le règlement CLP (CE n° 1272/2008) pour la communication du danger. Le CO2 relève de la famille gaz, repérée par un fond jaune selon NF X 08-100, complété par la dénomination « CO2 ». En version CLP, le pictogramme gaz sous pression SGH04 signale le conditionnement. Pour le comparatif des deux logiques, voir notre comparatif NF X 08-100 / CLP.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère CO2 ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère le long de la conduite de CO2, près des vannes et détendeurs ;
• placer un marqueur aux points de soutirage et aux traversées de mur ;
• dans un local fermé, rapprocher les repères pour localiser vite la conduite et ses coupures ;
• sur tube inox d'agroalimentaire, appliquer sur surface propre.

Fiche technique du repère CO2

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : jaune, famille gaz NF X 08-100
• Pictogramme CLP : SGH04 gaz sous pression (version CLP)
• Supports compatibles : acier, inox, cuivre
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Version CLP : ajout du pictogramme gaz sous pression SGH04.
• QR code : renvoi vers la fiche de sécurité du CO2 ou le schéma du réseau de gaz.
• Surfaces difficiles : pour les conduites anciennes ou exposées.
• Repérage en rouleau : pour les longues lignes de CO2.

Où poser le repère CO2 sur le réseau ?

Le repère se pose le long de la conduite de CO2, près des vannes, des détendeurs et des points de soutirage. On le répète aux traversées de mur et aux changements de direction. Dans un local fermé, un repérage rapproché aide à localiser la conduite et ses organes de coupure, selon la norme NF X 08-100.

Questions fréquentes sur le repérage CO2

Pourquoi signaler le risque d'asphyxie du CO2 ?

Le CO2 est plus lourd que l'air et s'accumule dans les points bas. En espace confiné, une fuite réduit la teneur en oxygène. Le repérage de la conduite, complété du pictogramme CLP, alerte les intervenants et appuie les consignes de sécurité du local.

Le marqueur convient-il en agroalimentaire ?

Oui. Le vinyle 100 µ se pose sur les tubes inox fréquents en agroalimentaire et brasserie. Le repérage clair du CO2 facilite l'identification des lignes de gaz et la maintenance des installations de carbonatation.

Quel pictogramme CLP pour le CO2 ?

Le CO2 est conditionné sous pression : son marquage CLP porte le pictogramme gaz sous pression SGH04. Il complète le fond jaune de la famille gaz.

Quel format pour une ligne de CO2 ?

Le 100×25 mm convient aux lignes courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.

Le repérage CO2 combine les deux logiques : famille gaz au fond jaune NF X 08-100 et pictogramme CLP gaz sous pression SGH04, il identifie la conduite et signale le risque d'asphyxie en espace confiné.
