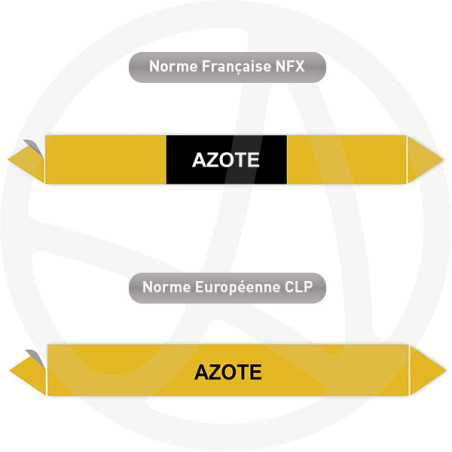

Repérage de tuyauterie Azote NF X 08-100 / CLP
Le marqueur de tuyauterie Azote identifie une conduite d'azote, gaz inerte, selon la famille gaz de la norme NF X 08-100 et le règlement CLP.
- Couleur de fond jaune, famille « gaz » NF X 08-100
- Version CLP avec pictogramme gaz sous pression (SGH04)
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les réseaux d'azote en industrie, laboratoire et site agroalimentaire.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Azote identifie une canalisation transportant de l'azote, gaz inerte utilisé pour l'inertage, la mise sous pression ou la protection de procédés. Il s'adresse aux exploitants industriels, aux laboratoires et aux sites agroalimentaires. L'azote présente un risque d'asphyxie en cas de fuite en espace confiné, ce qui rend son identification importante pour la sécurité.
- Couleur de fond jaune, famille « gaz » selon NF X 08-100
- Version CLP avec pictogramme gaz sous pression SGH04 le cas échéant
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Azote ?
Le repérage Azote sert à identifier une conduite d'azote et à signaler la présence d'un gaz inerte sur le réseau. Sur un site où circulent plusieurs gaz, distinguer l'azote permet de :
- orienter les opérations de purge, d'inertage et de maintenance ;
- localiser les vannes, détendeurs et points de soutirage ;
- prévenir le risque d'asphyxie lié à une fuite en espace confiné ;
- distinguer l'azote des autres gaz du réseau.
Quelles normes s'appliquent au repérage de l'azote ?
Deux référentiels se distinguent : la NF X 08-100 pour l'identification du réseau, et le règlement CLP (CE n° 1272/2008) pour la communication du danger. L'azote relève de la famille gaz, repérée par un fond jaune selon NF X 08-100, complété par la dénomination « Azote ». En version CLP, le pictogramme gaz sous pression SGH04 signale le conditionnement sous pression. Pour le comparatif détaillé des deux logiques, voir notre comparatif NF X 08-100 / CLP.
| Critère | Détail |
|---|---|
| Famille NF X 08-100 | Gaz, fond jaune |
| Pictogramme CLP | SGH04 gaz sous pression |
| Risque principal | Asphyxie en espace confiné |
| Format polyvalent | 100×25 mm |
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 6 à 18 mm | 60×14 mm |
| 18 à 24 mm | 100×25 mm |
| 28 à 80 mm | 200×50 mm |
| supérieur à 80 mm | 284×37 mm ou grand format |
Comment poser le repère Azote ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère le long de la conduite d'azote, près des vannes et détendeurs ;
- placer un marqueur aux points de soutirage et aux traversées de mur ;
- dans un local fermé, rapprocher les repères pour localiser vite la conduite et ses coupures ;
- sur tube inox de laboratoire, appliquer sur surface propre et dégraissée.
Fiche technique du repère Azote
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : jaune, famille gaz NF X 08-100
- Pictogramme CLP : SGH04 gaz sous pression (version CLP)
- Supports compatibles : acier, inox, cuivre
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Version CLP : ajout du pictogramme gaz sous pression SGH04 pour signaler le conditionnement.
- QR code : renvoi vers la fiche de données de sécurité ou le schéma du réseau de gaz.
- Surfaces difficiles : pour les tubes anciens ou exposés.
- Repérage en rouleau : pour les longues lignes de gaz.
Où poser le repère Azote sur le réseau ?
Le repère se pose le long de la conduite d'azote, près des vannes, des détendeurs et des points de soutirage. On le répète aux traversées de mur et aux changements de direction. Dans un local fermé, un repérage rapproché aide à localiser la conduite et ses organes de coupure, selon la norme NF X 08-100.
Questions fréquentes sur le repérage Azote
Faut-il un marquage CLP pour l'azote ?
Lorsque l'azote est distribué sous pression, le pictogramme CLP gaz sous pression SGH04 complète le repérage NF X 08-100. Cette double information signale à la fois la famille du fluide et le danger lié au conditionnement, utile sur les réseaux alimentés par bouteilles ou centrale de gaz.
Pourquoi signaler le risque d'asphyxie ?
L'azote est un gaz inerte qui, en cas de fuite en espace confiné, réduit la teneur en oxygène. Le repérage de la conduite, complété du pictogramme CLP, alerte les intervenants et appuie les consignes de sécurité du local.
Le marqueur convient-il en laboratoire ?
Oui. Le vinyle 100 µ se pose sur les tubes inox et cuivre fréquents en laboratoire. Le repérage clair de l'azote facilite l'identification des lignes de gaz et la maintenance des installations.
Quel format pour une ligne d'azote ?
Le 100×25 mm convient aux lignes courantes ; une conduite de gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.
Le repérage Azote combine les deux logiques : famille gaz au fond jaune NF X 08-100 et pictogramme CLP gaz sous pression SGH04, il identifie la conduite et signale le risque d'asphyxie, condition d'une intervention sûre en espace confiné.
