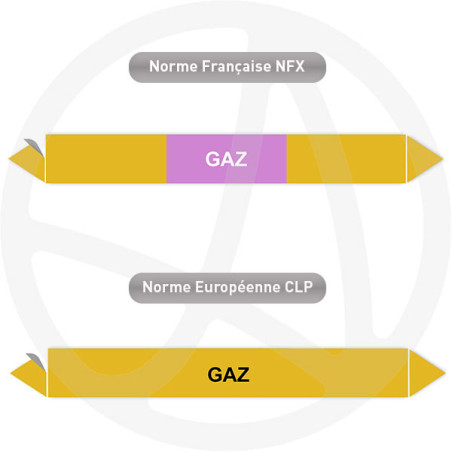

Repérage de tuyauterie Gaz NF X 08-100 / CLP

Le repérage de tuyauterie Gaz identifie une canalisation transportant un gaz combustible dans une chaufferie, un local technique ou une installation industrielle. Il s'adresse aux exploitants, aux mainteneurs et aux installateurs. Le gaz combustible présente un risque d'inflammation et d'explosion, ce qui rend son repérage clair indispensable pour localiser rapidement les organes de coupure.

• Couleur de fond jaune, famille « gaz » selon NF X 08-100
• Version CLP avec pictogramme inflammable SGH02 le cas échéant
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Gaz ?

Le repérage Gaz sert à identifier une conduite de gaz combustible et à signaler le risque associé sur le réseau. Dans un local où circulent plusieurs fluides, distinguer la conduite de gaz permet de :

• localiser sans délai les vannes de coupure en cas de fuite ;
• orienter les opérations de maintenance et de consignation ;
• signaler le danger d'inflammation aux intervenants ;
• distinguer le gaz des réseaux d'eau et d'air voisins.

Quelles normes s'appliquent au repérage du gaz ?

Deux référentiels se distinguent : la NF X 08-100 pour l'identification du réseau, et le règlement CLP (CE n° 1272/2008) pour la communication du danger. Le gaz relève de la famille gaz, repérée par un fond jaune selon NF X 08-100, complété par la dénomination « Gaz ». En version CLP, le pictogramme inflammable SGH02 signale le danger. La norme NF X 08-100 recommande par ailleurs d'attirer l'attention sur le caractère dangereux de certains fluides à l'aide de la couleur jaune de sécurité et des pictogrammes appropriés.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Gaz ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère le long de la conduite de gaz, près des vannes de barrage et du compteur ;
• placer un marqueur aux traversées de mur et aux changements de direction ;
• orienter la flèche dans le sens de circulation pour localiser les coupures ;
• sur tube acier ou cuivre de chaufferie, appliquer sur surface propre.

Fiche technique du repère Gaz

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : jaune, famille gaz NF X 08-100
• Pictogramme CLP : SGH02 inflammable selon le gaz (version CLP)
• Supports compatibles : acier, cuivre, inox
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Version CLP : ajout du pictogramme inflammable SGH02 selon le gaz transporté.
• QR code : renvoi vers la fiche de sécurité du gaz ou le schéma de la chaufferie.
• Surfaces difficiles : pour les colonnes montantes anciennes ou exposées.
• Repérage en rouleau : pour les longues conduites de gaz.

Où poser le repère Gaz sur le réseau ?

Le repère se pose le long de la conduite de gaz, près des vannes de barrage, des compteurs et des points de raccordement. On le répète aux traversées de mur et aux changements de direction. La flèche de sens et la dénomination en clair facilitent la localisation des organes de coupure, selon la norme NF X 08-100.

Questions fréquentes sur le repérage Gaz

Faut-il préciser le type de gaz ?

Lorsque le réseau distribue un gaz précis, la dénomination peut être affinée, par exemple « Gaz naturel » ou « Propane ». Préciser le gaz lève l'ambiguïté sur un site où plusieurs gaz cohabitent et oriente les consignes de sécurité propres à chaque fluide.

Le marqueur convient-il en chaufferie gaz ?

Oui. Le vinyle 100 µ se pose sur les tubes acier et cuivre des chaufferies gaz. Le repérage clair de la conduite facilite la maintenance et la localisation des vannes, dans un local où la rapidité d'intervention conditionne la sécurité.

Quel pictogramme CLP pour le gaz ?

Pour un gaz combustible, le pictogramme inflammable SGH02 signale le danger d'inflammation. Selon le gaz, d'autres pictogrammes peuvent s'appliquer ; la version CLP les ajoute au fond jaune de la famille gaz.

Quel format pour une colonne montante de gaz ?

Le 100×25 mm convient aux colonnes courantes ; une conduite de gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.

Le repérage Gaz combine les deux logiques : famille gaz au fond jaune NF X 08-100 et pictogramme CLP inflammable, il identifie la conduite et signale le danger d'inflammation, condition d'une intervention rapide et sûre sur le réseau de gaz.
