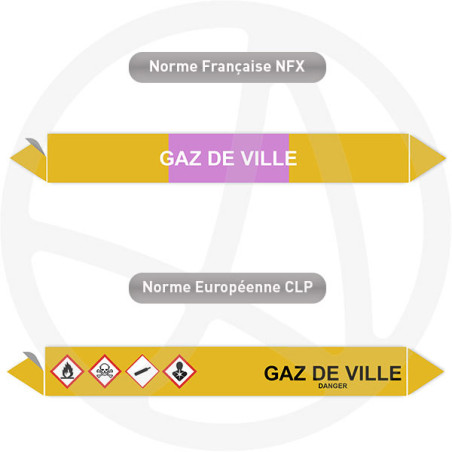

Repérage de tuyauterie NFX ou CLP Gaz de ville
Le marqueur de tuyauterie Gaz de ville identifie une conduite de gaz distribué par réseau, selon la famille gaz de la norme NF X 08-100 et le règlement CLP.
- Couleur de fond jaune, famille « gaz » NF X 08-100
- Version CLP avec pictogramme inflammable (SGH02)
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les conduites de gaz de ville en chaufferie, immeuble et installation industrielle.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Gaz de ville identifie une conduite de gaz combustible distribué par le réseau public. Il s'adresse aux exploitants de chaufferie, aux gestionnaires d'immeubles et aux installateurs. Le gaz de ville est inflammable, ce qui rend son repérage indispensable pour localiser les organes de coupure et sécuriser les interventions.
- Couleur de fond jaune, famille « gaz » selon NF X 08-100
- Version CLP avec pictogramme inflammable SGH02
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Gaz de ville ?
Le repérage Gaz de ville sert à identifier la conduite de gaz du réseau public et à signaler son danger d'inflammation. Repérer la ligne de gaz de ville permet de :
- localiser sans délai la vanne de barrage et le compteur en cas de fuite ;
- distinguer le gaz des réseaux d'eau et d'air voisins ;
- signaler le danger d'inflammation aux intervenants ;
- fiabiliser la maintenance dans les parties communes.
Quelles normes s'appliquent au repérage du gaz de ville ?
Deux référentiels se distinguent : la NF X 08-100 pour l'identification du réseau, et le règlement CLP (CE n° 1272/2008) pour la communication du danger. Le gaz de ville relève de la famille gaz, repérée par un fond jaune selon NF X 08-100, complété par la dénomination « Gaz de ville ». En version CLP, le pictogramme inflammable SGH02 signale le danger. Pour le comparatif des deux logiques, voir notre comparatif NF X 08-100 / CLP.
| Critère | Détail |
|---|---|
| Famille NF X 08-100 | Gaz, fond jaune |
| Pictogramme CLP | SGH02 inflammable |
| Risque principal | Inflammation, explosion |
| Format polyvalent | 100×25 mm |
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 6 à 18 mm | 60×14 mm |
| 18 à 24 mm | 100×25 mm |
| 28 à 80 mm | 200×50 mm |
| supérieur à 80 mm | 284×37 mm ou grand format |
Comment poser le repère Gaz de ville ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère le long de la conduite, près du compteur et de la vanne de barrage ;
- placer un marqueur aux traversées de mur et aux points de raccordement ;
- orienter la flèche dans le sens de circulation pour localiser les coupures ;
- sur colonne montante acier ou cuivre, appliquer sur surface propre.
Fiche technique du repère Gaz de ville
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : jaune, famille gaz NF X 08-100
- Pictogramme CLP : SGH02 inflammable (version CLP)
- Supports compatibles : acier, cuivre, inox
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Version CLP : ajout du pictogramme inflammable SGH02.
- QR code : renvoi vers la fiche de sécurité ou le schéma de la chaufferie.
- Surfaces difficiles : pour les colonnes montantes anciennes.
- Repérage en rouleau : pour les longues conduites de gaz.
Où poser le repère Gaz de ville sur le réseau ?
Le repère se pose le long de la conduite de gaz de ville, près du compteur, de la vanne de barrage et des points de raccordement. On le répète aux traversées de mur et aux changements de direction. La flèche de sens et la dénomination en clair facilitent la localisation des organes de coupure, selon la norme NF X 08-100.
Questions fréquentes sur le repérage Gaz de ville
Gaz de ville et gaz naturel, quelle dénomination ?
Le gaz de ville désigne le gaz distribué par réseau, aujourd'hui du gaz naturel dans la plupart des cas. La dénomination « Gaz de ville » ou « Gaz naturel » s'emploie selon l'usage local. Toutes deux portent le fond jaune de la famille gaz.
Le marqueur convient-il à une colonne montante d'immeuble ?
Oui. Le vinyle 100 µ se pose sur les colonnes montantes de gaz en acier ou cuivre. Le repérage clair de la conduite facilite la maintenance et la localisation des vannes dans les parties communes.
Quel pictogramme CLP pour le gaz de ville ?
Le gaz de ville est inflammable : son marquage CLP porte le pictogramme inflammable SGH02, conformément au règlement (CE) n° 1272/2008. Il complète le fond jaune de la famille gaz.
Quel format pour une colonne de gaz ?
Le 100×25 mm convient aux colonnes courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.
Le repérage Gaz de ville combine les deux logiques : famille gaz au fond jaune NF X 08-100 et pictogramme CLP inflammable SGH02, il identifie la conduite et signale son danger d'inflammation.
