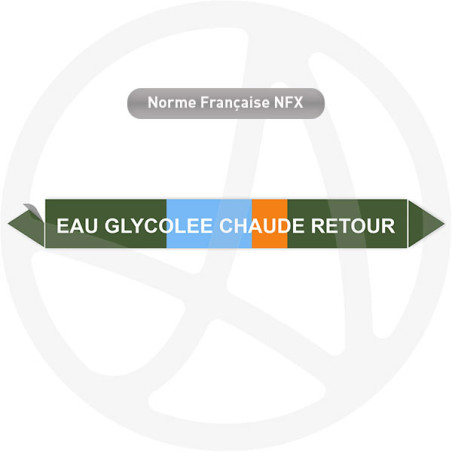

Repérage de tuyauterie NFX ou CLP Eau glycolée chaude retour

Le repérage de tuyauterie Eau glycolée chaude retour identifie le retour d'un circuit chaud additionné de glycol. Il s'adresse aux exploitants CVC, aux mainteneurs et aux bureaux d'études. Distinguer le retour de l'aller et la version glycolée de l'eau chaude pure fiabilise l'équilibrage et préserve la concentration en antigel du circuit.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau glycolée chaude retour ?

Le repérage Eau glycolée chaude retour sert à identifier le retour du circuit chaud antigel et à le distinguer de l'aller. Le retour ramène l'eau glycolée refroidie vers le générateur. L'identifier permet de :

• suivre le bouclage du circuit jusqu'au générateur ;
• localiser les vannes d'équilibrage du retour ;
• éviter tout appoint d'eau pure qui diluerait l'antigel ;
• préserver la protection contre le gel du circuit.

Quelle couleur impose la norme NF X 08-100 ?

L'eau glycolée chaude relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glycolée chaude retour ». Le fond vert caractérise la famille eau tandis que le texte précise la présence de glycol, l'état chaud et le sens. La flèche distingue le retour de l'aller.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau glycolée chaude retour ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du générateur ;
• placer un marqueur le long du parcours ;
• poser le retour au même niveau que l'aller, de part et d'autre d'une vanne ;
• sur calorifuge irrégulier, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau glycolée chaude retour

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : chaleur des circuits glycolés, humidité, environnement technique
• Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour le calorifuge des circuits glycolés.
• Protection UV : pour les circuits solaires ou extérieurs exposés.
• QR code : renvoi vers la fiche d'entretien du circuit glycolé.
• Repérage en rouleau : pour les longues conduites de circuit antigel.

Où poser le repère Eau glycolée chaude retour sur le réseau ?

Le repère se pose sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du générateur. Associé au repère d'aller, il rend le circuit chaud antigel lisible selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau glycolée chaude retour

Pourquoi distinguer l'eau glycolée chaude de l'eau de chauffage ?

L'eau glycolée chaude contient un antigel dont la concentration protège le circuit exposé au gel. Un appoint d'eau pure dilue le glycol. Le repère dédié alerte l'intervenant et préserve les caractéristiques du fluide.

Le marqueur tient-il sur un circuit glycolé chaud ?

Oui, sur un support propre, sec et lisse. Le vinyle 100 µ supporte les températures des circuits glycolés de chauffage. Sur calorifuge irrégulier, l'option surfaces difficiles renforce l'adhérence.

Comment ne pas confondre aller et retour ?

Sur des tubes calorifugés identiques, seules la dénomination en clair et la flèche distinguent l'aller du retour. Poser les deux repères au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate.

Quel format pour un circuit glycolé ?

Le 100×25 mm convient aux conduites courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.

Le repérage Eau glycolée chaude retour complète le couple aller-retour : en rendant le bouclage du circuit chaud antigel lisible, il sécurise l'équilibrage et préserve la concentration en antigel.
