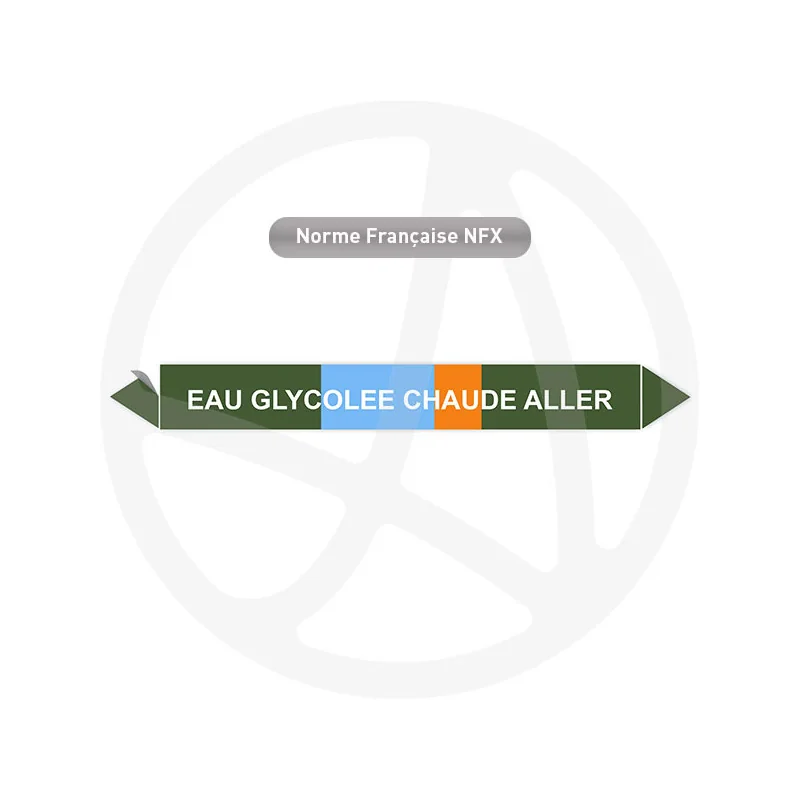

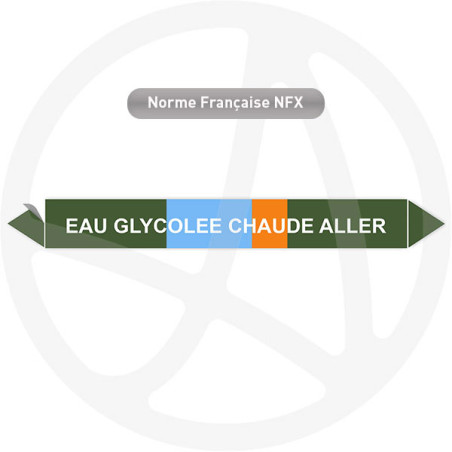

Repérage de tuyauterie Eau glycolée chaude aller NF X 08-100
Le marqueur Eau glycolée chaude aller identifie le départ d'un circuit chaud antigel, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les circuits chauds antigel de chauffage, solaire et géothermie.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau glycolée chaude aller identifie le départ d'un circuit chaud additionné de glycol. Il s'adresse aux exploitants CVC, aux mainteneurs et aux bureaux d'études. Distinguer l'aller du retour et la version glycolée de l'eau chaude pure fiabilise l'équilibrage et préserve la concentration en antigel du circuit.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau glycolée chaude aller ?
Le repérage Eau glycolée chaude aller sert à identifier le départ du circuit chaud antigel et à le distinguer du retour. L'aller transporte l'eau glycolée chaude vers les émetteurs. L'identifier permet de :
- suivre le circuit et localiser les vannes ;
- éviter tout appoint d'eau pure qui diluerait l'antigel ;
- distinguer l'aller du retour sur des tubes voisins ;
- fiabiliser l'équilibrage du circuit chaud.
Quelle couleur impose la norme NF X 08-100 ?
L'eau glycolée chaude relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glycolée chaude aller ». Le fond vert caractérise la famille eau tandis que le texte précise la présence de glycol, l'état chaud et le sens. La flèche distingue l'aller du retour.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Eau glycolée chaude aller ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère au départ du générateur et aux dérivations vers les émetteurs ;
- placer un marqueur aux traversées de mur et aux changements de direction ;
- poser l'aller et le retour au même niveau, de part et d'autre d'une vanne ;
- sur calorifuge irrégulier, prévoir l'option surfaces difficiles.
Fiche technique du repère Eau glycolée chaude aller
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des circuits glycolés, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des circuits glycolés.
- Protection UV : pour les circuits solaires ou extérieurs exposés.
- QR code : renvoi vers la fiche d'entretien du circuit glycolé.
- Repérage en rouleau : pour les longues conduites de circuit antigel.
Où poser le repère Eau glycolée chaude aller sur le réseau ?
Le repère se pose au départ du générateur, le long de la conduite d'aller glycolée et aux dérivations vers les émetteurs. Associé au repère de retour, il rend le circuit chaud antigel lisible selon la norme NF X 08-100.
Questions fréquentes sur le repérage Eau glycolée chaude aller
Eau glycolée chaude aller et eau glycolée chaude, quel repère ?
Le repère « aller » précise le sens, tandis que le repère générique « Eau glycolée chaude » convient quand le sens n'a pas à être distingué. Tous portent le fond vert de la famille eau.
Le marqueur tient-il sur un circuit glycolé chaud ?
Oui, sur un support propre, sec et lisse. Le vinyle 100 µ supporte les températures des circuits glycolés de chauffage. Sur calorifuge irrégulier, l'option surfaces difficiles renforce l'adhérence.
Pourquoi distinguer la version glycolée ?
L'eau glycolée contient un antigel dont la concentration protège le circuit du gel. Un appoint d'eau pure la diluerait. Le repère dédié signale la présence de glycol et évite cette erreur.
Quel format pour un circuit glycolé chaud ?
Le 100×25 mm convient aux conduites courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.
Le repérage Eau glycolée chaude aller fiabilise le circuit chaud antigel : en distinguant le départ du retour et la version glycolée de l'eau chaude, il préserve la protection contre le gel et l'équilibrage.
