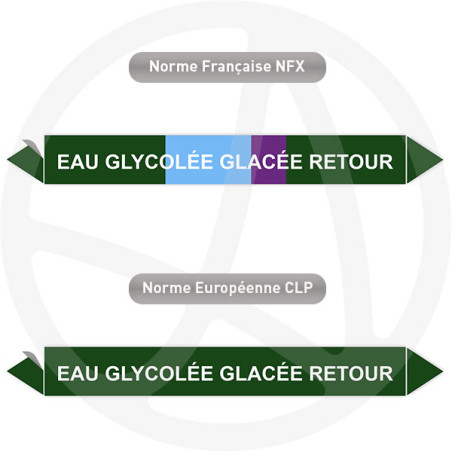

Repérage de tuyauterie NFX ou CLP Eau glycolée glacée retour
Le marqueur Eau glycolée glacée retour identifie le retour d'un circuit d'eau glacée additionnée de glycol, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les circuits froids antigel de climatisation et de production de froid.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau glycolée glacée retour identifie le retour d'un circuit d'eau glacée additionnée de glycol vers le groupe froid. Il s'adresse aux exploitants CVC, aux frigoristes et aux bureaux d'études. Distinguer le retour de l'aller fiabilise l'équilibrage du circuit froid antigel et le repérage des organes de réglage.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau glycolée glacée retour ?
Le repérage Eau glycolée glacée retour sert à identifier le retour du circuit froid antigel et à le distinguer de l'aller. Le retour ramène l'eau glycolée réchauffée vers le groupe froid. L'identifier permet de :
- suivre le bouclage du circuit froid jusqu'au groupe ;
- localiser les vannes d'équilibrage du retour ;
- éviter toute inversion avec l'aller lors d'une maintenance ;
- préserver la concentration en antigel du circuit.
Quelle couleur impose la norme NF X 08-100 ?
L'eau glycolée glacée relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glycolée glacée retour ». Le fond vert caractérise la famille eau tandis que le texte précise la présence de glycol, l'état froid et le sens. La flèche distingue le retour de l'aller.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Eau glycolée glacée retour ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du groupe froid ;
- placer un marqueur aux traversées de mur et aux changements de direction ;
- poser le retour au même niveau que l'aller, de part et d'autre d'une vanne ;
- sur calorifuge exposé à la condensation, prévoir l'option surfaces difficiles.
Fiche technique du repère Eau glycolée glacée retour
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : humidité, condensation, basses températures, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des circuits froids, exposé à la condensation.
- Protection UV : pour une conduite en zone exposée.
- QR code : renvoi vers la fiche d'entretien du circuit glycolé.
- Repérage en rouleau : pour les longues antennes de retour.
Où poser le repère Eau glycolée glacée retour sur le réseau ?
Le repère se pose sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du groupe froid. Associé au repère d'aller, il forme un couple de marquage qui rend le circuit froid antigel lisible selon la norme NF X 08-100.
Questions fréquentes sur le repérage Eau glycolée glacée retour
Comment ne pas confondre aller et retour sur un circuit calorifugé ?
Sur des tubes isolés identiques, seules la dénomination en clair et la flèche distinguent l'aller du retour. Poser les deux repères au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate.
Le marqueur résiste-t-il à la condensation ?
Oui. Les circuits froids produisent de la condensation sur le calorifuge. Le vinyle 100 µ et l'option surfaces difficiles assurent la tenue de l'adhésif sur ces supports humides.
Pourquoi distinguer la version glycolée ?
L'eau glycolée contient un antigel dont la concentration protège le circuit du gel. Un appoint d'eau pure la diluerait. Le repère dédié signale la présence de glycol et évite cette erreur.
Quel format pour un collecteur de circuit froid ?
Un collecteur de gros diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.
Le repérage Eau glycolée glacée retour complète le couple aller-retour : en rendant le bouclage du circuit froid antigel lisible, il sécurise l'équilibrage et préserve la concentration en antigel.
