Repérage de tuyauterie bouclage ECS – Marqueur NF X 08-100 / CLP

Le repérage de tuyauterie bouclage ECS est un marquage normalisé qui identifie la canalisation de retour d'eau chaude sanitaire dans un réseau collectif, conformément à la norme NF X 08-100 pour l'identification des fluides ou au règlement CLP (CE n° 1272/2008) pour la mise en forme graphique du marquage.

Le bouclage ECS est la canalisation de retour qui ramène l'eau chaude sanitaire non consommée vers la production, afin de maintenir en permanence une température suffisante dans l'ensemble du réseau. Sans marquage distinct, la canalisation de retour est confondue avec la canalisation aller, ce qui génère des erreurs lors des opérations d'équilibrage, de maintenance et de contrôle réglementaire. Fabriqué en vinyle autocollant 100 microns, ce repère se pose sur acier galvanisé, cuivre, PVC et tuyauterie calorifugée, avec conditionnement par lot de 10 unités.

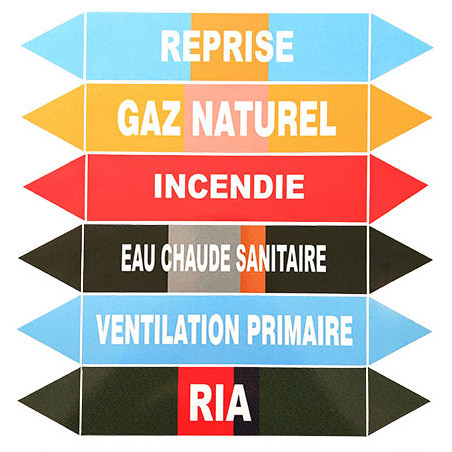

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur la canalisation. Il porte le nom du fluide transporté, sa couleur normalisée selon la famille de produit, et des flèches indiquant le sens de circulation. Une fois posé, il est lisible à distance, sans outillage, par tout intervenant sur le réseau.

L'arrêté du 23 juin 1978 modifié impose la mise en place d'un dispositif de maintien en température dès lors que le volume entre la sortie de production et le point de puisage dépasse 3 litres. Le DTU 60.11 impose une température de retour de bouclage supérieure à 50°C et une vitesse d'écoulement comprise entre 0,2 et 0,5 m/s. L'arrêté du 1er février 2010 impose des mesures de température au niveau de chaque retour de boucle ECS. Un réseau de bouclage correctement identifié facilite ces contrôles réglementaires et réduit les risques sanitaires liés à la légionellose.

• La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour le bouclage ECS, la couleur de fond normalisée est le vert, écriture blanche, selon la norme NF X 08-100 famille « eau ».
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 200 × 50 mm est d'environ 4 à 5 mètres dans des conditions normales d'éclairage.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation de retour ECS
• Version normalisée NF X 08-100 ou version CLP fond vert écriture blanche sans pictogramme
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier galvanisé, cuivre, PVC et calorifuge
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure

Repérage tuyauterie bouclage ECS : à quoi sert-il ?

Le repérage de tuyauterie bouclage ECS permet d'identifier la canalisation de retour d'eau chaude sanitaire afin de distinguer le circuit aller du circuit retour et de sécuriser les interventions de maintenance, d'équilibrage et de contrôle réglementaire.

Dans un immeuble collectif, un hôtel, un établissement de santé ou un ERP, le réseau ECS comprend deux circuits distincts : la canalisation aller qui distribue l'eau chaude vers les points de puisage, et la canalisation de bouclage qui ramène l'eau non consommée vers la production pour maintenir la température. Sans marquage distinct des deux circuits, les interventions d'équilibrage deviennent approximatives, les mesures de température réglementaires sont difficiles à localiser et les risques de développement de légionelles augmentent en cas de mauvaise circulation dans la boucle de retour.

Le repère contribue à :

• distinguer visuellement la canalisation de retour de la canalisation aller ECS
• faciliter les mesures de température réglementaires sur chaque retour de boucle
• sécuriser les opérations d'équilibrage hydraulique du réseau
• structurer les rondes de maintenance dans les locaux techniques collectifs
• uniformiser le marquage sur une installation neuve ou existante

Norme repérage tuyauterie bouclage ECS : NF X 08-100 ou CLP ?

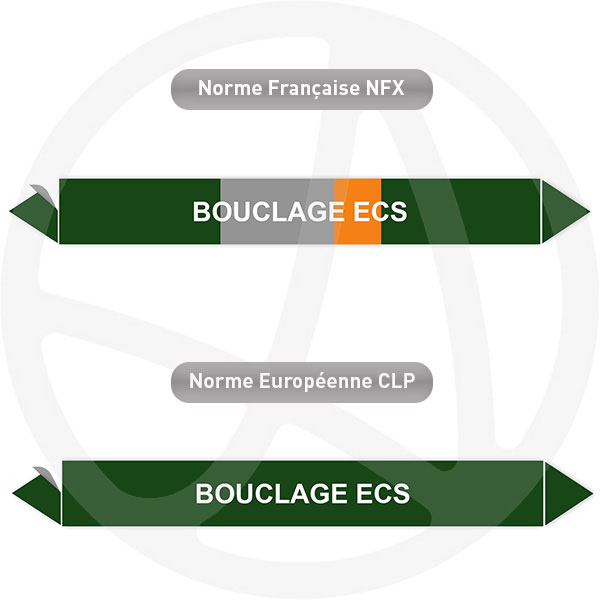

Deux présentations sont disponibles pour le marquage des canalisations de bouclage ECS : la version NF X 08-100 pour l'identification normalisée du réseau, et la version CLP pour une mise en forme graphique harmonisée avec les autres marqueurs du site.

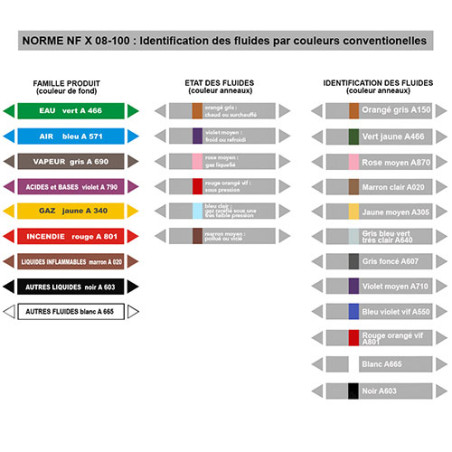

La NF X 08-100 organise l'identification visuelle des tuyauteries par code couleur, texte et flèches de circulation. Pour le bouclage ECS, elle définit un fond vert avec écriture blanche, identique à la famille « eau ». Le texte "bouclage ECS" ou "retour ECS" permet de distinguer immédiatement la canalisation de retour de la canalisation aller dans un local technique.

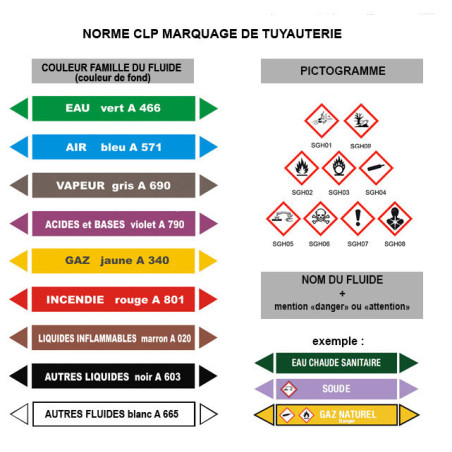

La version CLP, issue de la mise en forme graphique du règlement (CE) n° 1272/2008, reprend le même fond vert avec écriture blanche, sans pictogramme de danger - l'eau chaude sanitaire n'étant pas classée substance dangereuse au sens du règlement CLP. Elle permet d'harmoniser le marquage sur les sites où le bouclage ECS cohabite avec des circuits de fluides dangereux déjà marqués en CLP.

La directive 92/58/CEE du Conseil impose le marquage des tuyauteries sur tout lieu de travail. L'arrêté du 30 novembre 2005 impose une température supérieure à 50°C en tout point du réseau ECS. L'arrêté du 1er février 2010 impose des mesures de température au niveau de chaque retour de boucle. Un réseau de bouclage non marqué rend ces contrôles réglementaires difficiles à réaliser et peut être relevé lors d'un audit QSE ou d'une inspection sanitaire.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

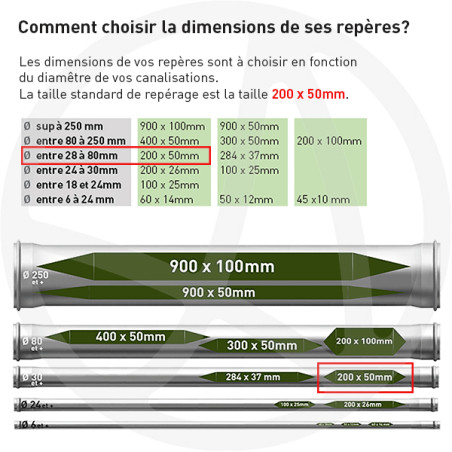

Dimension repère tuyauterie bouclage ECS : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la canalisation de retour et de la distance de lecture dans le local technique.

Les canalisations de bouclage ECS sont généralement de diamètre plus faible que les canalisations aller. Le format 200 × 50 mm reste le plus polyvalent pour un réseau collectif standard. Pour les petits retours de boucle ou les antennes terminales, les formats compacts suffisent.

Pour un retour de boucle principal en local technique collectif, le 200 × 50 mm offre la meilleure lisibilité depuis un poste de maintenance. Pour les petits retours secondaires, le 100 × 25 mm ou le 200 × 26 mm suffisent.

Quels sont les tarifs des repères de tuyauterie bouclage ECS ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 200 × 50 mm est le plus polyvalent pour un réseau de bouclage ECS collectif standard. Pour les petits retours de boucle secondaires, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

Pose repère tuyauterie bouclage ECS : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• nettoyer et sécher la surface avant l'application
• poser le repère dans le sens de circulation du fluide - le retour ECS circule en sens inverse de la canalisation aller
• placer les marqueurs près des vannes d'équilibrage, des dérivations, des traversées de mur et des changements de direction
• répéter le repérage tous les 5 à 10 mètres sur les lignes droites
• Pour tuyauterie calorifugée : voir notre marqueur surface difficile

Pour les supports exposés à la condensation, aux variations thermiques fréquentes ou aux revêtements d'isolant irréguliers, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau de bouclage non marqué ou partiellement marqué rend les contrôles de température réglementaires difficiles à réaliser et contrevient aux obligations définies par la directive 92/58/CEE. Sur un site soumis à inspection sanitaire ou à audit QSE, ce type d'écart peut figurer dans le rapport de contrôle.

Fiche technique du repère de tuyauterie bouclage ECS

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Couleur : fond vert, écriture blanche, selon NF X 08-100 famille « eau »
• Résistance : humidité, condensation, variations thermiques, environnement technique collectif
• Supports compatibles : acier galvanisé, cuivre, PVC, calorifuge propre et lisse
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification canalisation retour ECS, marquage bouclage eau chaude sanitaire, repérage réseau collectif, étiquette adhésive plomberie tertiaire
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers un carnet sanitaire, une procédure de mesure de température, un plan de réseau ou la documentation réglementaire de l'installation. Cette option facilite le suivi des contrôles imposés par l'arrêté du 1er février 2010 sur chaque retour de boucle ECS.

Option surfaces difficiles

Cette version s'adresse aux canalisations isolées avec des revêtements irréguliers, aux supports exposés à la condensation ou aux variations thermiques fréquentes dans les locaux techniques collectifs. Elle améliore la tenue du marquage sur des installations plus contraignantes.

Option repérage en rouleau

Pour les installations collectives étendues avec plusieurs colonnes de retour ECS, le repérage en rouleau accélère la pose et garantit la continuité visuelle du marquage sur l'ensemble du réseau de bouclage.

Questions fréquentes sur le repérage de tuyauterie bouclage ECS

Quelle différence entre le repérage ECS aller et le repérage bouclage ECS ?

La canalisation aller distribue l'eau chaude sanitaire vers les points de puisage. La canalisation de bouclage ramène l'eau non consommée vers la production pour maintenir la température du réseau. Les deux portent la même couleur de fond vert selon NF X 08-100, mais le texte "bouclage ECS" ou "retour ECS" distingue les deux circuits et évite les erreurs lors des interventions d'équilibrage.

Quelle couleur pour un repère de tuyauterie bouclage ECS ?

Selon la norme NF X 08-100, la couleur de fond normalisée pour le bouclage ECS est le vert avec écriture blanche, identique à la famille « eau ». C'est le texte explicite "bouclage ECS" qui permet de distinguer le circuit retour du circuit aller dans un local technique.

Quel format choisir pour une canalisation de bouclage ECS ?

Le format 200 × 50 mm est le plus polyvalent pour un réseau collectif standard. Les canalisations de retour étant généralement de diamètre plus faible que les canalisations aller, le 100 × 25 mm ou le 200 × 26 mm conviennent aux petits retours de boucle secondaires.

Peut-on poser ce repère sur une tuyauterie calorifugée ?

Oui, à condition que le support soit propre, sec et suffisamment lisse. Pour un isolant irrégulier ou exposé à la condensation dans un local technique humide, une solution adaptée aux surfaces difficiles améliore l'adhérence et la durabilité du marquage.

Le repère convient-il à une installation de bouclage existante ?

Oui, il s'intègre facilement à un réseau déjà en place. Il permet de compléter ou d'uniformiser le marquage sans modifier l'installation, ce qui est particulièrement utile lors d'une mise en conformité réglementaire ou d'un audit sanitaire.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter un numéro de boucle, une désignation de colonne, un étage ou une zone de distribution propre au schéma de l'installation. Cette option est particulièrement utile sur les sites avec plusieurs retours de boucle distincts à mesurer individuellement.

Ce repère de tuyauterie bouclage ECS est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site et la configuration du réseau de bouclage.

Ce repère de tuyauterie bouclage ECS constitue une solution de marquage claire, lisible et adaptée aux réseaux collectifs et tertiaires où l'identification du circuit de retour d'eau chaude sanitaire contribue à la sécurité des interventions, à la conformité des contrôles réglementaires de température et à la prévention du risque légionelle sur l'ensemble de l'installation.
