Pictogramme incendie Robinet d'incendie armé RIA F002
À partir de 0,50 € HT
Pictogramme extincteur ISO 7010 F001 sur vinyle, Forex 3 mm ou Dibond aluminium
Conçu pour les responsables sécurité et gestionnaires d'ERP qui signalent l'emplacement des extincteurs en Code du travail comme en établissement recevant du public.
Caractéristiques techniques
Description produit

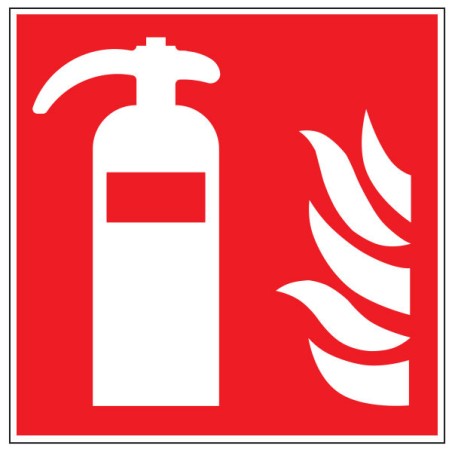

Le pictogramme extincteur ISO 7010 F001 signale l'emplacement d'un extincteur. Conforme à la norme ISO 7010, il reprend le symbole normalisé F001, une flamme et un extincteur blancs sur un carré rouge. Il se décline sur trois matières (vinyle 100 µ autocollant, Forex PVC 3 mm, Dibond aluminium) et trois formats (50, 100 et 200 mm). Fabriqué en France, il s'adresse aux locaux relevant du Code du travail comme aux établissements recevant du public, où la signalisation de l'emplacement des extincteurs est exigée par l'arrêté du 4 novembre 1993 et par l'article MS 39 de l'arrêté du 25 juin 1980.
Le pictogramme extincteur F001 signale de façon normalisée l'emplacement d'un extincteur pour le rendre repérable immédiatement. La signalisation de cet emplacement est exigée dans les deux régimes applicables : en Code du travail au titre de la signalisation de sécurité, conforme à l'arrêté du 4 novembre 1993, et en établissement recevant du public au titre de l'article MS 39 de l'arrêté du 25 juin 1980. Un extincteur présent mais non signalé reste introuvable en situation d'urgence, ce qui justifie un marquage visible et permanent.
Le pictogramme extincteur existe en trois matières et trois formats, à choisir selon la durabilité attendue et la distance de lecture. Le tableau récapitule les options.
| Matière | Usage conseillé | Tenue |
|---|---|---|
| Vinyle 100 µ autocollant | Pose rapide sur mur ou support lisse en intérieur | Intérieur |
| Forex PVC 3 mm | Plaque rigide, signalisation durable en ERP | Intérieur durable |
| Dibond aluminium | Parking, local technique, pose extérieure | Extérieur durable |
L'article MS 39 exige une signalisation durable de l'emplacement, ce qui oriente vers un support rigide en Forex PVC ou en Dibond aluminium plutôt qu'un autocollant susceptible de se décoller sous variation de température. Le vinyle 100 µ convient à une pose rapide en intérieur, tandis que le format 200 mm assure une lecture à distance dans un grand volume. Pour une visibilité maintenue en cas de coupure d'éclairage, l'extincteur F001 photoluminescent constitue une variante adaptée.
La seule valeur de hauteur inscrite dans un texte réglementaire français concerne la poignée de portage de l'extincteur, fixée à 1,20 m maximum du sol par l'article MS 39 de l'arrêté du 25 juin 1980, applicable aux établissements recevant du public. Cette valeur vise l'appareil, non la hauteur de pose du panneau, et ne figure pas dans le Code du travail, contrairement à une confusion répandue. La distance maximale de 15 m souvent citée provient de la règle professionnelle APSAD R4 éditée par le CNPP, un référentiel d'assurance et de bonnes pratiques, et non d'un texte de droit. La norme NF S 61-919, elle, traite de la maintenance des extincteurs en service et ne fixe aucune règle de positionnement ni de signalisation.
En pratique, le pictogramme se pose en hauteur, au-dessus de l'extincteur, afin de rester visible lorsque l'appareil est masqué par une personne ou un obstacle. Le marquage de l'emplacement s'inscrit dans l'ensemble des pictogrammes de sécurité incendie ISO 7010, aux côtés du robinet d'incendie armé RIA F002 et des autres équipements de lutte contre l'incendie.
La signalisation de l'emplacement des extincteurs est exigée dans les deux régimes : en Code du travail au titre de la signalisation de sécurité conforme à l'arrêté du 4 novembre 1993, et en établissement recevant du public au titre de l'article MS 39 de l'arrêté du 25 juin 1980, qui impose une signalisation durable de l'emplacement. Le pictogramme F001 répond à cette exigence dans les deux cas.
Le pictogramme F001 signale l'emplacement, tandis que la classe de feu indique le type de foyer que l'extincteur peut traiter. Associer le pictogramme à un panneau consigne extincteur classe de feu permet à l'utilisateur de vérifier que l'appareil convient au risque présent avant de s'en servir, notamment en cuisine ou en local technique.
