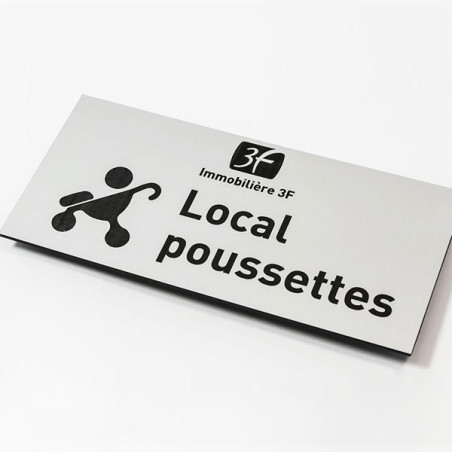

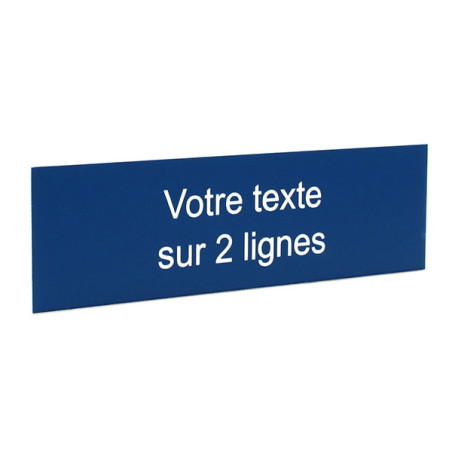

Étiquette gravée laser sur mesure 2 lignes sur Gravoply
Étiquette gravée laser sur mesure 2 lignes, texte personnalisé sur Gravoply 1,3 mm
- Stratifié acrylique bicouche Gravoply 1,3 mm, surface mate
- Gravure et découpe laser sur graveur Gravotech, marquage indélébile sans encre
- 2 lignes de texte personnalisées saisies en ligne ou transmises par fichier Excel
- 47 formats standards de 30x30 mm à 300x120 mm, hors-format et toute forme sur devis
- 21 coloris disponibles, dos adhésif d'usine ou options de perçage
- Plage de service −40 °C à +80 °C, tenue UV, usage intérieur et extérieur abrité
- Fabrication française à Rambouillet en 4 jours, livraison 48 h
Étiquette d'identification durable conçue pour combiner deux niveaux d'information sur un même support : armoires électriques, vannes, machines, locaux techniques.
Caractéristiques techniques
- Matière Plastique bi-couches et adhésif double face 3M
- Technique Gravure et découpe laser
- Délais de fabrication et d’expédition 4 jours
Description produit
À quoi sert une étiquette gravée laser 2 lignes
L'étiquette gravée laser sur Gravoply 2 lignes combine deux niveaux d'information sur un seul support : désignation principale et numéro de circuit, libellé de vanne et sens de manœuvre, nom de local et consigne d'accès, équipement et plage de service. Cette double information sur une même étiquette évite de multiplier les marquages sur un même équipement et facilite la lecture pour le mainteneur, l'électricien ou le technicien d'intervention.
Le stratifié acrylique bicouche est composé d'un film de surface coloré qui recouvre une couche de fond contrastante. Le laser retire la couche supérieure sur la zone du texte et révèle la couleur inférieure : le contraste est structurel, sans encre susceptible de s'effacer au nettoyage ou de jaunir aux UV.
L'identification claire des organes de coupure et des circuits relève d'une obligation réglementaire pour les installations électriques basse tension. La norme NF C 15-100 impose le repérage des dispositifs de protection et des circuits dans tout tableau, ce qui place l'étiquette gravée parmi les solutions de référence pour les électriciens, les bureaux d'études et les services de maintenance.
Différence avec l'étiquette gravée 1 ligne
La version 1 ligne couvre les besoins d'identification simples (un libellé, un numéro, un nom de local) et descend jusqu'au format 20x15 mm. La version 2 lignes répond aux cas où deux informations de nature différente doivent figurer sur la même étiquette sans augmenter le format global.
La hauteur de chaque ligne est réduite proportionnellement à la hauteur totale de l'étiquette. En dessous d'un format 30x30 mm, cette hauteur descend sous 8 mm par ligne, ce qui compromet la lisibilité à distance normale de travail. La version 2 lignes ne propose donc pas de format inférieur à 30x30 mm.
Caractéristiques techniques de l'étiquette Gravoply 2 lignes
| Caractéristique | Donnée |
|---|---|
| Matière | Gravoply, stratifié acrylique bicouche |
| Épaisseur | 1,3 mm |
| Finition | Mate |
| Technique de gravure et de découpe | Gravure et découpe laser sur graveur Gravotech |
| Profondeur de gravure | 0,1 mm |
| Hauteur minimale de texte conseillée | 1,5 mm par ligne |
| Lignes de texte | 2 lignes, texte sur mesure |
| Formats standards | 47 formats, de 30x30 mm à 300x120 mm |
| Hors-format et formes spécifiques | Possibles sur devis |
| Coloris | 21 combinaisons surface / gravure |

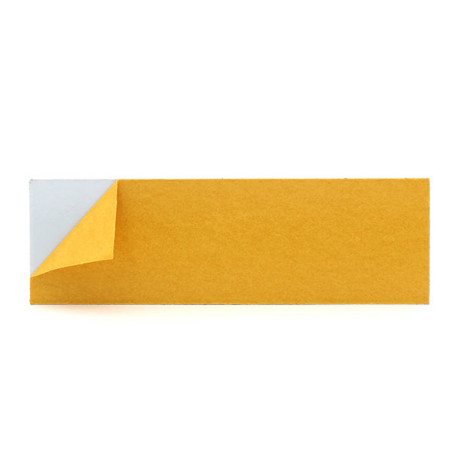

| Dos adhésif | Adhésif d'usine intégré par le fabricant |
| Plage de température de service | −40 °C à +80 °C |
| Résistance UV | Oui, usage intérieur et extérieur abrité |
| Fixations disponibles | Adhésif d'usine, 1 trou + chaînette, 2 trous, 4 trous |
| Délai de fabrication | 4 jours ouvrés à compter de la validation du texte |
| Livraison | 48 h par transporteur |
Quel format choisir pour une étiquette 2 lignes
Le choix du format dépend du nombre de caractères par ligne et de la distance de lecture. Un format 100x30 mm convient à deux lignes de 15 à 20 caractères chacune, lisibles à environ 2 mètres. Le tableau ci-dessous présente les formats courants par usage.
| Format (mm) | Usage typique | Exemple de contenu |
|---|---|---|
| 30x30 à 50x50 | Boutons, vannes compactes, repérage de câbles | VANNE GAZ / N°12 |
| 100x25 à 100x50 | Armoires électriques, tableaux de commande | DISJONCTEUR GÉNÉRAL / BÂTIMENT A |
| 150x40 à 150x75 | Portes de locaux techniques, coffrets | LOCAL CHAUFFERIE / ACCÈS RESTREINT |
| 200x50 à 300x120 | Panneaux de repérage, machines, équipements | POMPE DE RELEVAGE / CIRCUIT EAU CHAUDE |
Pour un texte plus court tenant sur une seule ligne, voir la version 1 ligne. Pour intégrer une donnée numérique scannable en complément du texte, voir l'étiquette gravée avec QR code. Pour les configurations à trois lignes ou plus, voir la gamme plaques gravées.
21 coloris disponibles à la commande

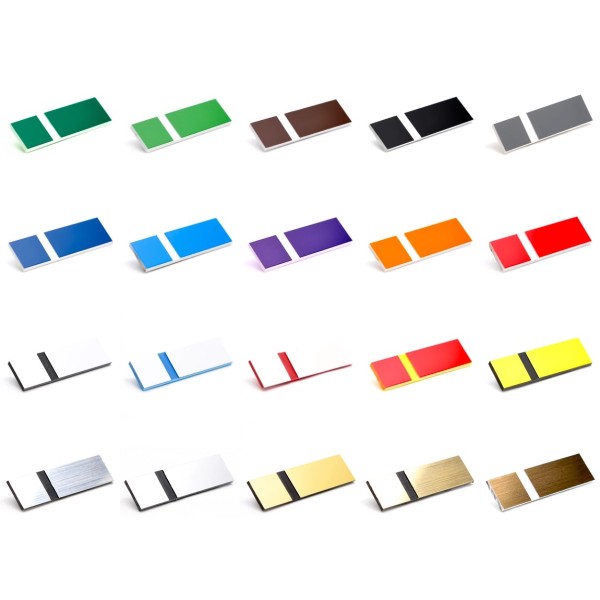

Le Gravoply se décline en 21 combinaisons de couleur surface et couleur de gravure : noir/blanc, blanc/noir, rouge/blanc, blanc/rouge, jaune/noir, vert/blanc, bleu/blanc et de nombreuses autres associations. Pour les étiquettes à valeur réglementaire ou de sécurité, le rouge et le jaune sont les plus utilisés. Sur cette fiche, le choix du coloris est libre car l'étiquette est sur mesure et reste sous la responsabilité de l'acheteur.
Comment commander votre étiquette gravée 2 lignes
Le processus de commande se déroule en quatre étapes successives qui conditionnent l'accès aux options suivantes.
Étape 1 : saisir le texte sur mesure
Les deux lignes de texte à graver doivent être saisies dans le champ de personnalisation avant tout choix d'option. Cette obligation évite les commandes incomplètes qui nous contraignent à rappeler le client et retardent la fabrication. Pensez à enregistrer la personnalisation avant de poursuivre.
Étape 2 : choisir le coloris
Le sélecteur de couleurs s'active une fois le texte renseigné. La combinaison choisie détermine la couleur de fond de l'étiquette et la couleur du texte gravé après ablation laser de la couche supérieure.
Étape 3 : sélectionner le format
47 formats standards sont disponibles, du 30x30 mm au 300x120 mm. Pour un format non listé ou une forme particulière (cercle, ovale, forme calepinée), la demande de devis permet une fabrication à la dimension exacte demandée.
Étape 4 : choisir la fixation
L'adhésif d'usine convient à la majorité des poses sur surface lisse, propre et dégraissée. Sur surface granuleuse, peinte à la chaux ou présentant des résidus gras, la fixation par perçage (chaînette, vis) reste préférable. Quatre combinaisons de perçage sont proposées au choix.
Commandes en série avec textes différents
Pour les commandes comportant un grand nombre d'étiquettes de même format avec un texte différent sur chaque pièce, la saisie individuelle dans le configurateur devient fastidieuse. Aluplex accepte la transmission d'un fichier Excel listant les deux lignes de texte de chaque étiquette : il suffit de commander le nombre d'étiquettes souhaité au format choisi, puis de joindre le fichier au panier. Ce workflow couvre les besoins d'identification d'armoires complètes, de séries de vannes, de campagnes d'étiquetage de bornes ou de numérotation d'équipements industriels.
Pose et choix de fixation selon l'usage
Le dos adhésif d'usine du Gravoply 1,3 mm est calibré pour une pose sur support propre, lisse et dégraissé. Un essuyage à l'alcool isopropylique avant pose améliore l'adhérence et la durabilité. La pose doit être effectuée à une température ambiante d'au moins 10 °C pour une activation correcte de l'adhésif.

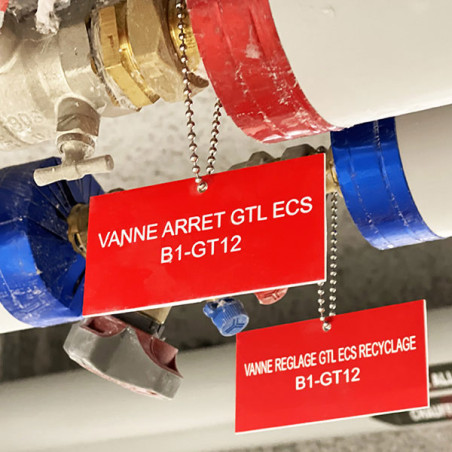

Pour une armoire électrique en chantier neuf, l'adhésif suffit dans la majorité des cas. Pour une vanne soumise à manipulation fréquente, à projection d'huile ou à nettoyage haute pression, la fixation par perçage est plus sûre. Pour un équipement nécessitant un changement régulier d'étiquette, un porte-étiquette à glissière permet d'insérer et de remplacer l'étiquette sans réintervention sur le support.
Pour distinguer la gravure laser de la gravure mécanique selon la nature du support et le rendu attendu, consultez notre guide gravure laser ou mécanique. Pour le marquage spécifique de gaines techniques en colonnes verticales, voir les étiquettes de gaine technique.
Fabrication française à Rambouillet
Aluplex fabrique l'ensemble de ses étiquettes Gravoply dans son atelier de Rambouillet sur des graveurs Gravotech, machines conçues spécifiquement pour le travail des stratifiés acryliques bicouche. La même machine réalise la gravure du texte et la découpe vectorielle du format, ce qui garantit la régularité du contraste et la précision dimensionnelle sur l'ensemble du lot. Le délai de fabrication de 4 jours ouvrés s'entend à compter de la validation du texte saisi dans le configurateur ou de la réception du fichier Excel pour les séries.
Questions fréquentes sur l'étiquette gravée Gravoply 2 lignes
La version 2 lignes accepte-t-elle un pictogramme
Un pictogramme simple peut être ajouté en début de première ligne sur demande, à préciser lors de la commande ou par contact préalable. La présence d'un pictogramme réduit la place disponible pour le texte sur cette ligne : il est conseillé de vérifier la lisibilité sur le format retenu avant de valider. Pour les étiquettes nécessitant un pictogramme normalisé ISO 7010 ou CLP associé à un texte, contacter Aluplex afin d'évaluer le format adapté.
Quelle différence entre l'étiquette Gravoply et une étiquette télémécanique
Les étiquettes télémécaniques gravées sont conçues pour s'insérer dans les porte-étiquettes standard des boutons-poussoirs et commandes industrielles, avec un format normalisé et une épaisseur réduite. L'étiquette Gravoply 2 lignes est une étiquette autonome à coller ou visser directement sur le support : elle offre davantage de liberté sur les formats et les fixations, mais n'est pas destinée à s'enclipser dans un porte-étiquette industriel normalisé.
Peut-on commander en petites quantités
La commande à l'unité est possible dès le format 30x30 mm. Aluplex fabrique à la demande sans stock, ce qui permet de commander exactement le nombre d'étiquettes nécessaires, y compris pour un chantier ponctuel ou un remplacement unitaire. Aucune quantité minimum n'est imposée.
L'étiquette Gravoply convient-elle à un usage extérieur
Le Gravoply tolère un usage extérieur abrité avec une bonne tenue UV grâce à son contraste structurel sans encre. Pour une exposition extérieure non abritée, soumise aux intempéries directes ou à des produits chimiques agressifs, les variantes en aluminium anodisé ou en inox de la gamme étiquettes gravées Aluplex offrent une meilleure tenue dans la durée.
Peut-on commander un format hors catalogue
Les formats hors catalogue et les formes spécifiques (cercle, ovale, calepinage particulier) sont réalisables sur devis et fabriqués sur les mêmes graveurs Gravotech que les formats standards. Le délai de fabrication de 4 jours ouvrés s'applique également aux formats sur mesure une fois la commande validée.
