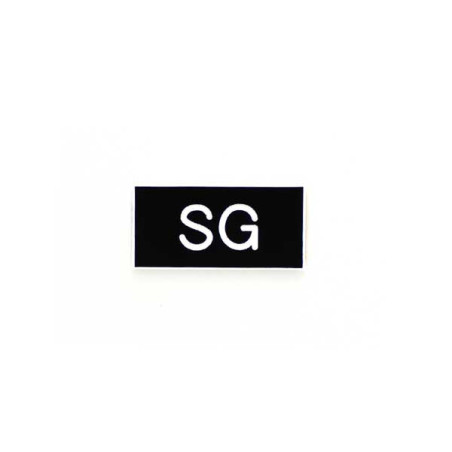

Étiquette de gaine technique SG Services Généraux Gravoply gravé
Étiquette de gaine technique SG (Services Généraux) standard, prête à poser
- Plastique bicouche Gravoply, libellé "SG" en gravure mécanique permanente
- Finition bords biseautés, contraste fort pour lecture en gaine peu éclairée
- 2 formats au choix : 40x20 mm (le plus vendu) ou 60x40 mm
- Adhésif double face 3M intégré au verso
- Produit standard en stock, expédition immédiate sous 48 h
- Conforme aux exigences d'identification des gaines techniques en ERP et résidentiel collectif
- Format hors standard disponible sur devis
Étiquette d'identification de la gaine Services Généraux pour parties communes d'immeubles collectifs : éclairage, ascenseur, désenfumage, compteur Linky.
Caractéristiques techniques
- Matière Plastique bi-couches et adhésif double face Lohmann
- Technique Gravure et découpe mécanique et bords biseautés
- Délais de fabrication et d’expédition 48h
2,85 €
HT
Description produit
À quoi sert l'étiquette de gaine technique SG
L'étiquette de gaine technique SG identifie de manière permanente la gaine dite « Services Généraux » d'un immeuble collectif, parking ou local technique tertiaire. Cette gaine donne accès à l'ensemble des éléments desservant les parties communes du bâtiment : prise de courant des halls, éclairage des couloirs et des escaliers, alimentation de l'ascenseur, commande du désenfumage, compteur Linky des parties communes, alimentation de la VMC collective.

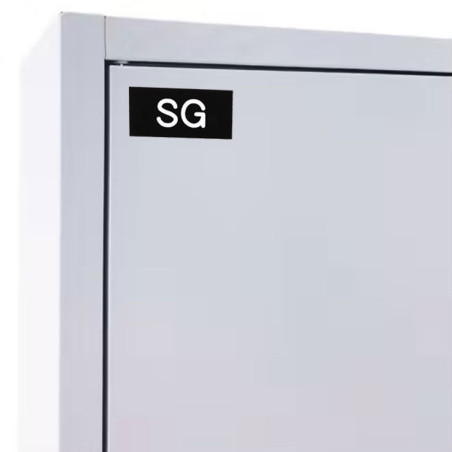

La pose à proximité immédiate de la trappe de visite ou sur la porte de gaine permet à l'électricien d'intervention, au mainteneur sous contrat de copropriété ou au technicien d'ascenseur de localiser instantanément le tableau Services Généraux pour toute intervention sur une partie commune. Cette identification est particulièrement utile lors d'une panne d'éclairage de hall, d'un blocage d'ascenseur ou d'un défaut sur le compteur des parties communes.
Cette identification relève d'une obligation réglementaire dans les établissements recevant du public. L'article MS 41 du règlement de sécurité contre les risques d'incendie dans les ERP (arrêté du 25 juin 1980) impose le repérage des installations techniques. Dans les immeubles collectifs, l'arrêté du 31 janvier 1986 demande l'identification des gaines techniques accessibles aux services de maintenance.
Caractéristiques techniques de l'étiquette de gaine SG
| Caractéristique | Donnée |
|---|---|
| Matière | Gravoply, plastique bicouche acrylique |
| Libellé | SG (standard) |
| Technique de gravure | Gravure mécanique sur graveur Gravotech |
| Finition de découpe | Mécanique avec bords biseautés |
| Formats disponibles | 40x20 mm (le plus vendu) et 60x40 mm |
| Hors format | Possible sur devis |
| Couleur | Or / Noir (contraste fort pour lecture en gaine peu éclairée) |
| Adhésif | Double face 3M intégré au verso |
| Stock | Produit standard en stock |
| Délai de livraison | 48 h, expédition immédiate |
Quel format choisir entre 40x20 et 60x40 mm
Le choix du format dépend du type de gaine à identifier et de la distance de lecture nécessaire pour l'intervenant.
| Format | Usage typique | Lecture conseillée |
|---|---|---|
| 40x20 mm | Gaine Services Généraux en résidentiel collectif, copropriété, accès trappe d'étage | Lecture à 1 m, technicien devant la trappe |
| 60x40 mm | Local tableau général tertiaire, parking collectif, ERP, identification visible depuis la circulation | Lecture à 2 à 3 m depuis le couloir ou l'allée |
Pour identifier les autres réseaux de la même gaine (eau, gaz, électricité privative, ventilation, chauffage), consultez la gamme complète des étiquettes de gaine technique. Pour identifier plusieurs réseaux d'un coup sur une seule pose, le lot de 6 étiquettes sécables regroupe FIBRE, ENEDIS, CHAUFF, SG, EAU et GAZ sur une plaque unique à séparer selon les besoins.
Pourquoi la gravure mécanique pour cette étiquette
Contrairement aux étiquettes gravées laser, l'étiquette de gaine technique SG est réalisée par gravure mécanique sur graveur rotatif Gravotech. Cette technique creuse le plastique bicouche avec une fraise, ce qui donne un sillon profond et un contraste plus marqué que la gravure laser pour les libellés courts et standardisés.
La découpe est elle aussi réalisée mécaniquement, avec des bords biseautés caractéristiques. Ce biseau apporte une meilleure prise en main lors de la pose et un aspect visuel plus soigné que la découpe laser droite. Pour une étiquette destinée à être vue quotidiennement dans une partie commune d'immeuble, cette finition compte autant que la lisibilité du texte.
Pose de l'étiquette de gaine technique SG
L'adhésif double face 3M intégré au verso de l'étiquette permet une pose immédiate sur surface propre, lisse et dégraissée. Les supports compatibles couvrent la majorité des configurations rencontrées en gaine technique : porte de gaine en métal peint, panneau de fermeture en bois mélaminé, paroi en placoplâtre lisse, carrelage faïence dans les locaux humides.
La pose se fait en trois gestes : dégraisser la surface à l'alcool isopropylique ou à l'éthanol, retirer le film protecteur de l'adhésif, presser fermement l'étiquette pendant 10 secondes pour activer l'adhésif. La température ambiante au moment de la pose doit être d'au moins 10 °C pour garantir une bonne tenue dans le temps.
Sur une surface poussiéreuse ou présentant des résidus, l'adhésif perd en efficacité. Dans ces cas-là, prévoir un nettoyage préalable plus poussé ou orienter le client vers une étiquette gravée laser personnalisée avec finition perçage et chaînette.
Stock permanent et livraison sous 48 h
L'étiquette de gaine technique SG est un produit standard fabriqué par lots et maintenu en stock permanent dans notre atelier de Rambouillet. Cette gestion en stock permet une expédition sous 48 h sans seuil de quantité minimum ou maximum : que la commande porte sur 1 ou 500 étiquettes, le délai reste identique.
Fabrication française à Rambouillet
Aluplex fabrique l'ensemble de sa gamme d'étiquettes de gaine technique dans son atelier de Rambouillet sur des graveurs mécaniques Gravotech. Cette gamme couvre l'identification de l'ensemble des réseaux d'un immeuble ou d'un bâtiment tertiaire : gaz, eau froide, eau chaude, électricité, services généraux, chauffage, ventilation, télécommunications. Pour des libellés non standards ou des configurations personnalisées, une demande de devis permet une fabrication sur mesure en 4 jours ouvrés.
Questions fréquentes sur l'étiquette de gaine technique SG
Que contient concrètement la gaine Services Généraux
La gaine Services Généraux centralise l'ensemble des équipements électriques des parties communes : tableau électrique général alimentant l'éclairage des couloirs, des escaliers et du hall ; commande de l'ascenseur ; alimentation du désenfumage et de la VMC collective ; prises de courant pour les agents de nettoyage ; compteur Linky dédié aux consommations communes refacturées via les charges de copropriété.
Faut-il une étiquette SG et une étiquette ELEC distinctes
Oui, dans les immeubles à colonnes montantes séparées : l'étiquette ELEC identifie la gaine du coffret Enedis et des colonnes alimentant les logements privatifs, tandis que l'étiquette SG identifie la gaine du tableau des parties communes. Sur les bâtiments tertiaires sans logements privatifs, une seule étiquette ELEC peut suffire selon la configuration. En cas de doute, contacter Aluplex pour validation.
SG existe-t-il en variante SGX
Aluplex propose également une variante SGX pour les configurations spécifiques où la mention X désigne une caractéristique particulière (par exemple gaine SG dédiée à une zone du bâtiment). Cette variante figure dans la gamme des étiquettes de gaine technique avec les mêmes caractéristiques de fabrication.
Combien de temps tient l'adhésif 3M en intérieur
L'adhésif 3M double face intégré au verso est calibré pour une pose intérieure permanente sur surface propre. Sa tenue dépasse 10 ans sur support métal peint, PVC ou mélaminé. En environnement humide (gaine technique en pied d'immeuble, parking sous-sol), prévoir une vérification annuelle de l'adhérence et un éventuel renforcement par vis si la surface est dégradée.
Peut-on commander un format différent
Les deux formats standards couvrent la majorité des besoins de repérage de gaine technique. Pour un format hors catalogue, une demande de devis permet une fabrication sur mesure avec le même Gravoply et la même gravure mécanique. Le délai de fabrication sur mesure est de 4 jours ouvrés.
