ChoisirLa plaque Vanne sécurité gaz repère la vanne qui permet de mettre une installation de gaz en sécurité en interrompant le flux. Elle distingue cet organe des autres vannes du réseau.
Caractéristiques techniques
Description produit

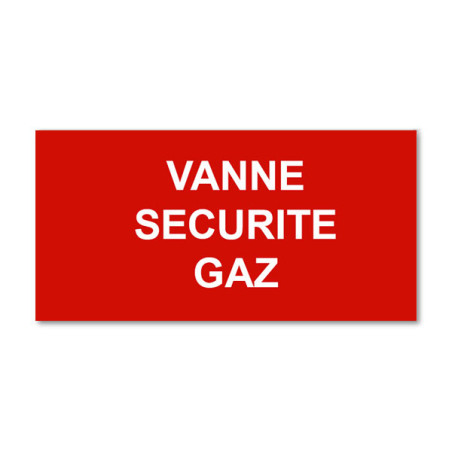

La plaque Vanne sécurité gaz identifie la vanne dont la fermeture met tout ou partie d'une installation de gaz en sécurité. Dans un local technique, plusieurs robinets se côtoient sur la même nourrice ; seul un repère explicite indique lequel coupe le gaz quand il faut agir vite.
L'article GZ 10 du règlement de sécurité ERP, applicable depuis le 1er janvier 2026, définit l'organe de coupure comme « un dispositif (vanne, robinet, obturateur…) qui permet d'interrompre le flux gazeux » et exige que sa commande manuelle soit « clairement identifiée pour éviter toute confusion ». Le texte ne prescrit pas de libellé : la mention Vanne sécurité gaz est une manière d'identifier l'organe que l'exploitant a désigné pour la mise en sécurité.

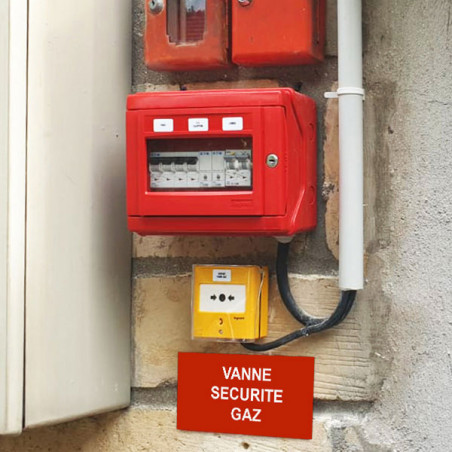

Placez la plaque sur la vanne elle-même ou sur la tuyauterie, au plus près de la poignée, pour qu'aucun doute ne subsiste sur l'organe désigné. Si la vanne est automatique et commandée à distance, posez plutôt la plaque à côté de la commande manuelle. Vous pouvez compléter avec les plaques Vanne ouverte et Vanne fermée, qui indiquent la position attendue en service.
Une vanne de sécurité gaz interrompt le flux gazeux d'une installation pour la mettre en sécurité, en cas de fuite, d'incendie ou d'intervention. Elle peut être manuelle, à quart de tour, ou automatique et asservie à une détection. Dans tous les cas, sa commande doit être repérable sans confusion par l'exploitant et par les secours.
La version coupure générale désigne l'organe qui coupe tout le bâtiment, en général à l'extérieur. La plaque Vanne sécurité gaz convient à une vanne de mise en sécurité partielle, d'un local ou d'un groupe d'appareils. Choisir le bon libellé évite de fermer le mauvais organe en situation d'urgence.
Sur un tube, deux serre-câbles passés dans les trous de la plaque suffisent : la fixation ne demande aucun perçage et suit le diamètre de la canalisation. La chaînette convient pour suspendre la plaque à la poignée ou au corps de la vanne.
