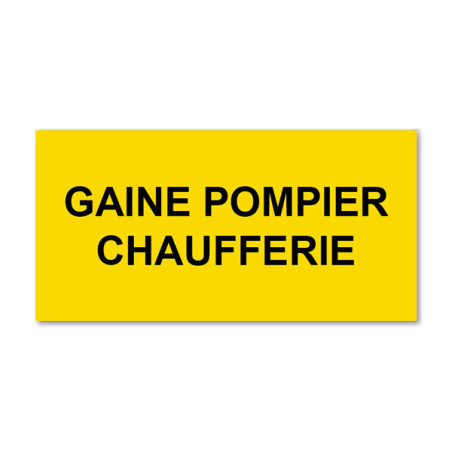

Plaque réglementaire Gaine Pompier Chaufferie en PVC

Fabriqué par Aluplex

La plaque Gaine pompiers chaufferie signale, au niveau du sol, l'orifice extérieur du conduit qui dessert une chaufferie en sous-sol, afin que les sapeurs-pompiers y raccordent leur matériel de ventilation.

  • Mention imposée par l'article 15 de l'arrêté du 23 juin 1978
  • Forex 3 mm imprimé, format 150×75 mm ou 200×100 mm selon modèle
  • Pose en façade, à côté de l'orifice ou sur son dispositif de fermeture
  • Commande passée avant 10 h, expédiée le jour même.

Caractéristiques techniques

  • Matière Forex
  • Technique Impression numérique
  • Pose en extérieur Oui
  • Fabrication En France, à Rambouillet (78)
3,00 €
HT

Description produit

La plaque Gaine pompiers chaufferie identifie le débouché extérieur du conduit de ventilation incendie d'une chaufferie située en sous-sol. En cas de feu, les sapeurs-pompiers y mettent en œuvre leur ventilateur pour chasser fumées et chaleur du local, ce qui suppose de trouver l'orifice sans hésiter, souvent de nuit et sous une grille ou un capot.

Que dit l'arrêté du 23 juin 1978 ?

L'article 15 de l'arrêté du 23 juin 1978, relatif aux installations fixes de chauffage des bâtiments d'habitation, de bureaux ou recevant du public, impose cette plaque à toute chaufferie en sous-sol. Le texte, en vigueur selon Légifrance, exige un conduit de 16 dm² débouchant au niveau du sol, coupe-feu de degré une demi-heure, dont l'orifice est fermé par un dispositif démontable sans outillage et « signalé par une plaque portant la mention "Gaine pompiers chaufferie" ». L'orifice peut aussi recevoir un demi-raccord de ventilation incendie DN 300 conforme à la norme NF S 61-707 ; la plaque reste due dans les deux cas.

Caractéristiques de la plaque

  • Support : PVC rigide expansé Forex de 3 mm d'épaisseur, léger et facile à percer
  • Marquage : impression numérique directe sur le panneau
  • Format : 150×75 mm ou 200×100 mm selon modèle
  • Fixations proposées : adhésif double face, vissage, rilsan (2 ou 4 trous) ou chaînette (1 trou)
  • Usage intérieur ou extérieur ; température maximale de service de 55 °C, à tenir à l'écart d'une source chaude directe
  • Dilatation linéaire de 0,07 mm/(m·K), donnée à garder en tête pour une pose extérieure exposée
  • Classement au feu selon la variante du panneau (EN 13501-1 C-s2,d0 ou C-s3,d0, M1 indiqué par le fabricant pour plusieurs variantes) : le PV feu du lot se demande si un cahier des charges l'exige
  • Fabrication Aluplex Signalétique à Rambouillet (78)

Comment poser la plaque ?

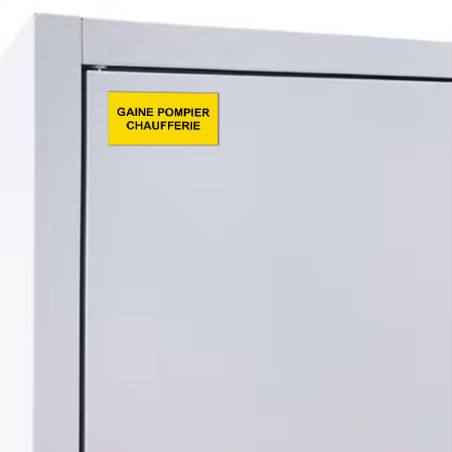

La plaque se fixe au plus près de l'orifice, sur la façade, de manière à rester lisible quand le dispositif de fermeture est en place. Le vissage convient sur maçonnerie ; sur une grille ou un capot métallique, le rilsan ou la chaînette évitent de percer la pièce que les pompiers doivent démonter.

PlaqueLocal desserviTexte et mention
Gaine pompiers chaufferieChaufferie en sous-solArrêté du 23 juin 1978, art. 15 : « Gaine pompiers chaufferie »
Gaine pompier stockageStockage de produits pétroliers en 2e sous-sol ou plus basArrêté du 1er juillet 2004, art. 17 : « gaine-pompier, stockage »

Questions fréquentes

Faut-il une plaque Gaine pompiers chaufferie si l'orifice a un raccord DN 300 ?

Oui. L'article 15 de l'arrêté du 23 juin 1978 autorise un orifice plus petit lorsqu'il est muni d'un demi-raccord NF S 61-707, mais il impose dans tous les cas que l'orifice extérieur soit signalé par une plaque portant la mention « Gaine pompiers chaufferie ». Le raccord facilite le branchement ; la plaque permet de le trouver.

Une chaufferie au rez-de-chaussée est-elle concernée ?

Non, pas au titre de cet article. Les dispositions de l'article 15 de l'arrêté du 23 juin 1978 visent la chaufferie en sous-sol, dont l'accès par la porte devient difficile dès que les fumées s'accumulent. Une chaufferie de plain-pied reste soumise aux autres prescriptions de l'arrêté, mais pas à ce conduit de ventilation incendie.

Une chaufferie en sous-sol dont l'orifice n'est pas signalé fait perdre aux sapeurs-pompiers les minutes pendant lesquelles leur ventilateur aurait pu rendre le local praticable.
