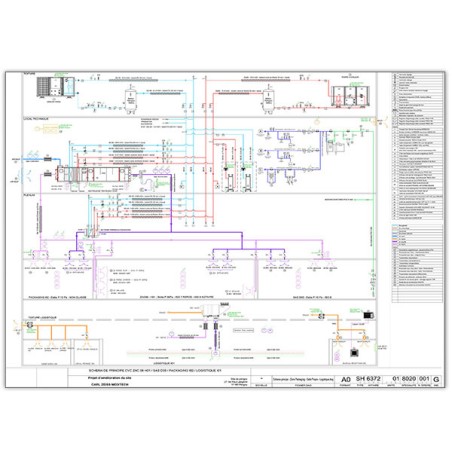

Plan ou schéma de principe sur Forex 3 mm impression vinyle
À partir de 16,50 € HT
ChoisirLa plaque Gaine pompier stockage signale l'orifice extérieur qui permet aux secours d'aspirer les fumées d'un local de stockage de produits pétroliers situé en deuxième sous-sol ou plus bas.
Caractéristiques techniques
Description produit

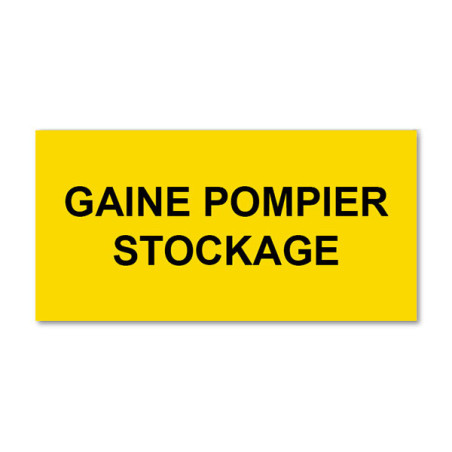

La plaque Gaine pompier stockage repère, depuis la voie publique ou la cour, l'orifice relié au local où sont stockés du fioul ou d'autres produits pétroliers en sous-sol profond. Un feu de cuve dans un deuxième sous-sol produit des fumées denses que seule une ventilation mécanique des sapeurs-pompiers peut évacuer ; l'orifice doit donc être identifiable sans connaître le bâtiment.
L'article 17 de l'arrêté du 1er juillet 2004 sur le stockage de produits pétroliers, hors installations classées et hors ERP, impose cette signalisation. D'après Légifrance, lorsque le local se trouve en deuxième sous-sol ou à un niveau inférieur, il doit comporter un orifice débouchant à l'extérieur en un point accessible au matériel d'aspiration ; cet orifice « doit être signalé par une plaque portant la mention « gaine-pompier, stockage » ». S'il reçoit un demi-raccord, celui-ci doit être normalisé, la norme NF S 61-707 répondant à cette exigence ; à défaut, l'orifice mesure au moins 0,40 m de côté ou de diamètre.

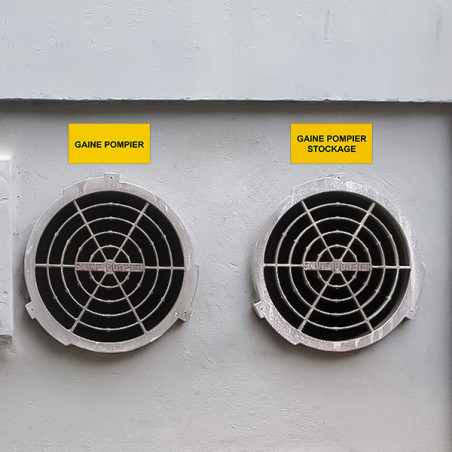

La plaque se pose sur la façade, immédiatement au-dessus ou à côté de l'orifice, de façon à rester visible lorsque le dispositif de fermeture démontable est en place. Le texte admet qu'une gaine de ventilation normale du local ou un soupirail serve de conduit s'il a les dimensions requises : dans ce cas, la plaque se place sur ce soupirail.
Non, l'article 17 de l'arrêté du 1er juillet 2004 vise le local situé en deuxième sous-sol ou à un niveau inférieur. Au premier sous-sol, cette obligation d'orifice ne s'applique pas, ce qui n'empêche pas de signaler un orifice existant pour faciliter l'action des secours. Les autres règles de l'arrêté restent applicables au local.
Les deux plaques signalent un orifice de ventilation incendie, mais pas pour le même local ni au titre du même texte. La plaque chaufferie relève de l'arrêté du 23 juin 1978 (art. 15) et vise toute chaufferie en sous-sol ; la plaque stockage relève de l'arrêté du 1er juillet 2004 (art. 17) et vise le stockage de produits pétroliers.
Sans cette mention, un orifice de stockage profond ressemble à une simple grille de ventilation, et les secours n'y raccordent pas leur matériel d'aspiration.
