Plans techniques
Plan ou schéma de principe sur Forex 3 mm impression vinyle
À partir de 16,50 € HT

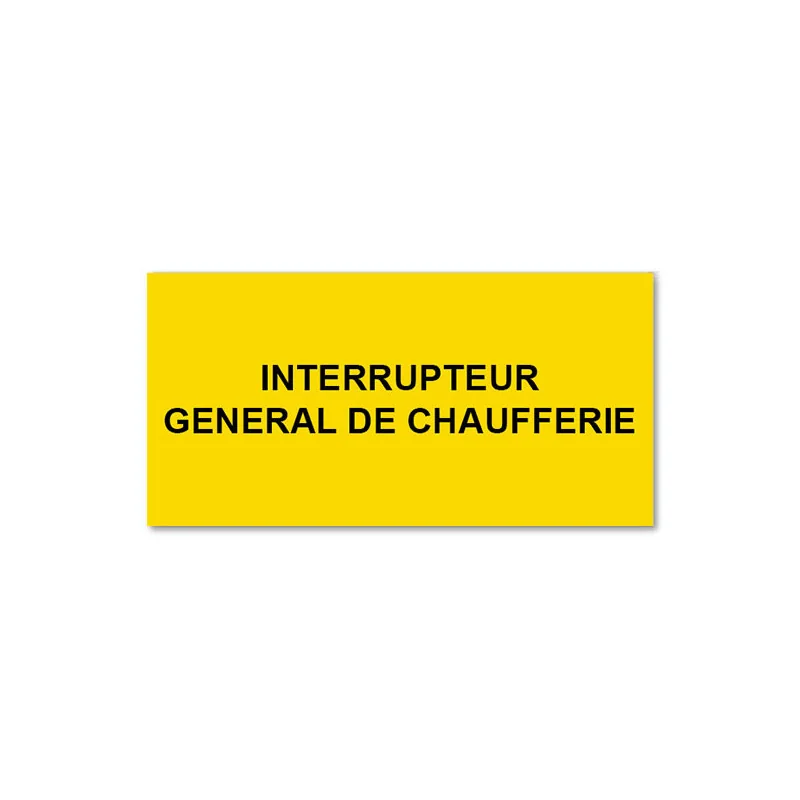

ChoisirLa plaque Interrupteur Général Chaufferie repère l'organe qui coupe l'alimentation électrique de la chaufferie, afin qu'un exploitant ou un sapeur-pompier le trouve et le manœuvre sans hésiter.
Caractéristiques techniques
Description produit
L'interrupteur général de chaufferie est le dispositif qui met hors tension les circuits électriques du local de chauffe ; la plaque qui l'accompagne l'identifie immédiatement, même par une personne qui ne connaît pas le bâtiment. En cas de fuite ou de départ de feu, la première manœuvre consiste souvent à couper l'énergie depuis l'extérieur, et un organe non repéré fait perdre du temps.
L'arrêté du 23 juin 1978, article 14, publié sur Légifrance, impose que les dispositifs de commande électrique de la chaufferie soient placés à l'extérieur du local, dans un endroit facilement accessible et parfaitement signalé. Il prévoit deux dispositifs, l'un pour l'éclairage, l'autre pour tous les autres circuits, chacun devant être « convenablement repéré par une plaque qui précise le sens de la manoeuvre ». Le texte n'impose pas le libellé « Interrupteur général chaufferie » : il exige un repérage. Si l'organe ne porte pas lui-même l'indication du sens de manœuvre, complétez-la à proximité. Ces règles visent les installations entrant dans le champ de l'arrêté du 23 juin 1978.

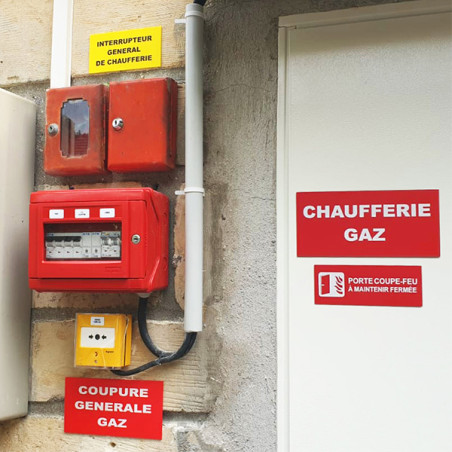

Placez la plaque immédiatement au-dessus ou à côté de l'interrupteur, sur la paroi extérieure de la chaufferie ou dans le dégagement qui y mène, de sorte que l'inscription et l'organe se lisent d'un seul regard. Si le local dispose aussi d'une commande séparée pour l'éclairage, repérez-la distinctement pour éviter toute confusion entre les deux coupures.
L'arrêté du 23 juin 1978, article 14, place les dispositifs de commande des circuits électriques à l'extérieur de la chaufferie, dans un endroit facilement accessible en toute circonstance et parfaitement signalé. L'exploitant ou les secours peuvent ainsi couper l'énergie sans pénétrer dans un local où un sinistre serait en cours.
Oui, l'article 14 de l'arrêté du 23 juin 1978 demande que chaque dispositif soit repéré par une plaque précisant le sens de la manœuvre. La plaque Interrupteur Général Chaufferie identifie l'organe ; si l'interrupteur ne porte pas déjà l'indication marche-arrêt, ajoutez-la à proximité pour que le repérage soit complet.
