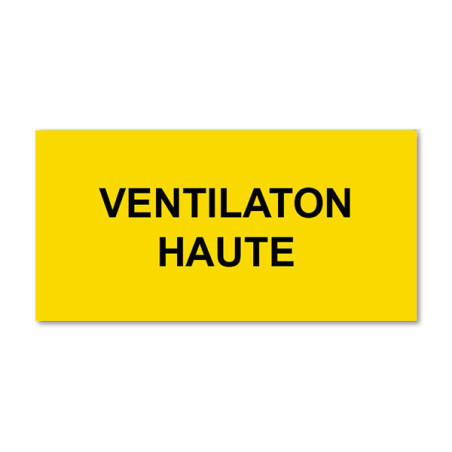

ChoisirLa plaque Ventilation Haute signale l'orifice ou la grille d'évacuation d'air située en partie haute d'une chaufferie ou d'un local technique, afin que personne ne l'obstrue ni ne la condamne.
Caractéristiques techniques
Description produit
La ventilation haute d'une chaufferie est le dispositif qui évacue vers l'extérieur l'air chaud et les gaz éventuellement accumulés sous le plafond ; la plaque Ventilation Haute en identifie l'emplacement pour qu'il reste libre en permanence. Un orifice haut masqué par un carton, un faux plafond ou un calfeutrement posé contre le froid est une cause classique de défaut de ventilation, que le repérage aide à prévenir.
L'arrêté du 23 juin 1978, article 11, consultable sur Légifrance, impose à la chaufferie un système permanent de ventilation comprenant un dispositif d'évacuation d'air en partie haute, par conduit débouchant en toiture ou par ouverture permanente dans les parois. L'article porte sur la ventilation elle-même et n'exige aucune plaque ni aucun libellé : le repérage relève de l'exploitation. Il a pourtant un intérêt concret, car il rappelle à tous ceux qui interviennent dans le local que cette ouverture ne se bouche pas, même lorsqu'elle laisse passer de l'air froid.
Fixez la plaque au plus près de la grille haute, à l'intérieur du local ou sur la façade selon l'endroit où le risque d'obstruction est le plus grand. Évitez de la poser dans le flux d'air chaud sortant ou au contact d'un conduit de fumée, compte tenu de la limite de 55 °C du support.
| Plaque | Dispositif repéré | Position dans le local |
|---|---|---|
| Ventilation haute | Évacuation de l'air vicié vers l'extérieur | Partie haute (conduit en toiture ou ouverture en paroi) |
| Ventilation basse | Introduction d'air frais et, le cas échéant, d'air de combustion | Partie basse du local |
Elle évacue vers l'extérieur l'air de ventilation du local, réchauffé par les générateurs et susceptible de contenir des gaz de combustion ou une fuite de gaz plus léger que l'air. L'arrêté du 23 juin 1978, article 11, la rend obligatoire en complément de l'amenée d'air basse, pour assurer la ventilation permanente du local.
Aucun texte consulté n'impose de plaque portant ce libellé. L'obligation de l'arrêté du 23 juin 1978 vise l'existence et la permanence de la ventilation, non son marquage. La plaque reste une précaution d'exploitation qui évite qu'un orifice soit bouché par méconnaissance de sa fonction.
