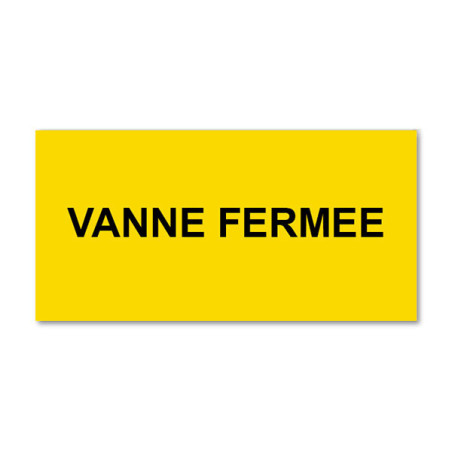

Plaque réglementaire Vanne Fermée en PVC

Fabriqué par Aluplex

La plaque Vanne Fermée signale qu'une vanne est fermée et isole une partie de réseau, pour qu'aucun intervenant ne la rouvre sans savoir pourquoi elle l'a été.

  • PVC expansé Forex 3 mm, impression numérique
  • Accroche sur la vanne par chaînette ou rilsan, ou pose murale par adhésif ou vissage
  • Repère d'exploitation pour chaufferies et locaux techniques
  • Commande passée avant 10 h, expédiée le jour même.

Caractéristiques techniques

  • Matière Forex
  • Technique Impression numérique
  • Pose en extérieur À l'abri
  • Fabrication En France, à Rambouillet (78)
3,00 €
HT

Description produit

La plaque Vanne Fermée indique qu'une vanne est en position fermée, qu'il s'agisse d'une vanne normalement fermée, comme un by-pass ou une liaison de secours, ou d'une vanne fermée temporairement pour isoler un tronçon. La réouverture intempestive d'une telle vanne peut mélanger deux circuits, remettre en eau un tronçon déposé ou annuler un réglage d'équilibrage.

Où et pourquoi poser cette plaque

Le marquage d'une vanne fermée relève de l'exploitation, aucun texte consulté n'en imposant le libellé. Lorsque la fermeture protège une intervention, la plaque ne suffit pas : la vanne doit être bloquée en position et l'intervention conduite selon une procédure de consignation, la plaque ne servant alors que d'information complémentaire. Pour une vanne normalement fermée, en revanche, la plaque permanente transmet la consigne à tous les intervenants successifs.

Caractéristiques

  • Libellé imprimé : « Vanne Fermée »
  • Support : PVC rigide expansé Forex, épaisseur 3 mm, léger et facile à percer
  • Marquage : impression numérique directe sur le support
  • Fixation proposée : adhésif double face, vissage, rilsan (2 ou 4 trous) ou chaînette (1 trou)
  • Usage : intérieur et extérieur
  • Tenue en température : 55 °C au maximum ; ne pas plaquer contre une tuyauterie chaude
  • Réaction au feu : classement selon la variante de Forex (EN 13501-1 C-s2,d0 ou C-s3,d0, M1 pour plusieurs versions) ; demandez le PV feu si un cahier des charges l'exige
  • Fabrication : Aluplex Signalétique, Rambouillet (78)

Pose

Fixez la plaque sur la vanne elle-même, au volant ou à la tige, afin qu'elle désigne sans ambiguïté l'organe concerné. Sur une vanne fermée pour travaux, accrochez-la en même temps que le dispositif de blocage et retirez-la à la remise en service.

PlaquePosition de la vanneExemple d'emploi
Vanne ouverteOuverte, le fluide circuleVanne d'isolement normalement ouverte, by-pass en service
Vanne ferméeFermée, le circuit est isoléVanne normalement fermée, circuit de secours, organe d'isolement

Questions fréquentes

Quand poser une plaque Vanne Fermée ?

Sur toute vanne dont la position fermée doit être respectée : by-pass, liaison entre deux circuits, alimentation d'un équipement déposé ou tronçon isolé. La plaque explique à l'intervenant que la fermeture est volontaire et l'invite à vérifier la situation avant de rouvrir.

Une plaque suffit-elle à empêcher la réouverture d'une vanne ?

Non, une plaque informe sans bloquer. Lorsque la fermeture protège des personnes ou une intervention, la vanne doit être verrouillée en position et condamnée selon une procédure de consignation. La plaque Vanne Fermée complète utilement ce verrouillage en rendant l'état visible de loin.
