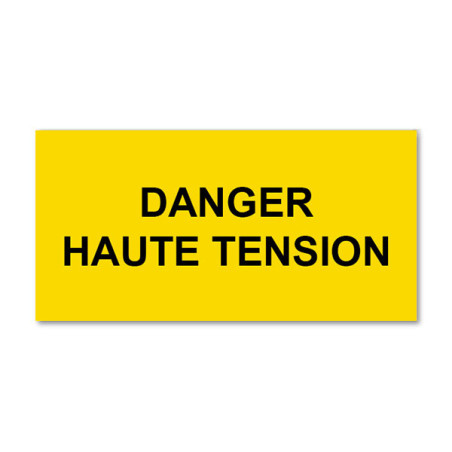

ChoisirLa plaque Danger Haute Tension avertit que des pièces nues sous haute tension se trouvent derrière la porte, la grille ou le capot où elle est posée. Elle est imprimée sur PVC expansé Forex de 3 mm et fabriquée à Rambouillet.
Caractéristiques techniques
Description produit

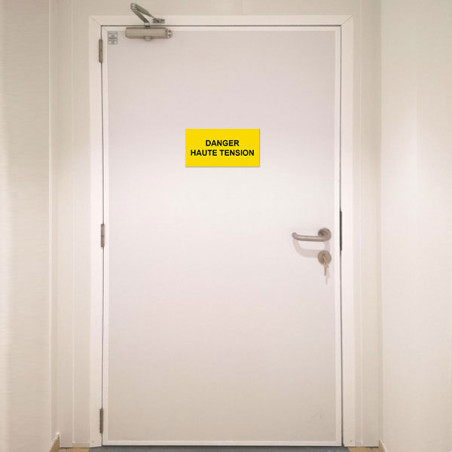

La plaque Danger Haute Tension signale l'accès à un poste, une cellule ou un local où des conducteurs nus restent sous haute tension, afin que seules les personnes autorisées s'en approchent, l'accès étant réservé, sauf exception encadrée, aux personnes habilitées. Elle se pose sur la porte ou la clôture qui ferme l'emplacement, là où un intervenant non averti pourrait l'ouvrir.
Le Code du travail, à l'article R. 4226-9, exige que les locaux ou emplacements réservés à la production, la conversion ou la distribution d'électricité soient « signalés de manière visible » lorsqu'ils présentent des risques particuliers de choc électrique. Sont visés, quelle que soit la tension, les emplacements protégés contre les contacts directs par simple obstacle ou éloignement.
Au sens de l'article R. 4226-2, la haute tension commence au-delà de 1 000 volts en courant alternatif. Aucun article n'impose le libellé « Danger Haute Tension ». L'arrêté du 4 novembre 1993, qui transpose la directive 92/58/CEE, définit le panneau d'avertissement comme un triangle à pictogramme noir sur fond jaune bordé de noir, et admet un panneau additionnel : la plaque texte joue ce rôle aux côtés du triangle.
L'arrêté du 4 novembre 1993 demande que les panneaux soient installés à une hauteur et dans une position appropriées à l'angle de vue, à l'accès de la zone lorsqu'il s'agit d'un risque général, dans un endroit bien éclairé. Sur un poste de transformation, la plaque se place donc sur chaque porte d'accès, côté extérieur.
Le Code du travail, article R. 4226-9, impose de signaler de manière visible les locaux et emplacements électriques à risques particuliers de choc électrique, ce qui inclut les postes haute tension protégés par obstacle ou éloignement. Aucun texte n'impose cependant la formule exacte « Danger Haute Tension » : c'est la signalisation visible de l'accès qui est exigée.
Oui, c'est recommandé. L'arrêté du 4 novembre 1993 définit le panneau d'avertissement comme un triangle à pictogramme noir sur fond jaune bordé de noir. Ce pictogramme se comprend immédiatement, même par une personne qui ne lit pas le français, et la plaque texte en précise la nature.
Selon l'article R. 4544-6 du Code du travail, l'accès est réservé aux personnes titulaires d'une habilitation appropriée. Une personne non habilitée peut y pénétrer pour une opération d'ordre non électrique, à condition d'avoir reçu les consignes de sécurité et d'être placée sous la surveillance constante d'une personne habilitée et désignée.
