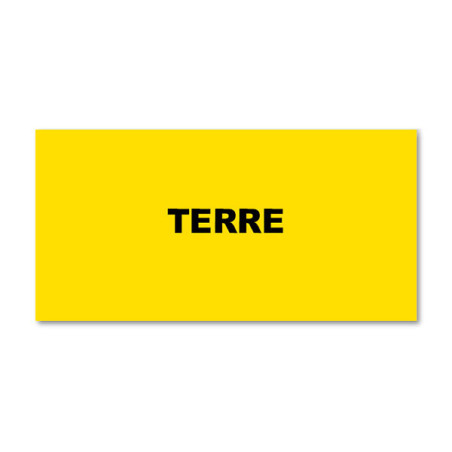

ChoisirLa plaque Terre repère le point de raccordement de l'installation électrique à la terre : borne principale, barrette de mesure ou regard de prise de terre. Imprimée sur Forex de 3 mm, elle se fixe par adhésif, vis, rilsan ou chaînette.
Caractéristiques techniques
Description produit

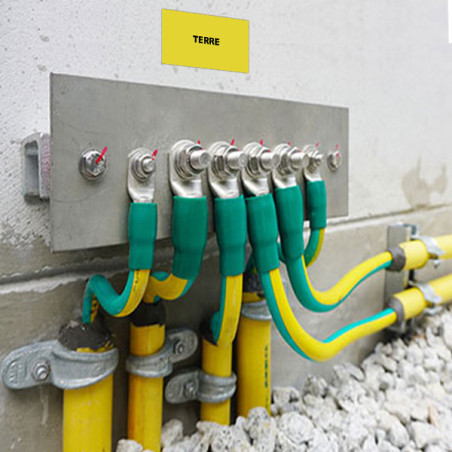

La plaque Terre identifie l'endroit où l'installation électrique d'un bâtiment est reliée à sa prise de terre, c'est-à-dire la borne ou la barrette sur laquelle l'électricien vient mesurer la résistance de terre et contrôler la continuité des conducteurs de protection. Sans repère, ce point se cache souvent au fond d'une gaine ou sous un regard de sol.
Aucun texte réglementaire n'impose une plaque portant le mot « Terre » : il s'agit d'un repère d'exploitation, utile à la maintenance et aux vérifications. La réalisation de la prise de terre et de la liaison équipotentielle relève de la norme NF C 15-100 pour les installations à basse tension ; la plaque, elle, sert à retrouver ces organes. Elle se pose près de la barrette de coupure, dans le local technique où arrive le conducteur de terre, ou sur le couvercle du regard qui abrite le piquet en extérieur.
La plaque se place au plus près de l'organe repéré, de façon à être vue dès l'ouverture de la gaine ou du regard, sans avoir à déplacer de câbles. Sur un béton brut ou poussiéreux, le vissage tient mieux que l'adhésif. La plaque ne doit jamais masquer la barrette elle-même.
Elle se situe en général près du tableau électrique principal, dans une gaine technique ou dans un regard proche de la prise de terre. C'est l'organe démontable qui permet d'isoler le conducteur de terre pour mesurer la résistance de la prise de terre. Une plaque Terre posée à côté évite de la chercher lors de chaque contrôle.
Aucun article de loi ou de règlement consulté n'impose une plaque portant le mot « Terre ». Il s'agit d'une signalétique d'exploitation qui facilite la maintenance et les vérifications périodiques. La réalisation de la prise de terre elle-même relève de la norme NF C 15-100, que le maître d'ouvrage fait appliquer par son installateur.
Le pictogramme bleu d'obligation impose une action : raccorder un appareil à la terre avant usage. La plaque Terre ne prescrit rien ; elle désigne un emplacement, celui de la borne, de la barrette ou du piquet de terre. Les deux se complètent dans un atelier où des machines doivent être raccordées à un point identifié.
Une barrette de terre bien repérée se contrôle en quelques minutes ; mal repérée, elle peut être confondue avec un bornier actif, alors qu'elle protège les personnes contre les contacts indirects.
