ChoisirLa plaque Chaudière n°2 désigne le deuxième générateur d'une chaufferie, afin qu'il ne soit jamais confondu avec la chaudière n°1, quel que soit son rôle du moment.
Caractéristiques techniques
Description produit

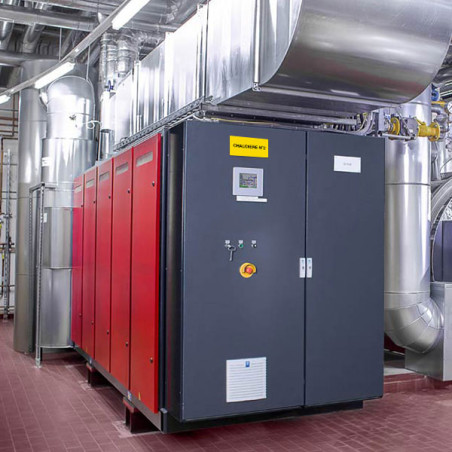

La plaque Chaudière n°2 identifie le second générateur d'une chaufferie à chaudières multiples et complète la plaque Chaudière n°1. Dans les installations en cascade, les deux appareils alternent souvent les rôles de chaudière principale et de chaudière de relève ; la numérotation physique reste alors le seul repère stable, celui auquel se réfèrent les rapports d'entretien, les relevés et les consignes de basculement.
Aucun texte consulté n'impose la mention « Chaudière n°2 » : la numérotation relève de l'exploitant. Elle prend toute sa valeur lorsqu'elle concorde avec le synoptique de la régulation, l'automate de cascade et le carnet de chaufferie ; une plaque qui contredit la supervision induit en erreur au moment même de la manœuvre. Vérifiez donc la numérotation retenue par l'installateur ou le bureau d'études avant de poser.
Placez la plaque en symétrie de la plaque Chaudière n°1, à la même hauteur et sur le même type de support, pour que la lecture soit immédiate. Évitez le dessus des générateurs et les abords des conduits de fumée, où la température dépasse aisément la limite du support.
| Plaque | Équipement repéré | Usage |
|---|---|---|
| Chaudière n°1 | Premier générateur de la chaufferie | Correspondance avec le synoptique, le carnet de chaufferie et les consignes |
| Chaudière n°2 | Deuxième générateur | Distinction entre appareil principal et appareil de relève |

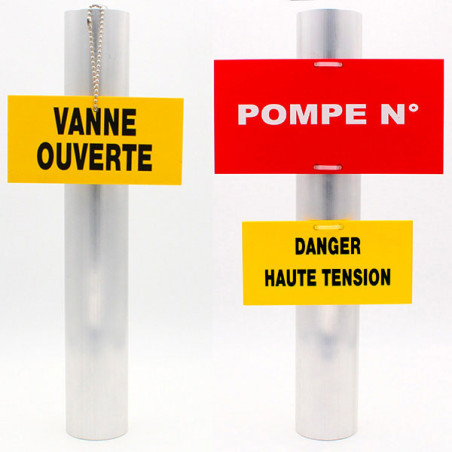

| Pompe n° | Pompe de circulation, de relevage ou d'appoint | Repérage des pompes doublées ou d'une batterie de circulateurs |
Retenez la numérotation déjà employée par la régulation, le synoptique et le carnet de chaufferie, puis reportez-la sur les appareils. À défaut, fixez une règle simple, de gauche à droite depuis l'entrée par exemple, et inscrivez-la dans le carnet pour que tous les intervenants l'appliquent.
Pas nécessairement. Dans une cascade, les automatismes font souvent alterner les générateurs pour équilibrer leurs heures de marche. Le numéro désigne l'appareil physique, non son rôle du moment, qu'une plaque En service ou À l'arrêt peut indiquer en complément.
