ChoisirLa plaque Gaine pompier repère un orifice ou un demi-raccord de ventilation incendie, là où aucune mention plus précise n'est imposée par un texte.
Caractéristiques techniques
Description produit

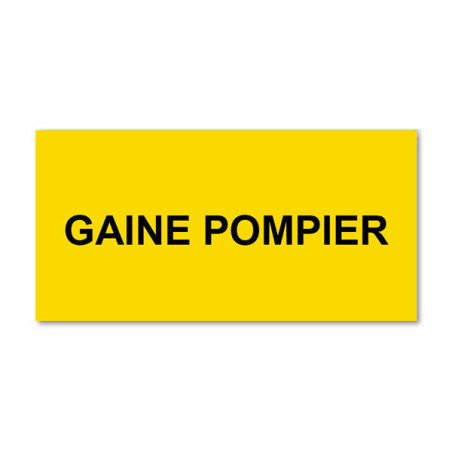

La plaque Gaine pompier désigne l'orifice extérieur par lequel les sapeurs-pompiers ventilent un volume enterré au moyen de leur propre ventilateur. Elle répond au cas où le bâtiment comporte un tel orifice sans que le local desservi soit une chaufferie ou un stockage d'hydrocarbures, pour lesquels deux plaques spécifiques existent.
Aucun texte consulté n'impose le libellé générique « Gaine pompier » ; la plaque relève de la bonne pratique d'exploitation. Le règlement de sécurité ERP du 25 juin 1980, à l'article U 15, exige que les galeries techniques des établissements de soins disposent de demi-raccords normalisés NF S 61-707 en partie basse des façades tous les 25 mètres, sans fixer de mention : la plaque aide alors à les retrouver. En revanche, pour une chaufferie en sous-sol ou un stockage pétrolier en sous-sol profond, le texte impose une mention précise et il faut choisir la plaque correspondante.
| Plaque gaine pompier | Situation | Mention fixée par un texte |
|---|---|---|
| Gaine pompiers chaufferie | Chaufferie en sous-sol | Oui : arrêté du 23 juin 1978, art. 15 |
| Gaine pompier stockage | Produits pétroliers, 2e sous-sol ou plus bas | Oui : arrêté du 1er juillet 2004, art. 17 |
| Gaine pompier (cette plaque) | Galerie technique, autre local enterré | Non : demi-raccords exigés en galerie technique de soins (ERP, art. U 15), sans libellé |

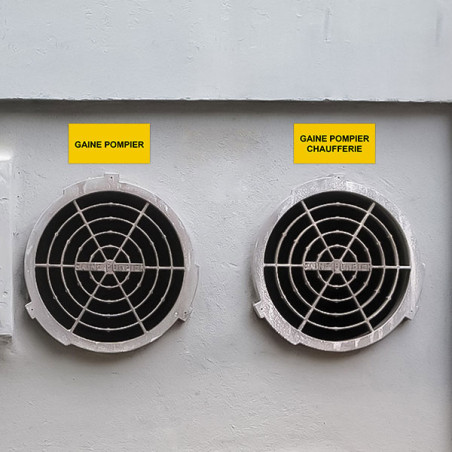

La plaque se pose contre l'orifice ou le demi-raccord, à hauteur de lecture, sur une partie de façade qui ne sera pas encombrée. Lorsque plusieurs raccords jalonnent une même galerie, une plaque par raccord évite toute recherche.
Ce n'est pas recommandé. L'article 15 de l'arrêté du 23 juin 1978 impose pour la chaufferie en sous-sol une plaque portant exactement la mention « Gaine pompiers chaufferie ». Une plaque générique ne reprend pas ce libellé et peut être relevée lors d'un contrôle ; la plaque Gaine pompiers chaufferie est prévue pour ce cas.
C'est un demi-raccord de ventilation incendie de diamètre nominal 300, défini par la norme NF S 61-707, sur lequel les sapeurs-pompiers branchent la gaine de leur ventilateur. Plusieurs textes le citent, dont l'arrêté du 23 juin 1978, l'arrêté du 1er juillet 2004 et l'article U 15 du règlement ERP.
Dans une galerie technique hospitalière, l'article U 15 impose au moins deux demi-raccords : les signaler, c'est s'assurer qu'ils servent le jour où la galerie se remplit de fumée.
