Fabriqué par Aluplex

La plaque Gaine gaz identifie la porte ou la trappe de la gaine technique dans laquelle cheminent les conduites montantes de gaz d'un immeuble.

  • PVC expansé Forex 3 mm, texte imprimé
  • Adhésif double face conseillé sur trappe, vissage possible
  • Paliers, circulations, sous-sols
  • Commande passée avant 10 h, expédiée le jour même.

Caractéristiques techniques

  • Matière Forex
  • Technique Impression numérique
  • Pose en extérieur À l'abri
  • Fabrication En France, à Rambouillet (78)
3,50 €
HT

Description produit

Une gaine gaz est le conduit technique vertical, fermé par des trappes à chaque palier, qui abrite les conduites montantes de gaz d'un immeuble collectif ; la plaque Gaine gaz en distingue l'accès des gaines électriques, d'eau ou de télécommunication voisines. Sur un palier, les trappes se ressemblent toutes. Sans repère, un technicien ouvre au hasard, et un occupant ignore qu'une odeur suspecte provient de cette gaine.

Où et pourquoi poser cette plaque ?

L'arrêté du 23 février 2018 impose que les conduites montantes installées en parties communes soient placées dans une gaine conforme à la réglementation incendie des bâtiments d'habitation (article 10.1.4), mais aucun texte consulté n'exige de plaque « Gaine gaz » sur la trappe. La plaque est donc un repère d'exploitation. Elle sert lors des actions d'entretien que l'article 26 du même arrêté fixe au plus tous les dix ans sur les installations collectives, ainsi qu'aux interventions du distributeur. L'article 10 du même arrêté interdit en outre les canalisations de gaz dans les gaines électriques : un étiquetage net des trappes aide à le faire respecter lors des travaux.

Caractéristiques

  • Support : PVC rigide expansé Forex, épaisseur 3 mm
  • Marquage : impression numérique directe
  • Température maximale de service : 55 °C, à tenir à l'écart des tuyauteries chaudes
  • Réaction au feu : classement NFP 92-501 M1 indiqué par le fabricant pour plusieurs variantes Forex ; PV à demander si le chantier l'exige
  • Fixation au choix : adhésif double face, vissage, serre-câbles (2 ou 4 trous) ou chaînette (1 trou)
  • Usage intérieur et extérieur
  • Fabriquée à Rambouillet (78) par Aluplex Signalétique

Pose sur trappe de gaine

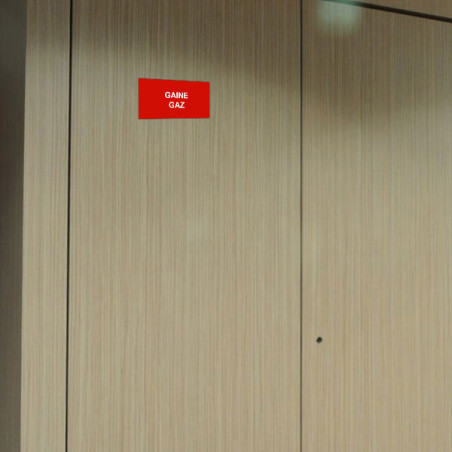

Collez la plaque au centre de la trappe, à chaque niveau où la gaine est accessible, pour que le repère suive la colonne. Sur une trappe coupe-feu, l'adhésif double face évite tout perçage. Dégraissez la surface avant collage ; une peinture fraîche doit avoir séché plusieurs jours.

Questions fréquentes

Quelle différence entre gaine gaz et gaine technique ?

La gaine technique désigne tout conduit vertical de service ; la gaine gaz est celle qui reçoit les conduites montantes de gaz. L'arrêté du 23 février 2018 interdit de faire passer des canalisations de gaz dans une gaine électrique, d'où l'intérêt de repérer chaque trappe par sa fonction.

Faut-il une plaque Gaine gaz à chaque étage ?

Aucun texte n'en fixe le nombre. La pratique consiste à repérer chaque trappe d'accès à la gaine, à tous les niveaux, pour qu'un intervenant identifie la colonne quel que soit l'étage où il se trouve. Une seule plaque au rez-de-chaussée laisse les étages sans repère.

Lors de l'entretien décennal des installations collectives, le contrôleur doit accéder à la gaine sur toute sa hauteur : des trappes identifiées à chaque palier évitent d'ouvrir les gaines voisines.
