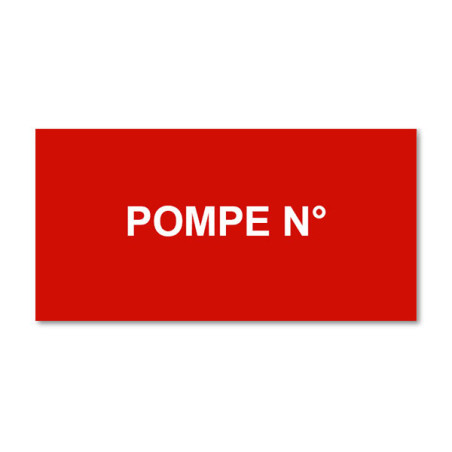

ChoisirLa plaque Pompe n° sert à numéroter les pompes d'une installation, circulateurs de chauffage, pompes doublées ou pompes de relevage, afin que chacune soit désignée sans ambiguïté.
Caractéristiques techniques
Description produit
La plaque Pompe n° identifie une pompe par son numéro d'ordre au sein d'une installation, pour la retrouver depuis le schéma, la régulation ou un ordre de travail. Les chaufferies collectives alignent souvent plusieurs circulateurs semblables, un par circuit, ou des pompes jumelées dont l'une secourt l'autre ; sans numéro visible, le remplacement d'une pompe défaillante commence par une recherche.
Le numérotage des pompes est un repère d'exploitation, aucun texte consulté ne l'imposant sous ce libellé. Il trouve sa pleine utilité lorsqu'il reprend la nomenclature du schéma hydraulique et de l'automate, et qu'il est complété par un repérage du circuit desservi sur la tuyauterie. Une pompe numérotée, associée à un départ identifié, se commande, se consigne et se remplace sans risque de confusion avec sa voisine.

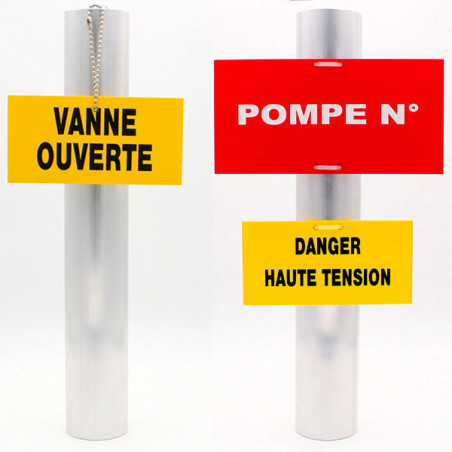

Fixez la plaque au-dessus de la pompe, sur la paroi ou sur un support froid, ou accrochez-la par rilsan à la tuyauterie d'aspiration si celle-ci reste tiède. Alignez les plaques d'une même batterie de pompes pour faciliter la lecture.
| Plaque | Équipement repéré | Usage |
|---|---|---|
| Chaudière n°1 | Premier générateur de la chaufferie | Correspondance avec le synoptique, le carnet de chaufferie et les consignes |
| Chaudière n°2 | Deuxième générateur | Distinction entre appareil principal et appareil de relève |
| Pompe n° | Pompe de circulation, de relevage ou d'appoint | Repérage des pompes doublées ou d'une batterie de circulateurs |
Parce que les pompes d'une même installation se ressemblent, alors que les documents d'exploitation les désignent par un numéro. Une plaque Pompe n° sur chaque appareil désigne sans erreur celle qu'il faut arrêter, en particulier sur les pompes jumelées.
C'est recommandé : le numéro identifie l'appareil, le repérage de tuyauterie indique le fluide et le sens de circulation du circuit desservi. Les deux informations ensemble évitent qu'une intervention sur une pompe touche par erreur le circuit voisin.
