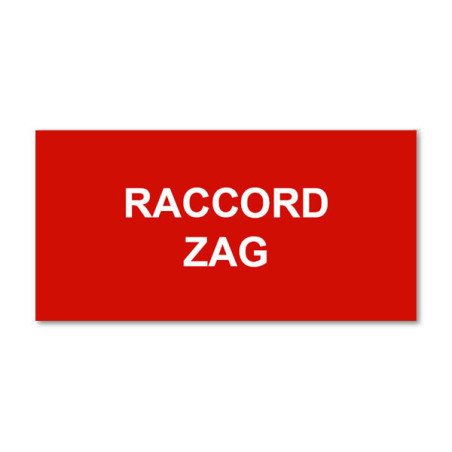

Plaque réglementaire Raccord ZAG en PVC

La plaque Raccord ZAG signale le demi-raccord DN 300 sur lequel les sapeurs-pompiers branchent leur matériel de ventilation pour désenfumer un local enterré. Ce raccord se trouve au ras du sol, en façade, au bout d'un conduit qui descend vers une chaufferie, un stockage ou une galerie technique. Il n'alimente aucune colonne en eau et ne commande aucun gaz : la confusion, fréquente, conduit à le chercher au mauvais endroit.

Où et pourquoi poser cette plaque ?

Le demi-raccord lui-même est prévu par plusieurs textes, mais aucun n'impose la mention « Raccord ZAG » : cette plaque est un repère d'exploitation. L'arrêté du 23 juin 1978 (art. 15) l'admet sur le conduit d'une chaufferie en sous-sol, l'arrêté du 1er juillet 2004 (art. 17) sur l'orifice d'un stockage de produits pétroliers, et le règlement ERP (art. U 15) l'exige dans les galeries techniques des établissements de soins. Pour la chaufferie et le stockage, la mention réglementaire reste celle de la plaque Gaine pompiers : la plaque Raccord ZAG la complète sans la remplacer.

Caractéristiques de la plaque

• Support : PVC rigide expansé Forex de 3 mm d'épaisseur, léger et facile à percer

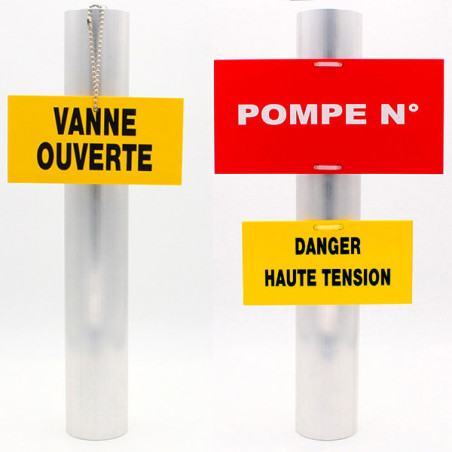

• Fixations proposées : adhésif double face, vissage, rilsan (2 ou 4 trous) ou chaînette (1 trou)
• Marquage : impression numérique directe sur le panneau
• Usage intérieur ou extérieur ; température maximale de service de 55 °C, à tenir à l'écart d'une source chaude directe
• Dilatation linéaire de 0,07 mm/(m·K), donnée à garder en tête pour une pose extérieure exposée
• Classement au feu selon la variante du panneau (EN 13501-1 C-s2,d0 ou C-s3,d0, M1 indiqué par le fabricant pour plusieurs variantes) : le PV feu du lot se demande si un cahier des charges l'exige
• Fabrication Aluplex Signalétique à Rambouillet (78)

Pose

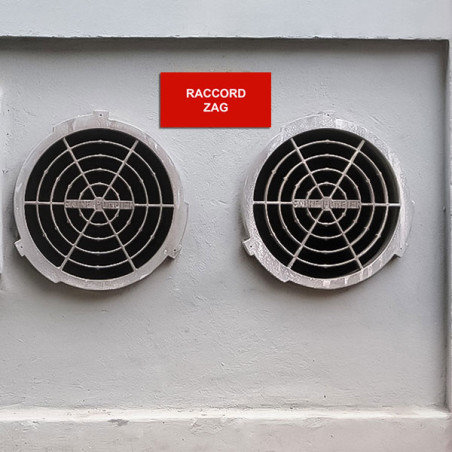

La plaque se fixe juste au-dessus du raccord, sans gêner le démontage du bouchon ni l'emboîtement de la gaine des pompiers. Sur un raccord isolé en façade, privilégiez le vissage dans la maçonnerie ; au pied d'un bâtiment exposé aux projections, mieux vaut la placer assez haut pour qu'elle ne soit pas salie.

Questions fréquentes

Que signifie ZAG sur un raccord pompier ?

Aucun texte officiel ne définit le sigle ZAG ; il s'agit d'une appellation d'usage. L'objet désigné, lui, est clairement établi : un demi-raccord de ventilation incendie DN 300 conforme à la norme NF S 61-707, cité par l'arrêté du 23 juin 1978, l'arrêté du 1er juillet 2004 et le règlement de sécurité ERP.

Le raccord ZAG sert-il à alimenter une colonne sèche ?

Non. La colonne sèche s'alimente en eau par un raccord signalé par sa propre plaque. Le raccord ZAG, de diamètre 300, sert à insuffler ou extraire de l'air dans un local en sous-sol avec le ventilateur des sapeurs-pompiers. Ce sont deux équipements distincts, qui ne se raccordent pas au même matériel.
