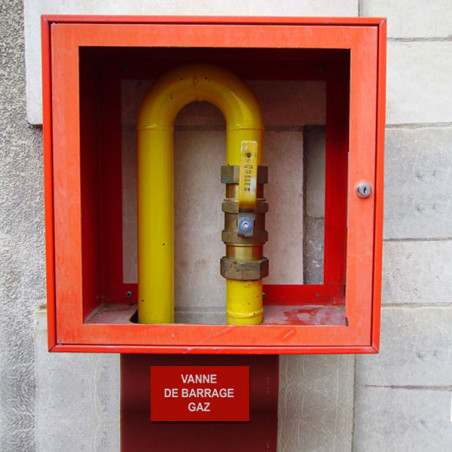

ChoisirLa plaque Vanne de barrage gaz repère la vanne qui isole d'un geste l'alimentation en gaz d'un bâtiment, d'une cuisine professionnelle ou d'une chaufferie.
Caractéristiques techniques
Description produit
Une vanne de barrage gaz est un organe de coupure placé sur la canalisation, généralement à l'entrée d'un bâtiment ou à l'extérieur d'un local, qui isole l'alimentation en gaz de tout ce qui se trouve en aval ; la plaque l'identifie pour une manœuvre immédiate. Le terme est employé par les sapeurs-pompiers et les exploitants pour désigner la vanne à fermer avant d'attaquer un feu. Sur les sites où cohabitent gaz, fioul et électricité, la confusion entre organes de coupure fait perdre de précieuses minutes.
Pour les élevages soumis à déclaration (rubriques 2101, 2102 et 2111), l'arrêté du 27 décembre 2013 prescrit en annexe I que « les vannes de barrage (gaz, fioul) » soient installées à l'entrée des bâtiments dans un boîtier sous verre dormant « correctement identifié ». Dans les ERP, l'article GZ 10 du règlement de sécurité exige depuis le 1er janvier 2026 que la commande de tout organe de coupure soit clairement identifiée. Pour les chaufferies, l'article 14 de l'arrêté du 23 juin 1978 veut le dispositif extérieur d'arrêt du combustible « parfaitement signalé ».
| Plaque de barrage | Organe visé |
|---|---|
| Vanne de barrage gaz | Vanne d'isolement générale ou de zone |
| Barrage gaz cuisine | Vanne desservant une cuisine |
| Barrage gaz chaufferie | Vanne extérieure à la chaufferie |
Fixez la plaque sur le boîtier ou juste au-dessus de la vanne, du côté par lequel arrivent les secours. Si la vanne est logée dans un boîtier sous verre dormant, la plaque se colle sur la face avant du boîtier. En extérieur, préférez la pose vissée.
C'est un organe de coupure installé sur la canalisation de gaz, le plus souvent à l'entrée d'un bâtiment ou hors du local desservi, qui permet d'isoler tout le réseau situé en aval. Les secours la ferment avant d'intervenir sur un feu ou une fuite ; elle doit donc être repérable sans hésitation.
Oui pour les installations classées soumises à déclaration sous les rubriques 2101, 2102 et 2111 : l'annexe I de l'arrêté du 27 décembre 2013 impose des vannes de barrage à l'entrée des bâtiments, sous verre dormant, dans un boîtier correctement identifié. Leur absence peut être relevée comme non-conformité majeure.
