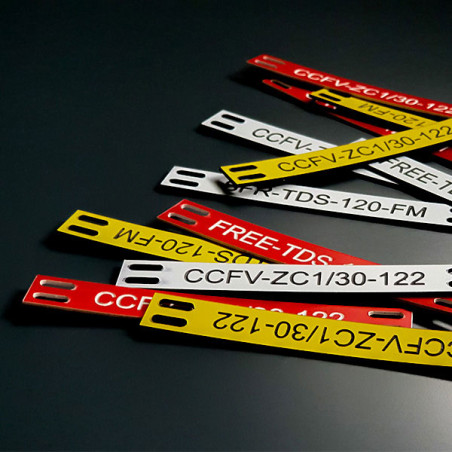

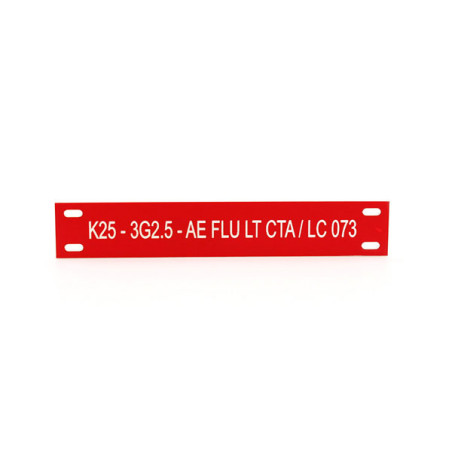

Étiquette de câble gravée laser 1 ligne sur Gravoply
Étiquette de câble gravée laser sur Gravoply 1,3 mm, texte personnalisé 1 ligne
- Stratifié acrylique bicouche Gravoply 1,3 mm, surface mate
- Gravure et découpe laser sur graveur Gravotech, marquage indélébile sans encre
- 1 ligne de texte personnalisée saisie en ligne ou transmise par fichier Excel
- 2 formats adaptés au câble : 80x10 mm et 100x20 mm
- 21 coloris disponibles, contraste structurel sans encre
- Fixation par serre-câbles (à commander séparément)
- Fabrication française à Rambouillet, livraison sous 4 jours
Étiquette d'identification de câbles conçue pour les armoires électriques, chemins de câbles, baies réseau et fibres optiques en milieu industriel ou tertiaire.
Caractéristiques techniques
- Matière Gravoply
- Technique Gravure et découpe laser
- Délais de fabrication et d’expédition 4 jours
Description produit
À quoi sert une étiquette de câble gravée laser

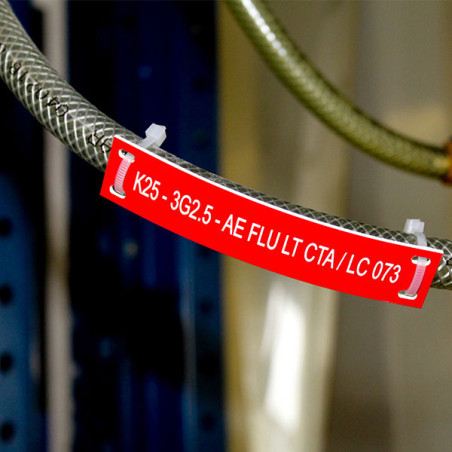

L'étiquette de câble gravée laser sur Gravoply identifie chaque conducteur d'une installation électrique ou réseau de manière permanente. Contrairement aux étiquettes imprimées ou aux gaines thermorétractables marquées qui s'effacent au contact des solvants ou des manipulations répétées, le contraste de la gravure laser est structurel : la couche supérieure colorée du stratifié bicouche est retirée par le laser pour révéler la couche inférieure de couleur contrastante. Le marquage reste lisible toute la durée de service de l'installation.
L'identification des conducteurs et des circuits relève d'une obligation réglementaire dans les installations électriques basse tension. La norme NF C 15-100 impose le repérage des câbles dans les tableaux de distribution, les armoires électriques et les chemins de câbles. Cette obligation concerne les électriciens, les bureaux d'études et les services de maintenance, avec une exigence renforcée dans les ERP et les bâtiments industriels où l'intervention rapide d'un technicien dépend directement de la qualité du repérage.
Les usages couvrent l'identification des câbles électriques en armoires de distribution et tableaux de commande, le marquage des câbles réseau dans les baies informatiques et data centers, le repérage des fibres optiques par segment ou par cassette, et l'étiquetage des liaisons de commande sur machines de production.
Caractéristiques techniques de l'étiquette de câble Gravoply
| Caractéristique | Donnée |
|---|---|
| Matière | Gravoply, stratifié acrylique bicouche |
| Épaisseur | 1,3 mm |
| Finition | Mate |
| Technique de gravure et de découpe | Gravure et découpe laser sur graveur Gravotech |
| Profondeur de gravure | 0,1 mm |
| Lignes de texte | 1 ligne, texte sur mesure |
| Formats disponibles | 80x10 mm et 100x20 mm |
| Coloris | 21 combinaisons surface / gravure |
| Fixation | Serre-câbles (à commander séparément) |
| Plage de température de service | −40 °C à +80 °C |
| Résistance UV | Oui, usage intérieur et extérieur abrité |
| Usage | Identification de câbles électriques, réseau, fibres optiques |
| Délai de fabrication | 4 jours ouvrés à compter de la validation du texte |
| Livraison | 48 h par transporteur |
Quel format choisir entre 80x10 et 100x20 mm
Le choix du format dépend de la longueur du texte à graver et de l'environnement de pose.
| Format | Usage typique | Exemple de contenu |
|---|---|---|
| 80x10 mm | Repérage compact, câble fin, baie réseau dense | C-12, FO-A1, L24-P3 |
| 100x20 mm | Câble de plus fort diamètre, chemin de câble, armoire | CABLE 12 PUISSANCE, FIBRE COEUR 1 |
Pour deux niveaux d'information par étiquette (désignation et numéro de circuit, par exemple), voir l'étiquette de câble gravée 2 lignes. Pour une identification autonome à coller directement sur le support, voir l'étiquette gravée Gravoply 1 ligne avec dos adhésif d'usine.
21 coloris pour codifier vos câbles par fonction
Le Gravoply se décline en 21 combinaisons de couleur surface et couleur de gravure. Cette palette permet une codification visuelle immédiate du parc de câbles : bleu pour les liaisons data, rouge pour la puissance, jaune pour les commandes, vert pour la sécurité, noir/blanc pour le repérage standard. La codification couleur est utilisée par les bureaux d'études pour faciliter la maintenance des installations complexes et accélérer la lecture par les techniciens d'intervention.
Fixation par serre-câbles : commandez vos rilsans en complément
L'étiquette de câble Gravoply se fixe exclusivement par serre-câbles (rilsans), enroulés autour du câble ou du faisceau à identifier. Cette fixation amovible permet de remplacer l'étiquette en cas de modification de l'installation sans intervention sur le câblage. Aluplex propose un lot de 100 serre-câbles blancs à commander en parallèle pour disposer du conditionnement adapté à votre série d'étiquettes.
La pose se fait en deux gestes : positionner l'étiquette le long du câble en alignant le texte dans le sens de lecture le plus naturel, puis serrer le rilsan en passant à travers les deux orifices prévus à l'extrémité de chaque étiquette. Aucun outil n'est nécessaire pour la fixation standard. Pour les armoires haute densité, prévoir un sens d'orientation homogène sur l'ensemble du tableau afin de faciliter la lecture par le mainteneur.
Comment commander votre étiquette de câble 1 ligne
Le processus de commande se déroule en trois étapes successives.
Étape 1 : saisir le texte sur mesure
La ligne de texte à graver doit être saisie dans le champ de personnalisation avant tout choix d'option. Cette obligation évite les commandes incomplètes qui nous contraignent à rappeler le client et retardent la fabrication. Pensez à enregistrer la personnalisation avant de poursuivre.
Étape 2 : choisir le coloris
La combinaison choisie détermine la couleur du fond de l'étiquette et la couleur du texte gravé. Pour une codification fonctionnelle de votre installation, retenir le code couleur de votre cahier de maintenance ou des standards internes en vigueur.
Étape 3 : sélectionner le format
Deux formats sont disponibles : 80x10 mm pour le repérage compact et 100x20 mm pour les câbles à plus fort diamètre ou les libellés plus longs. Pour un format hors catalogue, la demande de devis permet une fabrication à la dimension exacte demandée.
Commandes en série avec textes différents
Pour les commandes comportant un grand nombre d'étiquettes de même format avec un texte différent sur chaque pièce, la saisie individuelle dans le configurateur devient fastidieuse. Aluplex accepte la transmission d'un fichier Excel listant le texte de chaque étiquette : il suffit de commander le nombre d'étiquettes souhaité au format choisi, puis de joindre le fichier au panier. Ce workflow couvre les besoins d'identification d'une armoire complète, d'une baie réseau ou d'une installation neuve à étiqueter en une seule commande.
Fabrication française à Rambouillet
Aluplex fabrique l'ensemble de ses étiquettes Gravoply dans son atelier de Rambouillet sur des graveurs Gravotech, machines conçues spécifiquement pour le travail des stratifiés acryliques bicouche. La même machine réalise la gravure du texte et la découpe vectorielle de l'étiquette aux formats 80x10 ou 100x20 mm, avec les orifices de passage du rilsan intégrés.
Pour comparer la gravure laser et la gravure mécanique selon la nature du support, consultez notre guide gravure laser ou mécanique. Pour le marquage de gaines techniques en colonnes verticales, voir les étiquettes de gaine technique.
Questions fréquentes sur l'étiquette de câble Gravoply 1 ligne
Quelle différence avec une étiquette gravée Gravoply standard
L'étiquette de câble est conçue pour s'enrouler autour d'un conducteur, avec un format étroit et deux orifices de passage de rilsan. Elle n'a pas de dos adhésif. L'étiquette gravée Gravoply standard est destinée à être collée ou vissée directement sur un support plan (armoire, machine, équipement) et dispose d'un adhésif d'usine intégré. Les deux étiquettes utilisent le même Gravoply 1,3 mm gravé sur les mêmes graveurs Gravotech.
Faut-il commander les serre-câbles avec l'étiquette
Les serre-câbles ne sont pas inclus avec l'étiquette et doivent être commandés séparément. Aluplex propose un lot de 100 serre-câbles blancs en référence dédiée. Compter un serre-câble par étiquette plus une marge de sécurité de 10 % pour les besoins de pose et de remplacement.
Combien de caractères tiennent sur le format 80x10 mm
Le format 80x10 mm accepte environ 10 à 14 caractères selon la police choisie et la densité du texte. La taille des caractères s'ajuste automatiquement à l'espace disponible : plus le texte est dense, plus la police diminue. Une hauteur minimale de 5 mm est conservée pour préserver la lisibilité sur câble installé. Pour un libellé plus long, retenir le format 100x20 mm ou passer à la version 2 lignes.
L'étiquette de câble résiste-t-elle aux solvants de nettoyage
Le Gravoply tolère les solvants courants de nettoyage industriel : alcool isopropylique, dégraissants doux, eau savonneuse. Le contraste de la gravure est structurel et n'est pas affecté par ces produits. Pour des contraintes chimiques agressives (acides, bases concentrées, milieu agroalimentaire), les variantes inox ou aluminium anodisé de la gamme étiquettes gravées offrent une meilleure tenue.
Peut-on commander un format hors catalogue
Les formats hors catalogue et les formes spécifiques (étiquette plus longue, double perçage, attache spécifique) sont réalisables sur devis et fabriqués sur les mêmes graveurs Gravotech. Le délai de fabrication de 4 jours s'applique également aux formats sur mesure une fois la commande validée.
