ChoisirÉtiquette de câble gravée laser sur Gravoply 1,3 mm, texte personnalisé 2 lignes
Étiquette d'identification de câbles à 2 niveaux d'information pour les armoires électriques, baies réseau, chemins de câbles et installations complexes.
Caractéristiques techniques
Description produit

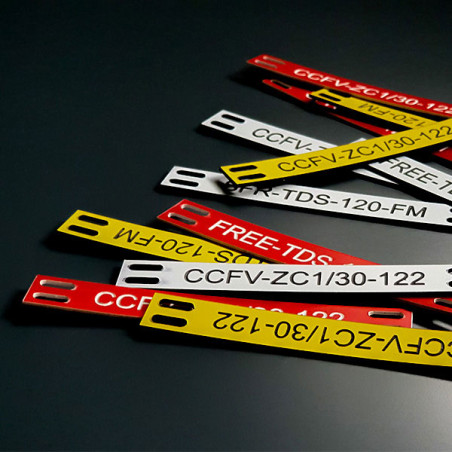

L'étiquette de câble gravée laser 2 lignes combine deux niveaux d'information sur un seul support sans augmenter l'encombrement autour du câble : désignation et numéro de circuit, type de signal et provenance, repère et fonction, lot et zone. Cette double information évite de multiplier les étiquettes sur un même câble et facilite la lecture par le technicien de maintenance lors d'une intervention.
Le stratifié acrylique bicouche Gravoply est gravé au laser : la couche supérieure colorée est retirée pour révéler la couche inférieure de couleur contrastante. Le marquage est structurel, sans encre susceptible de s'effacer aux nettoyages répétés ou à l'exposition aux UV. La gravure reste lisible toute la durée de service de l'installation.
L'identification des conducteurs et des circuits relève d'une obligation réglementaire pour les installations électriques basse tension. La norme NF C 15-100 impose le repérage des câbles dans les tableaux de distribution et les chemins de câbles. Dans les ERP et les bâtiments industriels, la qualité du repérage conditionne directement la rapidité d'intervention d'un technicien en cas de panne ou de modification.
L'étiquette de câble 1 ligne couvre les besoins de repérage simples par un code unique : numéro, repère, segment. La version 2 lignes répond aux cas où deux informations de nature différente doivent figurer sur la même étiquette : par exemple le numéro de circuit en première ligne et la fonction en seconde ligne.
La hauteur de chaque ligne est réduite proportionnellement à la hauteur totale du format. Sur le format 80x10 mm, la hauteur de chaque ligne descend à environ 3 mm, ce qui reste lisible pour du texte court (3 à 6 caractères par ligne). Pour un texte plus long ou une lecture à distance, le format 100x20 mm reste plus confortable.
| Caractéristique | Donnée |
|---|---|
| Matière | Gravoply, stratifié acrylique bicouche |
| Épaisseur | 1,3 mm |
| Finition | Mate |
| Technique de gravure et de découpe | Gravure et découpe laser sur graveur Gravotech |
| Profondeur de gravure | 0,1 mm |
| Lignes de texte | 2 lignes, texte sur mesure |
| Formats disponibles | 80x10 mm et 100x20 mm |
| Coloris | 21 combinaisons surface / gravure |
| Fixation | Serre-câbles (à commander séparément) |
| Plage de température de service | −40 °C à +80 °C |
| Résistance UV | Oui, usage intérieur et extérieur abrité |
| Usage | Identification de câbles électriques, réseau, fibres optiques |
Le choix du format dépend de la longueur de chaque ligne et de l'environnement de pose.
| Format | Usage typique | Exemple de contenu |
|---|---|---|
| 80x10 mm | Repérage compact, texte court sur 2 lignes (3-6 caractères par ligne) | C-12 / P3, FO-A / 1 |
| 100x20 mm | Texte plus long, baie réseau, armoire industrielle | CABLE 12 / PUISSANCE, FO COEUR 1 / DATA |
Pour un repérage simple à une seule information par étiquette, voir l'étiquette de câble 1 ligne. Pour une identification à coller directement sur le support (armoire, machine), voir l'étiquette gravée Gravoply 2 lignes avec dos adhésif d'usine.

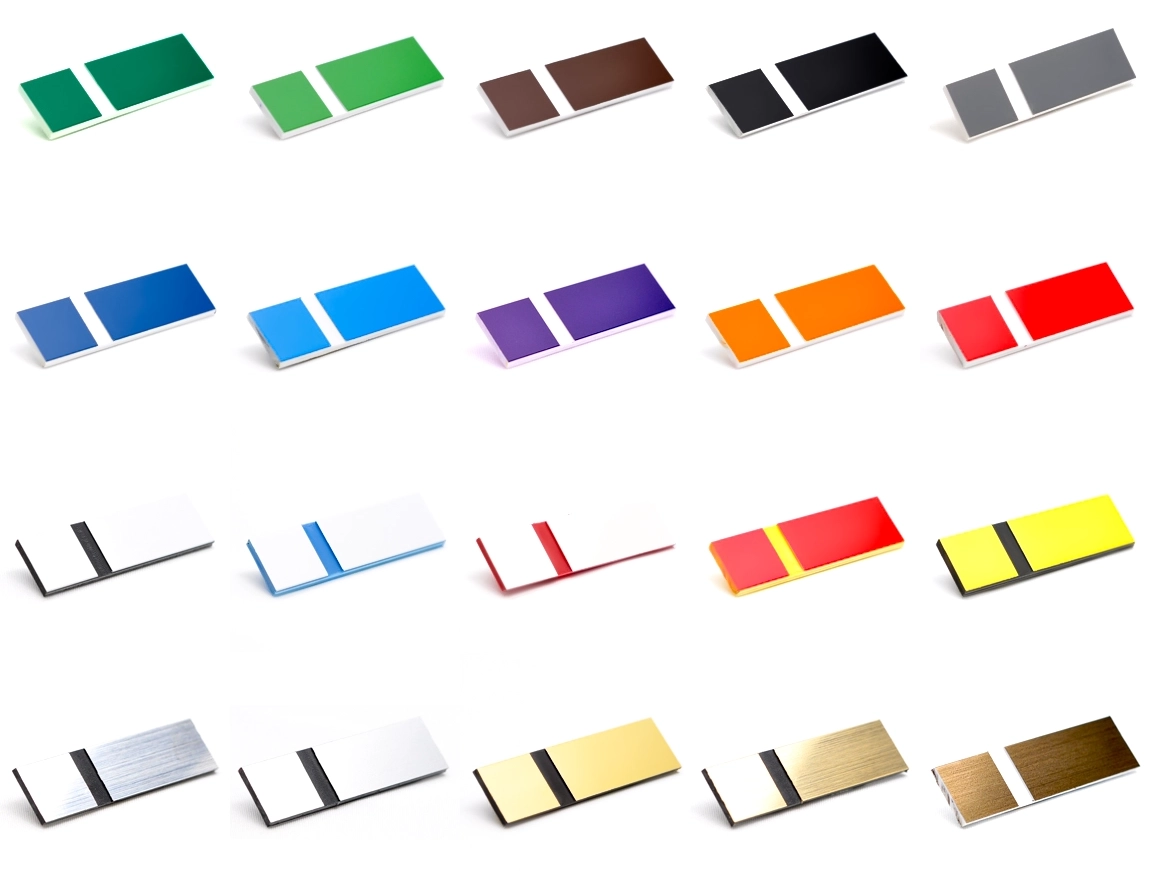

Le Gravoply se décline en 21 combinaisons de couleur surface et couleur de gravure. Cette palette permet une codification visuelle immédiate du parc de câbles : bleu pour les liaisons data, rouge pour la puissance, jaune pour les commandes, vert pour la sécurité, noir/blanc pour le repérage standard. La codification couleur est utilisée par les bureaux d'études pour faciliter la maintenance des installations complexes et accélérer la lecture par les techniciens d'intervention.

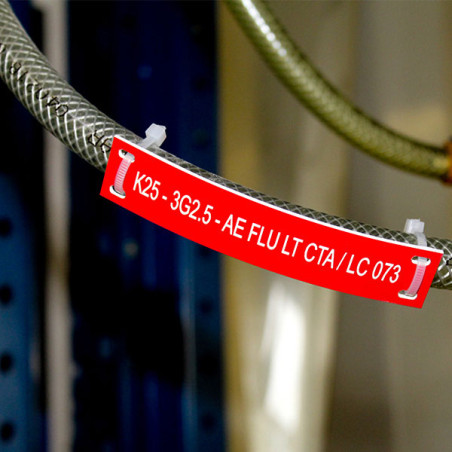

L'étiquette de câble Gravoply se fixe exclusivement par serre-câbles (rilsans), enroulés autour du câble ou du faisceau à identifier. Cette fixation amovible permet de remplacer l'étiquette en cas de modification de l'installation sans intervention sur le câblage. Aluplex propose un lot de 100 serre-câbles blancs à commander en parallèle pour disposer du conditionnement adapté à votre série d'étiquettes.
La pose se fait en deux gestes : positionner l'étiquette le long du câble en alignant le texte dans le sens de lecture le plus naturel, puis serrer le rilsan en passant à travers les deux orifices prévus à l'extrémité de chaque étiquette. Aucun outil n'est nécessaire pour la fixation standard. Pour les armoires haute densité, prévoir un sens d'orientation homogène sur l'ensemble du tableau afin de faciliter la lecture par le mainteneur.
Le processus de commande se déroule en trois étapes successives.
Les deux lignes de texte à graver doivent être saisies dans le champ de personnalisation avant tout choix d'option. Cette obligation évite les commandes incomplètes qui nous contraignent à rappeler le client et retardent la fabrication. Pensez à enregistrer la personnalisation avant de poursuivre.
La combinaison choisie détermine la couleur du fond de l'étiquette et la couleur du texte gravé. Pour une codification fonctionnelle de votre installation, retenir le code couleur de votre cahier de maintenance ou des standards internes en vigueur.
Deux formats sont disponibles : 80x10 mm pour le repérage compact et 100x20 mm pour les textes plus longs. Pour un format hors catalogue, la demande de devis permet une fabrication à la dimension exacte demandée.
Pour les commandes comportant un grand nombre d'étiquettes de même format avec des textes différents sur deux lignes, Aluplex accepte la transmission d'un fichier Excel listant les deux lignes de texte de chaque étiquette. Il suffit de commander le nombre d'étiquettes souhaité au format choisi, puis de joindre le fichier au panier. Ce workflow couvre les besoins d'identification d'une armoire complète, d'une baie réseau ou d'une installation neuve à étiqueter en une seule commande.
Aluplex fabrique l'ensemble de ses étiquettes Gravoply dans son atelier de Rambouillet sur des graveurs Gravotech, machines conçues spécifiquement pour le travail des stratifiés acryliques bicouche. La même machine réalise la gravure du texte et la découpe vectorielle de l'étiquette aux formats 80x10 ou 100x20 mm, avec les orifices de passage du rilsan intégrés.
Pour comparer la gravure laser et la gravure mécanique selon la nature du support, consultez notre guide gravure laser ou mécanique. Pour le marquage de gaines techniques en colonnes verticales, voir les étiquettes de gaine technique.
L'étiquette de câble est conçue pour s'enrouler autour d'un conducteur, avec un format étroit et deux orifices de passage de rilsan. Elle n'a pas de dos adhésif. L'étiquette gravée Gravoply 2 lignes standard est destinée à être collée ou vissée directement sur un support plan (armoire, machine, équipement) et dispose d'un adhésif d'usine intégré. Les deux étiquettes utilisent le même Gravoply 1,3 mm gravé sur les mêmes graveurs Gravotech.
Les serre-câbles ne sont pas inclus avec l'étiquette et doivent être commandés séparément. Aluplex propose un lot de 100 serre-câbles blancs en référence dédiée. Compter un serre-câble par étiquette plus une marge de sécurité de 10 % pour les besoins de pose et de remplacement.
Le format 80x10 mm en 2 lignes accepte environ 3 à 6 caractères par ligne selon la police choisie. La hauteur de chaque ligne descend à environ 3 mm, ce qui reste lisible à courte distance pour un repérage de type alphanumérique court. Pour un libellé plus long, retenir le format 100x20 mm ou repasser sur la version 1 ligne avec un texte plus dense.
Le Gravoply tolère les solvants courants de nettoyage industriel : alcool isopropylique, dégraissants doux, eau savonneuse. Le contraste de la gravure est structurel et n'est pas affecté par ces produits. Pour des contraintes chimiques agressives (acides, bases concentrées, milieu agroalimentaire), les variantes inox ou aluminium anodisé de la gamme étiquettes gravées offrent une meilleure tenue.
Les formats hors catalogue et les formes spécifiques (étiquette plus longue, double perçage, attache spécifique) sont réalisables sur devis et fabriqués sur les mêmes graveurs Gravotech. Le délai de fabrication de 4 jours s'applique également aux formats sur mesure une fois la commande validée.
