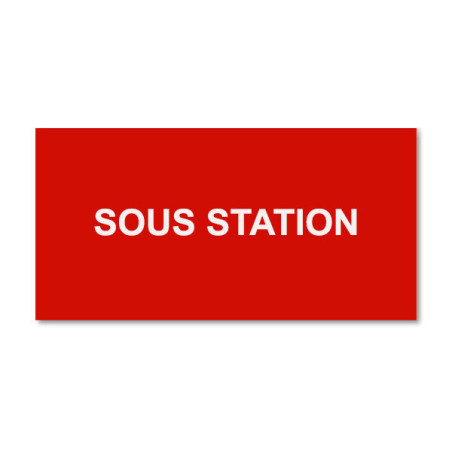

Plaque réglementaire Sous station en PVC

Fabriqué par Aluplex

La plaque Sous-station identifie le local où la chaleur d'un réseau primaire, réseau de chaleur urbain ou chaufferie centrale, est transmise aux circuits du bâtiment.

  • PVC expansé Forex 3 mm, impression numérique
  • Fixation : adhésif double face, vissage, rilsan (2 ou 4 trous) ou chaînette (1 trou)
  • Pose sur la porte ou à côté de l'accès du local
  • Commande passée avant 10 h, expédiée le jour même.

Caractéristiques techniques

  • Matière Forex
  • Technique Impression numérique
  • Pose en extérieur À l'abri
  • Fabrication En France, à Rambouillet (78)
3,00 €
HT

Description produit

Une sous-station est, selon l'arrêté du 23 juin 1978, un local abritant les appareils qui assurent, par mélange ou par échange, le transfert de chaleur d'un réseau primaire vers un réseau secondaire ; la plaque Sous-station en signale l'accès. Ce local ne contient pas de brûleur, mais il reçoit de l'eau chaude, surchauffée ou de la vapeur sous pression, ce qui justifie que toute personne appelée à y entrer sache le reconnaître.

Où et pourquoi poser cette plaque

Aucun texte consulté n'impose d'inscrire « Sous-station » sur la porte du local : la plaque relève de l'exploitation. L'arrêté du 23 juin 1978 encadre en revanche le local lui-même ; son article 29, publié sur Légifrance, exige que l'interruption du courant électrique alimentant une sous-station puisse se faire également de l'extérieur et que les dispositifs de coupure soient placés dans un endroit facilement accessible et parfaitement signalé. La plaque de porte ne dispense donc pas de repérer ces dispositifs de coupure, qui appellent leur propre signalisation.

Caractéristiques

  • Libellé imprimé : « Sous station »
  • Support : PVC rigide expansé Forex, épaisseur 3 mm, léger et facile à percer
  • Marquage : impression numérique directe sur le support
  • Fixation proposée : adhésif double face, vissage, rilsan (2 ou 4 trous) ou chaînette (1 trou)
  • Usage : intérieur et extérieur
  • Tenue en température : 55 °C au maximum ; pose côté extérieur du local recommandée
  • Réaction au feu : classement selon la variante de Forex (EN 13501-1 C-s2,d0 ou C-s3,d0, M1 pour plusieurs versions) ; demandez le PV feu si un cahier des charges l'exige
  • Fabrication : Aluplex Signalétique, Rambouillet (78)

Pose

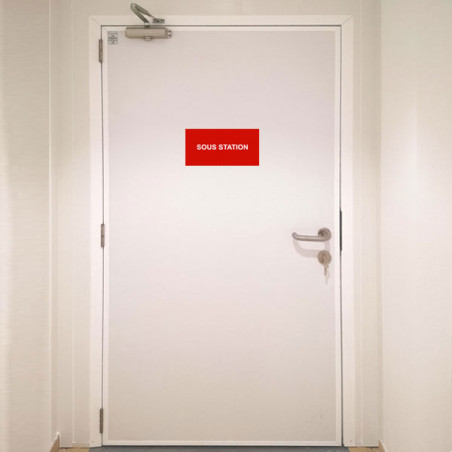

Fixez la plaque sur la face extérieure de la porte, à hauteur de lecture, ou sur le mur attenant si la porte est grillagée ou à ventelles. Lorsque le local dispose de plusieurs accès, repérez-les tous, car les secours peuvent arriver par l'un ou l'autre.

PlaqueLocal désignéPoint d'attention réglementaire (arrêté du 23 juin 1978)
Sous-stationLocal d'échange ou de mélange entre réseau primaire et réseau secondaireCoupure du courant possible depuis l'extérieur (art. 29)
Sous-station vapeurSous-station alimentée en vapeurRègles d'accès propres à la vapeur haute pression

Questions fréquentes

Qu'est-ce qu'une sous-station de chauffage ?

C'est le local où la chaleur d'un réseau primaire, réseau de chaleur urbain ou chaufferie centrale, est transmise aux circuits d'un bâtiment par échangeur ou par mélange. L'arrêté du 23 juin 1978 la définit ainsi et lui consacre des règles propres, distinctes de celles des chaufferies, notamment en matière de ventilation et de coupure.

La plaque Sous-station est-elle obligatoire ?

Aucune obligation d'inscrire ce libellé sur la porte n'a été trouvée. En revanche, l'article 29 de l'arrêté du 23 juin 1978 veut que les dispositifs de coupure de la sous-station, fluide primaire et courant électrique, soient placés dans un endroit facilement accessible et parfaitement signalé.
