ChoisirLa plaque Sous-station vapeur signale un local d'échange alimenté en vapeur, fluide dont la pression et la température imposent une vigilance particulière aux personnes qui y pénètrent.
Caractéristiques techniques
Description produit
Une sous-station vapeur est un local où la vapeur d'un réseau primaire cède sa chaleur aux circuits d'un bâtiment ou d'un process ; la plaque Sous-station vapeur en annonce la nature avant même l'ouverture de la porte. Une fuite de vapeur est invisible au voisinage immédiat de son point d'émission et provoque des brûlures graves : savoir qu'un local est alimenté en vapeur modifie la manière de l'aborder.
Aucun texte consulté n'impose la mention « Sous-station vapeur » sur la porte ; la plaque est un repère d'exploitation qui renseigne utilement les intervenants. L'article 23 de l'arrêté du 23 juin 1978, publié sur Légifrance, demande, pour les sous-stations de plus de 2000 kW accessibles depuis l'intérieur, que la vapeur provenant d'une fuite ne puisse parvenir dans les locaux. Indiquer la nature du fluide sur la porte complète ces dispositions constructives par une information immédiate.

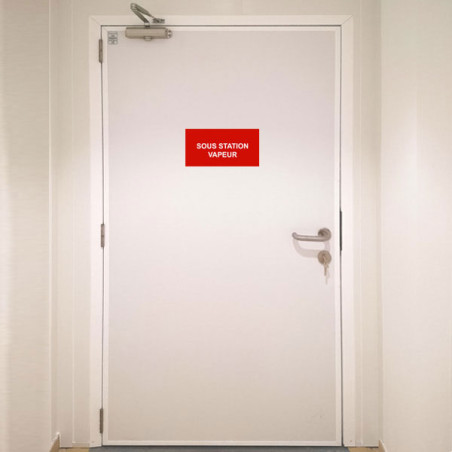

Fixez la plaque à l'extérieur, sur la porte ou le mur attenant, à hauteur de lecture. La température d'un local vapeur et de ses tuyauteries dépasse facilement la limite de 55 °C du PVC expansé : la face extérieure de la porte reste l'emplacement adapté.
| Plaque | Local désigné | Point d'attention réglementaire (arrêté du 23 juin 1978) |
|---|---|---|
| Sous-station | Local d'échange ou de mélange entre réseau primaire et réseau secondaire | Coupure du courant possible depuis l'extérieur (art. 29) |
| Sous-station vapeur | Sous-station alimentée en vapeur | Règles d'accès propres à la vapeur haute pression |
Parce que la vapeur sous pression présente des risques propres : brûlures graves, fuite peu visible près de son point d'émission, élévation rapide de la température du local. Indiquer la nature du fluide sur la porte permet aux techniciens et aux secours d'adapter leur approche avant d'entrer.
Toutes deux transfèrent la chaleur d'un réseau primaire vers les circuits du bâtiment. La sous-station vapeur reçoit de la vapeur plutôt que de l'eau chaude ou surchauffée, et l'arrêté du 23 juin 1978 soumet les sous-stations à vapeur haute pression à des règles d'accès plus strictes.
