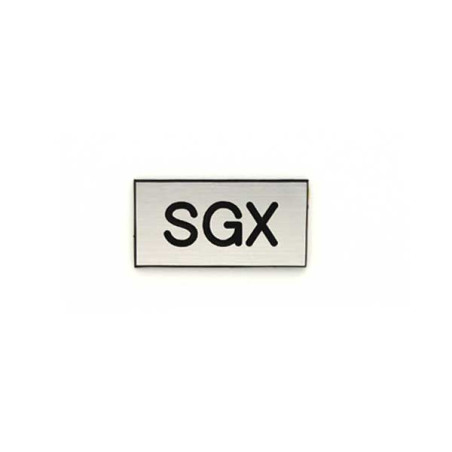

Étiquette de gaine technique SGX en Gravoply gravé bords biseautés

À quoi sert l'étiquette de gaine technique SGX

L'étiquette de gaine technique SGX identifie de manière permanente une gaine Services Généraux secondaire ou annexe d'un immeuble collectif, parking ou local technique tertiaire. Le libellé SGX (X comme variable distinctive) désigne une gaine SG distincte du tableau principal des Services Généraux, généralement utilisée dans les bâtiments comportant plusieurs zones de parties communes à équipements séparés : ailes distinctes d'un immeuble, sous-sols à plusieurs niveaux, parkings desservant plusieurs cages d'escalier, ensembles tertiaires à plateaux indépendants.

La pose à proximité immédiate de la trappe de visite ou sur la porte de gaine permet à l'électricien d'intervention, au mainteneur sous contrat de copropriété ou au service technique de distinguer immédiatement cette gaine annexe du tableau Services Généraux principal repéré par l'étiquette de gaine technique SG. Cette distinction évite les confusions lors d'une intervention sur l'éclairage d'une aile spécifique, sur un ascenseur secondaire ou sur une zone parking délimitée.

Cette identification relève d'une obligation réglementaire dans les établissements recevant du public. L'article MS 41 du règlement de sécurité contre les risques d'incendie dans les ERP (arrêté du 25 juin 1980) impose le repérage des installations techniques. Dans les immeubles collectifs, l'arrêté du 31 janvier 1986 demande l'identification des gaines techniques accessibles aux services de maintenance.

Caractéristiques techniques de l'étiquette de gaine SGX

Différence entre SG et SGX

SG et SGX désignent deux gaines Services Généraux distinctes dans un même bâtiment. L'étiquette SG est utilisée pour identifier le tableau Services Généraux principal, généralement situé dans le hall d'entrée ou le local technique central, qui alimente l'éclairage des parties communes principales, l'ascenseur, le désenfumage et le compteur Linky des charges communes.

L'étiquette SGX désigne une gaine Services Généraux secondaire dédiée à une zone distincte du bâtiment : aile annexe, sous-sol indépendant, parking à plusieurs niveaux, ensemble tertiaire à plateaux séparés. Le libellé SGX permet à l'intervenant de comprendre immédiatement qu'il s'agit d'une seconde installation Services Généraux, sans confusion avec le tableau principal.

Quel format choisir entre 40x20 et 60x40 mm

Le choix du format dépend du type de gaine à identifier et de la distance de lecture nécessaire pour l'intervenant.

Pour identifier les autres réseaux de la même gaine (eau, gaz, électricité, ventilation, chauffage), consultez la gamme complète des étiquettes de gaine technique. Pour identifier plusieurs réseaux d'un coup sur une seule pose, le lot de 6 étiquettes sécables regroupe FIBRE, ENEDIS, CHAUFF, SG, EAU et GAZ sur une plaque unique à séparer selon les besoins.

Pourquoi la gravure mécanique pour cette étiquette

Contrairement aux étiquettes gravées laser, l'étiquette de gaine technique SGX est réalisée par gravure mécanique sur graveur rotatif Gravotech. Cette technique creuse le plastique bicouche avec une fraise, ce qui donne un sillon profond et un contraste plus marqué que la gravure laser pour les libellés courts et standardisés.

La découpe est elle aussi réalisée mécaniquement, avec des bords biseautés caractéristiques. Ce biseau apporte une meilleure prise en main lors de la pose et un aspect visuel plus soigné que la découpe laser droite.

Pose de l'étiquette de gaine technique SGX

L'adhésif double face 3M intégré au verso de l'étiquette permet une pose immédiate sur surface propre, lisse et dégraissée. Les supports compatibles couvrent la majorité des configurations rencontrées en gaine technique : porte de gaine en métal peint, panneau de fermeture en bois mélaminé, paroi en placoplâtre lisse, carrelage faïence dans les locaux humides.

La pose se fait en trois gestes : dégraisser la surface à l'alcool isopropylique ou à l'éthanol, retirer le film protecteur de l'adhésif, presser fermement l'étiquette pendant 10 secondes pour activer l'adhésif. La température ambiante au moment de la pose doit être d'au moins 10 °C pour garantir une bonne tenue dans le temps.

Sur une surface poussiéreuse ou présentant des résidus, l'adhésif perd en efficacité. Dans ces cas-là, prévoir un nettoyage préalable plus poussé ou orienter le client vers une étiquette gravée laser personnalisée avec finition perçage et chaînette.

Stock permanent et livraison sous 48 h

L'étiquette de gaine technique SGX est un produit standard fabriqué par lots et maintenu en stock permanent dans notre atelier de Rambouillet. Cette gestion en stock permet une expédition sous 48 h sans seuil de quantité minimum ou maximum : que la commande porte sur 1 ou 500 étiquettes, le délai reste identique.

Fabrication française à Rambouillet

Aluplex fabrique l'ensemble de sa gamme d'étiquettes de gaine technique dans son atelier de Rambouillet sur des graveurs mécaniques Gravotech. Cette gamme couvre l'identification de l'ensemble des réseaux d'un immeuble ou d'un bâtiment tertiaire : gaz, eau froide, eau chaude, électricité, services généraux, chauffage, ventilation, télécommunications. Pour des libellés non standards ou des configurations personnalisées, une demande de devis permet une fabrication sur mesure en 4 jours ouvrés.

Questions fréquentes sur l'étiquette de gaine technique SGX

Quand utiliser SGX plutôt que SG

SGX est utilisé quand le bâtiment dispose d'au moins deux gaines Services Généraux distinctes correspondant à des zones différentes : une gaine SG principale pour les parties communes centrales, et une ou plusieurs gaines SGX pour des annexes, sous-sols ou ailes distinctes. Si le bâtiment ne dispose que d'une seule gaine Services Généraux, l'étiquette SG suffit.

Que désigne le X dans SGX

Le X est une variable distinctive utilisée par convention pour différencier une gaine Services Généraux secondaire de la gaine principale (SG). Cette nomenclature reste interne à Aluplex et permet aux installateurs de proposer une signalétique cohérente sur les bâtiments complexes. Pour des bâtiments comportant plusieurs gaines secondaires, une numérotation personnalisée (SG1, SG2, SG3) est possible par fabrication sur mesure en gravure laser.

Peut-on commander SGY ou SGZ pour numéroter plusieurs gaines

Pour numéroter plusieurs gaines Services Généraux annexes (SG1, SG2, SG3 ou SGX, SGY, SGZ), une fabrication sur mesure en gravure laser sur Gravoply permet de personnaliser les libellés selon le projet. Le délai de fabrication sur mesure est de 4 jours ouvrés.

Combien de temps tient l'adhésif 3M en intérieur

L'adhésif 3M double face intégré au verso est calibré pour une pose intérieure permanente sur surface propre. Sa tenue dépasse 10 ans sur support métal peint, PVC ou mélaminé. En environnement humide (gaine technique en pied d'immeuble, parking sous-sol), prévoir une vérification annuelle de l'adhérence et un éventuel renforcement par vis si la surface est dégradée.

Peut-on commander un format différent

Les deux formats standards couvrent la majorité des besoins de repérage de gaine technique. Pour un format hors catalogue, une demande de devis permet une fabrication sur mesure avec le même Gravoply et la même gravure mécanique. Le délai de fabrication sur mesure est de 4 jours ouvrés.
