ChoisirLa plaque Colonne sèche, imprimée en rouge sur fond blanc, signale le raccord d'alimentation d'une colonne sèche, comme l'exige l'article MS 19 du règlement de sécurité ERP.
Caractéristiques techniques
Description produit
La plaque Colonne sèche indique où les sapeurs-pompiers doivent brancher leur engin pour mettre en eau la colonne qui dessert les étages. Selon l'article 98 de l'arrêté du 31 janvier 1986, les habitations de la troisième famille B et de la quatrième famille comportent une colonne sèche de 65 mm par escalier ; en ERP, l'article MS 18 du règlement de sécurité fixe les cas d'équipement.
En ERP, l'article MS 19 du règlement du 25 juin 1980 exige que les raccords d'alimentation des colonnes sèches soient signalés et accompagnés d'une pancarte indiquant l'escalier ou le dispositif d'accès desservi. Le même article impose de les placer sur la façade la plus proche des bouches ou poteaux d'incendie, à 60 mètres au plus de ceux-ci. En habitation, l'article 98 de l'arrêté du 31 janvier 1986 fixe la distance du raccord à la prise d'eau normalisée sans traiter la signalisation : la plaque y relève de la bonne pratique.
| Bâtiment | Colonne sèche | Texte |
|---|---|---|
| ERP | Raccord signalé, escalier desservi indiqué | Règlement du 25 juin 1980, art. MS 19 |
| Habitation 3e famille B et 4e famille | Une colonne de 65 mm par escalier, une prise de 40 mm par niveau | Arrêté du 31 janvier 1986, art. 98 |
| Parc de stationnement de plus de 4 niveaux au-dessus ou 3 au-dessous | Colonnes de 65 mm dans les escaliers ou les sas | Arrêté du 31 janvier 1986, art. 96 |

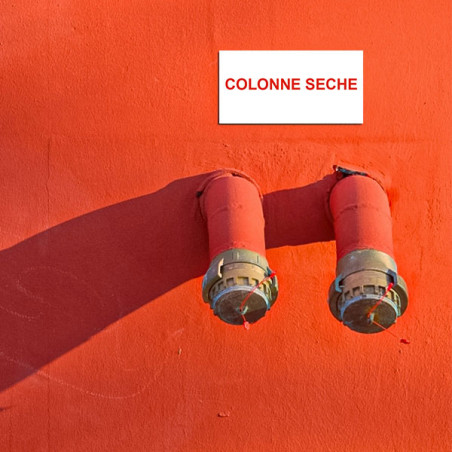

La plaque se pose sur la façade, au-dessus du coffret du raccord, visible depuis la voie des engins. Sur maçonnerie, le vissage assure une tenue durable aux intempéries ; sur la porte métallique d'un coffret, l'adhésif double face ou le rilsan évitent de percer le coffret.
Oui : la fiche Colonne sèche - Rouge porte le même libellé en texte blanc sur fond rouge, au format 150×75 mm, tandis que celle-ci est imprimée en rouge sur fond blanc. Aucun texte consulté n'impose l'une ou l'autre ; choisissez la couleur qui s'accorde avec la signalétique déjà posée en façade du bâtiment.
Le propriétaire ou l'exploitant. En habitation, l'article 101 de l'arrêté du 31 janvier 1986 lui impose de faire vérifier les colonnes sèches au moins une fois par an ; en ERP, la signalisation du raccord fait partie des exigences de l'article MS 19, contrôlées lors des visites de la commission de sécurité.
Oui, dès lors que l'article MS 19 interdit en principe le regroupement des raccords et impose d'indiquer l'escalier desservi : chaque raccord doit être identifiable isolément. Dans un bâtiment à plusieurs cages d'escalier, une plaque par raccord, complétée de l'escalier correspondant, évite toute erreur de branchement.
