La partie du système de distribution de gaz naturel appelée "branchement particulier" désigne la section située juste avant le compteur de gaz. Elle relie le compteur aux différentes parties de l'installation commune de l'immeuble, y compris la conduite principale, la conduite montante, les conduites dans les couloirs ou une boîte de répartition pour les compteurs individuels.
Les caractéristiques du "branchement particulier GAZ" :
-
Le branchement particulier ne doit pas traverser des espaces privés non desservis par lui, pour respecter les normes NF et garantir l'accès aux logements concernés. Lorsqu'il est installé à l'extérieur d'une gaine de protection, il doit être en tube d'acier ou de cuivre et protégé mécaniquement contre la corrosion pour assurer la durabilité. Un système d'aération approprié est requis pour garantir l'évacuation des gaz en cas de fuite.
-
Chaque branchement doit être équipé d'un dispositif de coupure individuelle positionné à la même hauteur que l'entrée de la tuyauterie dans le logement desservi. Si le compteur est dans une zone commune, le robinet du compteur fait office de dispositif de coupure. Ce robinet doit être accessible en permanence, facilement manœuvrable, et comporter une plaque d'identification indélébile pour une identification rapide.
-
Si le compteur est situé dans une zone commune, le robinet du compteur fait office de dispositif de coupure individuelle. Ce robinet doit répondre à certaines exigences essentielles :
- Le robinet de coupure gaz doit être accessible en permanence.
- Le robinet de coupure gaz doit être facilement manœuvrable.
- Le robinet de coupure gaz doit être équipé d'une plaque d'identification indélébile pour une identification claire.
Identification et repérage du robinet de branchement particulier GAZ :

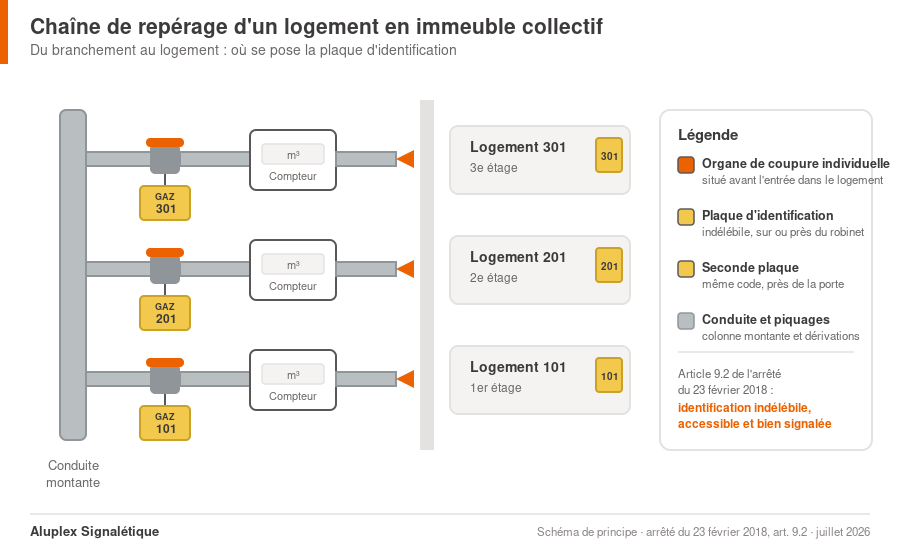

L'identification des installations GAZ, incluant les raccordements et les canalisations, est de la responsabilité du maître d'ouvrage. Une plaque d'identification indélébile, parfois appelée "foliotage", doit être fixée sur le robinet de branchement ou à proximité pour assurer la sécurité du bâtiment. Une seconde plaque, portant le même code, est souvent placée près du chambranle de la porte d'entrée principale pour faciliter l'identification.
Pour les compteurs regroupés dans un local technique gaz, un placard technique gaz (PTGE), ou un coffret gaz, la plaque d'identification doit inclure la référence de l'escalier et de l'étage du logement desservi.
Afin de faciliter l'identification du logement desservi, une seconde plaque, portant un code identique à celui de la première, doit être installée sur le chambranle de la porte d'entrée principale ou sur la plinthe, à proximité immédiate de cette porte.
Le code du robinet de coupure GAZ, fourni par GRDF pour chaque logement au moins 15 jours avant la date prévue de la mise en service, se compose de trois chiffres, correspondant au numéro de référence client.

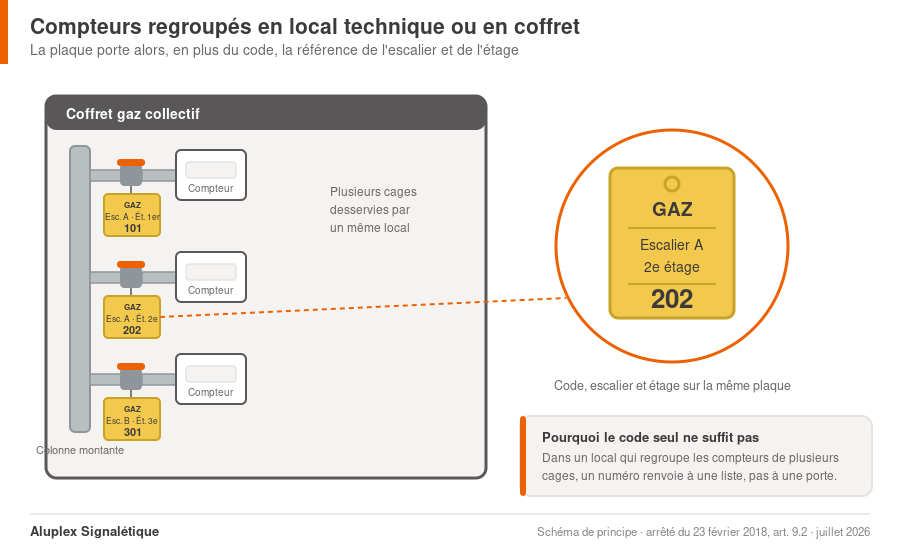

Cas particulier des compteurs regroupés dans un local technique gaz ou un placard technique ou un PTGE (Placard technique gaz équipé) :
Dans le cas où les compteurs de gaz sont regroupés dans un local technique gaz, un placard technique gaz ou un PTGE, la plaque d'identification du robinet doit comporter en plus du numéro mentionné précédemment, la référence de l'escalier et de l'étage du logement desservi, ce qui permet une identification plus précise du logement.
Les plaques T200 GRDF chez Aluplex Signalétique :
Nous disposons d'un stock important, nous pouvons vous livrer rapidement.
Aluplex Signalétique propose des solutions de plaques de consigne T200 GRDF, avec stock important pour une livraison rapide. Nos kits de plaques incluent :
-
Kit T200 avec chiffres non montés : pour une flexibilité d'installation
-
Kit T200 avec chiffres montés : livré trié et monté selon votre fichier, pour un gain de temps précieux !
-
En complément, nous proposons également plaque réglementaire à apposer près du coffret gaz, portant la mention "Manœuvre des robinets Attention" pour signaliser l'importance de la sécurité.
Conformité et sécurité des installations GAZ
Pour garantir l'étanchéité des installations, chaque raccord doit être inspecté, y compris les raccords de laiton et les raccords sous pression. Des adhésifs sont utilisés pour le marquage des tuyauteries, et des pictogrammes (pictos) indiquent la présence de gaz inflammable, comme le butane. Dans les ERP (Établissements Recevant du Public), les installations doivent respecter des normes strictes, avec des dispositifs de coupure accessibles et bien signalés.
Les installations peuvent inclure divers types de conduits et raccordements, tels que les tuyaux en PVC, inox ou acier, pour prévenir les risques de corrosion et assurer une durabilité. Les équipements comme les chauffe-eau et radiateurs raccordés doivent être soigneusement installés pour éviter tout risque de fuite.
Des tableaux électriques, des appareillages et des boîtiers électriques peuvent être nécessaires pour compléter l'installation et s’assurer que tout le système est en sécurité et conforme aux exigences du Consuel.
Sécurité, marquage et signalisation dans les espaces techniques
Les espaces techniques comme les locaux de raccordement, les boîtiers de dérivation, et les disjoncteurs doivent être bien marqués pour assurer un suivi de la sécurité. Le marquage est renforcé par l'utilisation de produits adhésifs résistants, garantissant une signalétique durable dans les environnements corrosifs. La ventilation (VMC) est également nécessaire pour une bonne aération, notamment dans les systèmes encastrés.
En résumé, Aluplex Signalétique s'engage à fournir des solutions de signalisation de qualité pour les installations de gaz, répondant aux exigences de sécurité, de marquage, et de conformité pour chaque environnement. Nos produits incluent des plaques résistantes aux éléments, facilitant la sécurité et la maintenance des installations GAZ, conformément aux normes en vigueur.
Sources : https://cegibat.grdf.fr/
