Repérage technique d'un data center : tuyauteries, câbles SSI et BMS

Publié le 28 mai 2026

Comment organiser la signalétique d'un data center ?

La signalétique d'un data center identifie l'ensemble des réseaux techniques qui font fonctionner un centre de données : circuits de refroidissement, courants forts, courants faibles, sécurité incendie et gestion technique du bâtiment. Sur un même site, ce repérage couvre plusieurs centaines de repères posés sur des supports variés. Les tuyauteries de fluides relèvent de la norme NF X 08-100, le repérage des câbles de sécurité incendie est imposé par la NF S 61-932, et l'identification de la gestion technique du bâtiment suit la nomenclature du cahier des charges du projet. Le choix entre gravure et film adhésif dépend de l'exposition du repère et de sa durée de vie attendue. Un centre de données réunit ainsi des contraintes que peu d'installations cumulent : diversité des réseaux, tenue en toiture sous rayonnement ultraviolet, et intégration de la pose dans un planning de chantier sans marge.

Aluplex Signalétique intervient régulièrement sur ce type d'installation. Un chantier récent mené aux côtés d'un intégrateur spécialisé en data centers a porté sur le repérage des tuyauteries d'eau glacée en toiture, des chemins de câbles de sécurité incendie et de gestion technique, des organes de détection et des vannes du réseau d'extinction, ainsi que sur la signalétique de sécurité d'un poste de transformation. La vidéo ci-dessous montre ce chantier ; les sections suivantes détaillent les réseaux repérés, les normes applicables à chacun et les supports retenus selon l'environnement de pose.

Points clés à retenir

Retour de chantier : repérage d'un data center par Aluplex

Eau glacée en toiture
Étiquette gravée sur fond vert, mention du fluide en clair et flèche de sens, posée sur tuyauterie calorifugée exposée au soleil.

Chemins de câbles
Étiquettes drapeau gravées fixées par colliers, avec un code couleur par réseau : rouge pour la sécurité incendie, jaune pour la gestion technique.

Réseau d'extinction
Repérage des vannes amont et aval et des organes de détection, codifiés par zone selon la nomenclature du projet.

Poste de transformation
Signalétique de sécurité bilingue français-anglais : accès restreint, risques du local, conduite à tenir en cas d'accident électrique.

Quels réseaux techniques faut-il repérer dans un data center ?

Un data center regroupe six familles de réseaux qui doivent chacune recevoir un repérage adapté : le refroidissement, les courants forts, les courants faibles, la sécurité incendie, la gestion technique du bâtiment et les organes de sécurité. Les courants forts couvrent la distribution électrique, des tableaux et armoires électriques basse tension jusqu'aux onduleurs et aux groupes électrogènes, et leur repérage identifie les départs, les organes de coupure et l'appareillage sensible. Les courants faibles regroupent le câblage informatique des baies, la fibre optique, les réseaux de communication et les liaisons de la gestion technique. À ces réseaux d'exploitation s'ajoutent les réseaux de sûreté, le contrôle d'accès et la détection d'intrusion, dont le repérage et les protections répondent aux mêmes exigences de conformité et de lisibilité durable.

Le périmètre repéré sur un chantier de data center dépasse celui des gaines techniques d'un bâtiment courant. Là où une résidence ou un immeuble tertiaire concentre ses réseaux dans des colonnes techniques, un centre de données multiplie les locaux, les toitures techniques et les salles serveurs, chacun avec ses contraintes propres. Pour le repérage des gaines techniques en bâtiment classique, le guide des étiquettes de gaine technique traite le cas général, tandis que le présent article se concentre sur les spécificités du data center.

Le tableau suivant met en regard chaque réseau, le support recommandé et la référence normative ou conventionnelle applicable.

Correspondance entre les réseaux, les supports et les références applicables

Tuyauteries d'eau glacée
Support : étiquette gravée (toiture) ou film couleur (intérieur)
Référence : NF X 08-100 (couleurs) et NF X 08-002 (nuancier)

Courants forts et réseaux électriques
Support : étiquette gravée, plaque d'armoire électrique
Référence : repérage conventionnel, cahier des charges

Courants faibles, câblage des baies et fibre optique
Support : étiquette de câble, drapeau
Référence : ANSI/TIA-606 et EN 50174-1 (volontaires)

Câbles de sécurité incendie
Support : étiquette drapeau aux bornes
Référence : NF S 61-932 (obligatoire)

Sondes et automates GTB
Support : étiquette gravée
Référence : nomenclature du projet

Vannes et organes de sécurité
Support : plaque gravée, repère couleur
Référence : NF X 08-100 et signalétique de sécurité

Le câblage informatique des baies suit une codification hiérarchique fixée par des référentiels volontaires. L'ANSI/TIA-606 côté américain et l'EN 50174-1 côté européen définissent une nomenclature qui relie chaque câble à son armoire, son panneau de brassage et son port, afin de tracer une connexion en quelques secondes plutôt qu'en plusieurs heures. Ces référentiels ne sont pas obligatoires, à la différence de la NF S 61-932 applicable aux câbles de sécurité incendie, mais ils structurent la quasi-totalité des installations de câblage structuré. Les repères posés sur les câbles courants forts et faibles relèvent des étiquettes de câble gravées, adaptées à une densité de connexions élevée.

Comment repérer les tuyauteries d'eau glacée en data center ?

Les circuits d'eau glacée d'un data center se repèrent selon la NF X 08-100, qui fixe les couleurs conventionnelles d'identification des fluides en tuyauteries rigides, l'eau glacée entrant dans la famille de l'eau. Le repère indique la nature du fluide par sa couleur de fond, sa dénomination en clair et le sens de circulation par une flèche, le nuancier des teintes relevant de la NF X 08-002. Dans un centre de données, ces circuits alimentent les centrales de traitement d'air et les unités de climatisation de précision qui maintiennent la température des salles serveurs, par des équipements souvent désignés par les sigles CRAC et CRAH. Sur un réseau complexe, le repère distingue le départ et le retour, ce qui permet à un technicien de maintenance d'identifier un circuit sans consulter le plan et limite les erreurs de manœuvre sur les vannes.

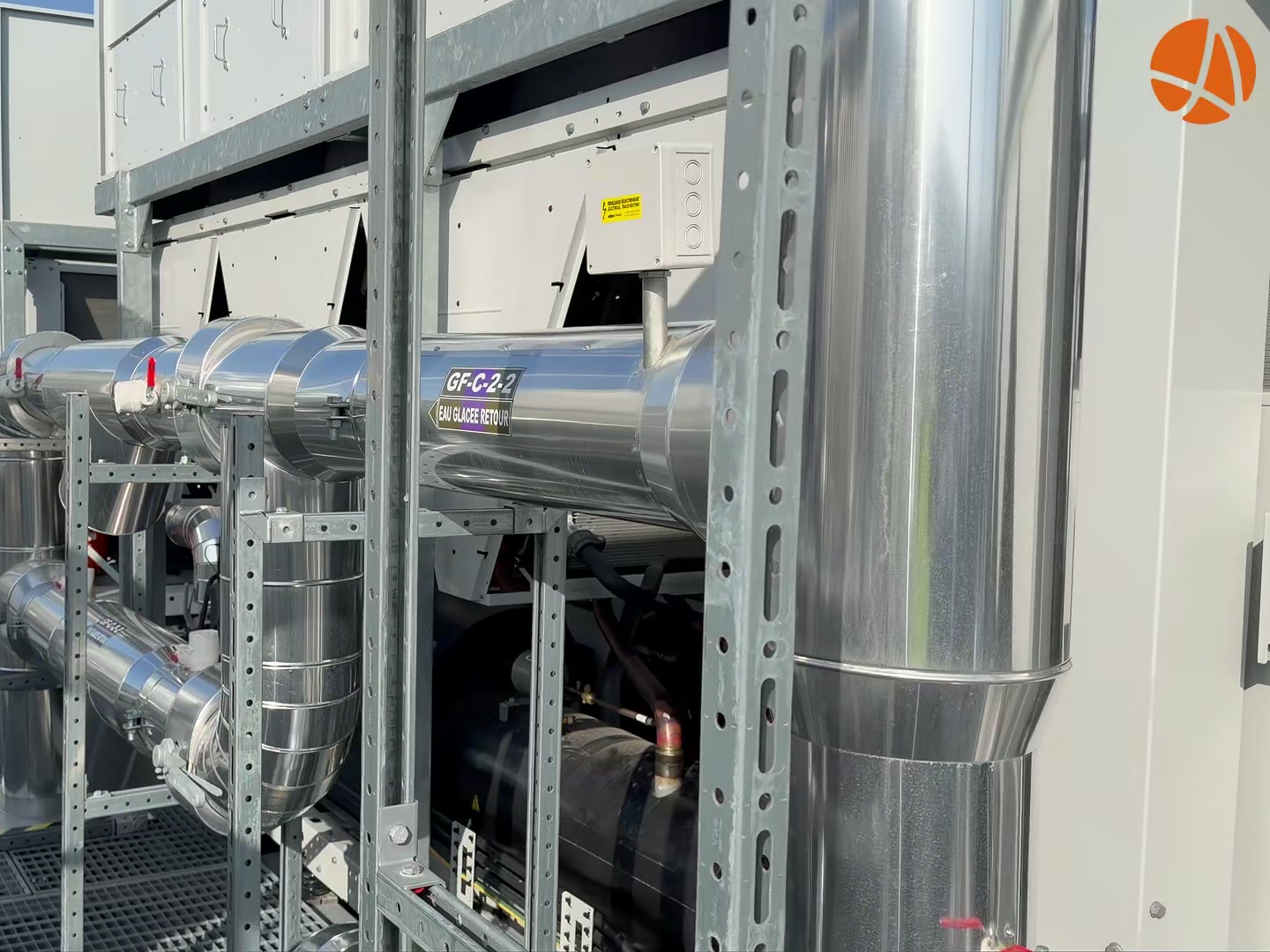

Repère gravé d'une tuyauterie d'eau glacée en toiture : fluide indiqué en clair et flèche de sens, conforme à la NF X 08-100.

L'emplacement des tuyauteries détermine la technique retenue. Lorsque les circuits d'eau glacée sont installés en toiture, configuration fréquente pour évacuer la chaleur des serveurs, les repères subissent les rayonnements ultraviolets, les variations thermiques et les intempéries. Sur le chantier filmé, ces circuits ont été repérés par une étiquette gravée verte portant la mention du fluide en clair et une flèche de sens, posée sur la tuyauterie calorifugée exposée au soleil : la gravure conserve son contraste là où un film adhésif standard peut se décoller ou se décolorer sous exposition prolongée. Les règles de pose, les tailles normalisées et l'application à tous les secteurs sont détaillées dans le guide du repérage de tuyauterie selon la NF X 08-100.

Comment repérer les câbles de sécurité incendie en data center ?

Le repérage des câbles d'un système de sécurité incendie est obligatoire et imposé par la norme NF S 61-932, qui fixe les règles d'installation du système de mise en sécurité incendie. Cette norme exige un repérage sur le câble, au niveau des bornes de chaque matériel central, de chaque dispositif de commande, des équipements d'alimentation électrique et des boîtes de jonction ou de dérivation, lisible et résistant après connexion. Sur le chantier, ces câbles ont été repérés par étiquettes drapeau rouges gravées, fixées par colliers le long des chemins de câbles, chaque étiquette portant un identifiant de zone et de fonction. Les vannes amont et aval du réseau d'extinction ont reçu un repère gravé indiquant leur fonction, afin qu'une intervention sur un circuit n'expose à aucune confusion avec un autre.

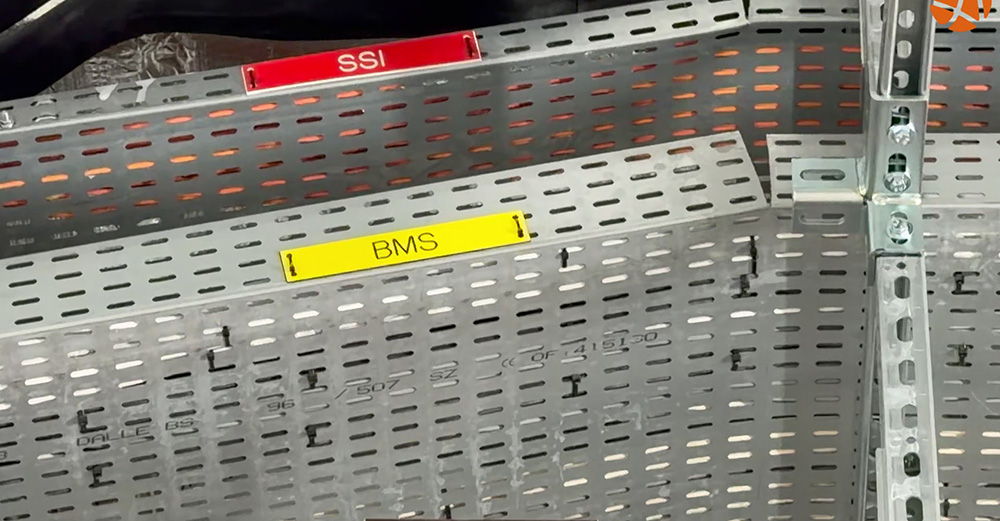

Étiquettes drapeau gravées sur les chemins de câbles : code couleur par réseau, rouge pour la sécurité incendie, jaune pour la gestion technique.

Une distinction évite une erreur fréquente dans les dossiers techniques. La NF S 61-932 régit l'installation et le repérage des câbles, tandis que les normes NF S 61-934, NF S 61-935 et NF S 61-936 régissent la conception des matériels, respectivement les centralisateurs de mise en sécurité incendie, les unités de signalisation et les équipements d'alarme. Confondre une norme de repérage avec une norme de conception du matériel affaiblit la crédibilité d'un dossier aux yeux d'un coordinateur SSI. L'organisation générale de la mise en sécurité est décrite dans l'article consacré au système de sécurité incendie et ses catégories.

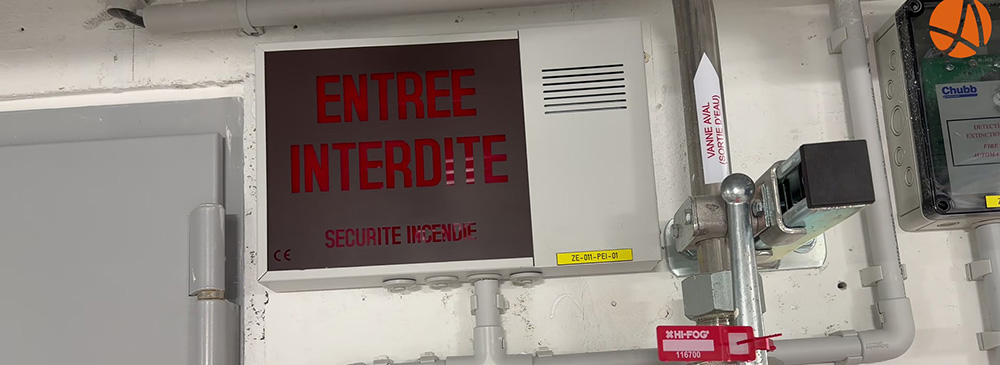

Repérage des vannes amont et aval du réseau d'extinction et d'un organe de détection, codifiés par zone selon la nomenclature du projet.

Comment identifier les sondes et automates de gestion technique du bâtiment ?

Le repérage des sondes, automates et armoires de gestion technique du bâtiment ne relève d'aucune norme d'étiquetage obligatoire en France et suit la nomenclature du cahier des charges du projet. La gestion technique du bâtiment, désignée par les sigles GTB, GTC ou BMS, s'organise en trois couches : les capteurs et sondes qui collectent les données, le réseau qui les transmet, et la supervision logicielle qui les traite. Chaque sonde de température, d'hygrométrie ou de présence reçoit un identifiant propre, défini par l'intégrateur ou le bureau d'études selon une codification cohérente sur l'ensemble du site. En l'absence de cadre normatif, la lisibilité et la durabilité de l'étiquette conditionnent directement l'exploitation à long terme. Sur le chantier, les liaisons de gestion technique ont été repérées par étiquettes drapeau jaunes gravées le long des chemins de câbles.

Le décret du 20 juillet 2020, dit décret BACS, modifié par le décret du 7 février 2023, impose l'installation de systèmes d'automatisation et de contrôle dans de nombreux bâtiments tertiaires. Ce texte rend la gestion technique du bâtiment obligatoire dans son champ d'application, sans fixer aucune règle sur le repérage physique des sondes et automates. La gravure conserve sa lisibilité sur toute la durée de vie de l'équipement, sans risque d'effacement ni de décollement, ce qui en fait le support privilégié pour des points de mesure destinés à rester en service plusieurs années.

Quel support choisir selon l'exposition du repère ?

Le choix du support dépend de l'exposition du repère, de sa durée de vie attendue et du niveau de lisibilité recherché. Un repère placé en toiture, exposé aux ultraviolets et aux écarts de température, n'appelle pas la même solution qu'une étiquette posée dans un local climatisé. Une plaque d'armoire ou de tableau basse tension, lue de près, privilégie un contraste net et une gravure profonde, tandis qu'une étiquette traversant une paroi coupe-feu doit rester lisible sans compromettre l'étanchéité du dispositif. La règle appliquée en atelier consiste à faire correspondre la technique à la contrainte terrain plutôt qu'à imposer une solution unique à tout le site.

Le tableau suivant met en regard les usages courants en data center et les supports adaptés.

Choix du support et de la technique selon l'usage

Repérage durable intérieur
Support : plastique bicouche gravé 1,3 mm
Raison : contraste permanent sans encrage, lecture rapide

Repérage en toiture
Support : aluminium ou inox gravé, bicouche stabilisé UV
Raison : tenue aux ultraviolets, aux intempéries et aux variations thermiques

Marquage couleur des fluides en intérieur
Support : film adhésif couleur
Raison : application sur tuyauterie ronde, couleurs NF X 08-100

Repérage des câbles de baies
Support : étiquette drapeau sur collier
Raison : lisibilité dans une densité de câblage élevée

Le plastique bicouche constitue la matière de référence pour le repérage gravé : la gravure retire la couche de surface et révèle la couleur du fond, ce qui produit un contraste immédiat et durable, sans encre susceptible de s'effacer. Pour les environnements exposés, une version stabilisée contre les ultraviolets conserve sa lisibilité face au soleil et aux variations thermiques. Les plaques et étiquettes gravées en plastique bicouche couvrent aussi bien le repérage industriel que l'identification des locaux et des équipements.

Comment tenir le planning de pose sur un chantier data center ?

Sur un chantier de data center, la pose des repères s'inscrit dans un planning serré où chaque corps de métier intervient dans une fenêtre définie. La signalétique se pose en fin de chantier, une fois les réseaux installés par l'électricien, le monteur en fluides et l'installateur des équipements, mais avant la mise en service, ce qui laisse une marge réduite. Tout retard sur le repérage décale la réception de l'installation, d'où l'exigence de produire et de livrer l'ensemble des repères dans les délais imposés sans freiner les autres intervenants.

La maîtrise du planning repose sur l'anticipation des séries en atelier. Lorsque la nomenclature des réseaux est connue à l'avance, la production des étiquettes gravées, des marqueurs de fluides et des repères de câbles est lancée en amont, de sorte que la pose sur site se concentre sur l'installation et non sur la fabrication. La fabrication dans l'atelier de Rambouillet, sans intermédiaire, permet d'ajuster les quantités et de réagir aux modifications de dernière minute fréquentes sur ce type de projet. C'est cette habitude des contraintes propres aux data centers, développée au fil d'interventions répétées, qui permet de livrer un repérage complet dans le rythme du chantier.

Questions fréquentes sur la signalétique d'un data center

Quelle norme s'applique au repérage des tuyauteries d'un data center ?

Le repérage des tuyauteries d'un data center relève de la norme NF X 08-100, qui définit les couleurs conventionnelles d'identification des fluides en tuyauteries rigides, le nuancier des teintes étant fixé par la norme NF X 08-002. Pour les circuits d'eau glacée, le repère indique la famille du fluide par sa couleur de fond, sa dénomination en clair et le sens de circulation par une flèche.

Le repérage des câbles de sécurité incendie est-il obligatoire ?

Le repérage des câbles de sécurité incendie est obligatoire et imposé par la norme NF S 61-932 relative aux règles d'installation du système de mise en sécurité incendie. Cette norme exige un repérage sur le câble, au niveau des bornes de chaque matériel central et des boîtes de jonction, lisible et résistant dans le temps afin de faciliter les interventions de maintenance.

Quelle norme encadre le repérage du câblage informatique ?

Le repérage du câblage informatique d'un data center suit des référentiels volontaires : l'ANSI/TIA-606 et l'EN 50174-1, qui définissent une codification hiérarchique reliant chaque câble à son armoire, son panneau de brassage et son port. Ces normes ne sont pas obligatoires, mais elles structurent la traçabilité des connexions et facilitent la maintenance des baies.

Quel support résiste au repérage en toiture ?

Pour un repérage en toiture, exposé aux ultraviolets et aux variations de température, un support gravé en aluminium, en inox ou en plastique bicouche stabilisé conserve sa lisibilité dans le temps. La gravure révèle un contraste permanent sans encre, contrairement à un film adhésif standard qui peut se décolorer ou se décoller sous exposition prolongée.

La signalétique d'un data center conditionne l'exploitation du site pendant toute sa durée de vie : du marquage des tuyauteries d'eau glacée au repérage des câbles de sécurité incendie, en passant par la gestion technique du bâtiment et la signalétique de sécurité des locaux à risque, chaque famille de réseaux appelle un support adapté à son exposition et conforme aux normes en vigueur. C'est la capacité à traiter l'ensemble d'un site dans le rythme du chantier qui distingue un atelier apte à couvrir un centre de données dans son intégralité.
