Le nuancier AFNOR NF X 08-002 regroupe des références de couleurs qui servent au repérage des fluides dans les tuyauteries rigides, en lien avec la norme NF X 08-100.
Dans un local technique, une chaufferie, une usine ou une galerie de réseaux, la couleur d’une tuyauterie donne une information immédiate sur la famille de fluide transportée. Air, eau, vapeur, gaz, huiles, acides, bases ou fluides d’extinction incendie ne doivent pas se confondre. Le marquage réduit les erreurs d’intervention, facilite la maintenance et améliore la lecture des réseaux par les équipes internes, les entreprises extérieures et les secours.
Réponse rapide : la NF X 08-002 donne des références de couleurs AFNOR. La NF X 08-100 définit leur emploi pour identifier les fluides dans les tuyauteries rigides. Sur site, un repère lisible associe la couleur de fond, le nom du fluide, le sens d’écoulement et les pictogrammes de danger lorsque le fluide présente un risque.
À quoi sert la NF X 08-002 pour les couleurs de tuyauterie ?
La NF X 08-002 sert de référence colorimétrique pour désigner des couleurs AFNOR employées dans le repérage technique.
La norme NF X 08-002 correspond à la collection réduite des couleurs AFNOR. Elle ne décrit pas à elle seule la méthode complète de repérage des tuyauteries. Elle apporte les références de teintes, tandis que la NF X 08-100 organise l’identification des fluides par couleurs conventionnelles sur les tuyauteries rigides.
Cette distinction évite une confusion fréquente. La page actuelle traite des couleurs de repérage des fluides. Pour le choix d’une couleur de plaque, de panneau, de vinyle ou de signalétique générale, consultez plutôt notre page nuancier AFNOR pour la signalétique.
Quelle différence entre NF X 08-002 et NF X 08-100 ?
La NF X 08-002 désigne des couleurs, tandis que la NF X 08-100 décrit le repérage des fluides dans les tuyauteries rigides.
| Référence | Rôle | Application terrain |
|---|---|---|
| NF X 08-002 | Collection réduite de couleurs AFNOR, avec désignation et catalogue de teintes. | Identifier la référence couleur à employer pour un repère, une bague, une flèche ou une étiquette. |
| NF X 08-100 | Identification des fluides circulant dans les tuyauteries rigides par couleurs conventionnelles. | Associer une couleur de fond à une famille de fluide : air, eau, vapeur, gaz, huile, acide, base, incendie. |
| Arrêté du 4 novembre 1993 | Signalisation de sécurité et de santé au travail, avec règles spécifiques pour les substances dangereuses. | Ajouter un pictogramme CLP ou un symbole de danger sur les tuyauteries apparentes concernées. |
Quelles sont les couleurs AFNOR des familles de fluides ?
Chaque famille de fluide reçoit une couleur conventionnelle afin que les opérateurs identifient rapidement la nature du réseau.
Les teintes affichées ci-dessous donnent un repère visuel indicatif. Le rendu réel varie selon l’écran, le support, le procédé d’impression et les conditions de pose. Pour une fabrication normalisée, nous raisonnons avec la référence AFNOR, le fluide transporté et le contexte d’intervention.
| Famille de fluide | Couleur conventionnelle | Référence AFNOR | Pastille indicative | Exemples de réseaux |
|---|---|---|---|---|
| Air | Bleu clair | A 571 | Air comprimé, air technique, réseau pneumatique. | |
| Vapeur d’eau | Gris clair aluminium | A 690 | Vapeur, réseau thermique, conduite de chauffage industriel. | |
| Autres gaz | Jaune orangé moyen | A 340 | Gaz techniques, gaz industriels, réseau gaz hors famille particulière. | |
| Eau | Vert jaune | A 466 | Eau froide, eau chaude, eau industrielle, eau de process. | |
| Huiles et combustibles liquides | Marron clair | A 020 | Huile minérale, huile végétale, combustible liquide. | |
| Acides et bases | Violet pâle | A 790 | Acide chlorhydrique, soude, produits corrosifs en circulation. | |
| Fluides d’extinction incendie | Rouge orangé vif | A 801 | Sprinkler, colonne incendie, réseau d’extinction. | |
| Autres liquides | Noir | A 603 | Liquides techniques ne relevant pas des familles précédentes. | |
| Autres produits | Blanc | Selon cas | Produits spécifiques à identifier selon l’analyse du réseau. |
Comment lire un marqueur de tuyauterie ?
Un marqueur de tuyauterie se lit en croisant la couleur de fond, le texte du fluide, le sens d’écoulement et les pictogrammes éventuels.
La couleur de fond indique la famille du fluide. Le texte indique le fluide exact. La flèche indique le sens de circulation. Lorsque le fluide présente un danger chimique ou physique, les pictogrammes CLP complètent l’information. Ce marquage donne une lecture opérationnelle aux équipes de maintenance, aux entreprises intervenantes et aux secours.
- Couleur de fond : famille du fluide.
- Nom du fluide : identification en clair, par exemple air comprimé, eau chaude, acide chlorhydrique.
- Flèche : sens d’écoulement du fluide.
- Pictogrammes : danger, corrosion, inflammabilité, toxicité ou autre risque identifié.
- Répétition du marquage : lecture maintenue près des vannes, raccordements, traversées et zones d’intervention.
Quand ajouter un pictogramme CLP sur une tuyauterie ?
Un pictogramme CLP doit accompagner le repérage lorsque la tuyauterie apparente contient ou transporte une substance ou un mélange dangereux.
Le codage couleur ne remplace pas la signalisation du danger. Pour un acide, une base, un produit inflammable, un gaz sous pression ou un fluide toxique, le repère doit porter une information compréhensible sans ambiguïté. La couleur conventionnelle classe la famille du fluide, tandis que le pictogramme signale le danger précis.
Exemple terrain Aluplex :
Pour une tuyauterie d’acide chlorhydrique, nous privilégions un marqueur associant la couleur de famille des acides et bases, le nom du fluide, la flèche de circulation et les pictogrammes CLP adaptés. Sur une tuyauterie calorifugée, nous proposons un support avec bande d’Armaflex afin d’améliorer l’adhérence sur l’isolant.
Où placer les repères de tuyauterie ?
Les repères doivent être placés sur les zones visibles, près des points sensibles et à intervalles suffisants pour maintenir la lecture du réseau.
Nous recommandons de placer le marquage près des vannes, des raccordements, des traversées de murs, des départs de réseau, des changements de direction, des entrées et sorties de locaux techniques. Dans une zone dense, le repère doit rester lisible sans démontage, sans recherche prolongée et sans interprétation.
| Zone de pose | Intérêt du marquage | Point de vigilance |
|---|---|---|
| Vannes et organes de coupure | Identifier rapidement le réseau à isoler. | Garder la flèche lisible dans le sens d’écoulement. |
| Traversées de parois | Retrouver la continuité du réseau d’un local à l’autre. | Répéter le repère de chaque côté si nécessaire. |
| Piquages et raccordements | Éviter une confusion entre réseaux proches. | Associer couleur, texte et flèche. |
| Locaux techniques | Faciliter la maintenance et les contrôles. | Choisir un format lisible selon la distance de lecture. |
Quel support choisir pour un repère de tuyauterie ?
Le support dépend du diamètre, de la surface, de la température, de l’environnement et de la durée de vie attendue.
Un adhésif convient à une canalisation lisse, propre et sèche. Un support adapté s’impose sur calorifugeage, surface irrégulière, environnement humide ou zone exposée. La lisibilité dépend aussi du format, de la hauteur du texte et du contraste entre le marquage et son environnement.
| Contexte | Solution adaptée | Contrôle avant pose |
|---|---|---|
| Tuyauterie rigide lisse | Marqueur adhésif avec couleur, texte et flèche. | Nettoyer et sécher le support. |
| Tuyauterie calorifugée | Marqueur avec support adapté aux surfaces isolées. | Vérifier l’accroche sur l’isolant. |
| Fluide dangereux | Repère avec pictogrammes CLP, nom du fluide et flèche. | Contrôler la cohérence avec la fiche de données de sécurité. |
| Zone dense ou éloignée | Format agrandi ou marquage répété. | Tester la lecture depuis la zone d’intervention. |

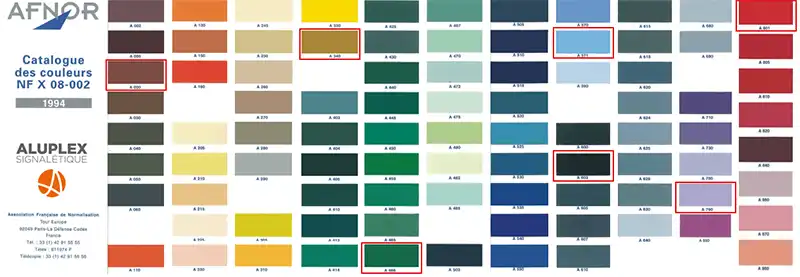

Où télécharger le nuancier AFNOR NF X 08-002 ?
Le nuancier AFNOR NF X 08-002 aide à retrouver les références de couleurs employées dans le repérage des fluides.
Pour la méthode complète d’identification des fluides, consultez aussi notre page dédiée à la norme NF X 08-100 pour les tuyauteries rigides.
Comment commander un marqueur de tuyauterie aux couleurs normalisées ?
Un marqueur de tuyauterie doit reprendre le fluide, la couleur conventionnelle, le sens d’écoulement, les pictogrammes requis et le support de pose.
Aluplex Signalétique fabrique à Rambouillet des marqueurs de tuyauterie sur mesure pour les réseaux d’air, d’eau, de vapeur, de gaz, d’huiles, d’acides, de bases et de fluides d’extinction incendie. Nous adaptons le format au diamètre, au support, à la distance de lecture et aux contraintes de pose.
Besoin d’un repère de tuyauterie NF X 08-100 ?
Nous fabriquons vos marqueurs avec couleur AFNOR, texte, flèche, pictogrammes CLP et support adapté au réseau.
Voir les repérages de tuyauterie | Demander conseil à l’atelier Aluplex
Sources officielles sur les couleurs de tuyauterie
Cette page s’appuie sur les références suivantes :
- AFNOR, NF X 08-002, collection réduite des couleurs
- AFNOR, NF X 08-100, identification des fluides par couleurs conventionnelles
- INRS ED 88, codage couleur des tuyauteries rigides
- Arrêté du 4 novembre 1993 relatif à la signalisation de sécurité et de santé au travail
Questions fréquentes sur le nuancier AFNOR NF X 08-002
La NF X 08-002 suffit-elle pour repérer une tuyauterie ?
Non, la NF X 08-002 donne des références de couleurs, tandis que la NF X 08-100 décrit l’identification des fluides dans les tuyauteries rigides.
Quelle couleur AFNOR correspond à l’eau ?
L’eau est associée au vert jaune, avec la référence AFNOR A 466 dans le repérage des familles de fluides.
Quelle couleur AFNOR correspond aux acides et bases ?
Les acides et bases sont associés au violet pâle, avec la référence AFNOR A 790.
Faut-il ajouter une flèche sur un marqueur de tuyauterie ?
Oui, la flèche indique le sens d’écoulement du fluide et facilite l’intervention près des vannes, raccordements et zones techniques.
Une couleur suffit-elle pour un fluide dangereux ?
Non, un fluide dangereux doit être identifié par un repère lisible intégrant le nom du fluide et les pictogrammes de danger adaptés.
Aluplex fabrique-t-il des marqueurs de tuyauterie sur mesure ?
Oui, Aluplex fabrique des marqueurs de tuyauterie sur mesure avec couleur AFNOR, texte, flèche, pictogrammes CLP et support adapté au site.
