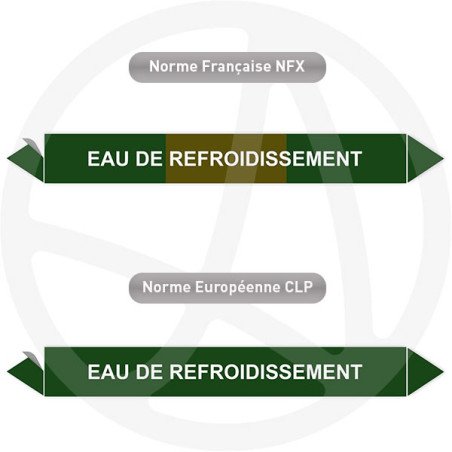

Repérage de tuyauterie NFX ou CLP Eau de refroidissement

Le repérage de tuyauterie Eau de refroidissement identifie un circuit d'eau qui évacue la chaleur d'un procédé ou d'une machine. Il s'adresse aux exploitants industriels, aux responsables maintenance et aux bureaux d'études. Distinguer l'eau de refroidissement des autres réseaux d'eau clarifie l'installation et fiabilise les interventions sur les échangeurs et les tours aéroréfrigérantes.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, PEHD
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau de refroidissement ?

Le repérage Eau de refroidissement sert à identifier le circuit qui évacue la chaleur d'un procédé ou d'une machine. Sur un site industriel, l'eau de refroidissement circule vers des échangeurs ou des tours aéroréfrigérantes. La repérer permet de :

• faciliter la maintenance et le suivi du circuit ;
• distinguer le refroidissement des réseaux d'eau potable et de procédé ;
• localiser les échangeurs, pompes et raccordements ;
• fiabiliser le diagnostic des transferts de chaleur.

Quelle couleur impose la norme NF X 08-100 ?

L'eau de refroidissement relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau de refroidissement ». Le fond vert caractérise la famille eau tandis que le texte précise la fonction de refroidissement. La flèche indique le sens de circulation du circuit.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau de refroidissement ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère le long du circuit, près des échangeurs et des pompes ;
• placer un marqueur aux raccordements aux tours aéroréfrigérantes ;
• répéter le repérage aux changements de direction et le long des lignes ;
• pour une pose extérieure proche d'une tour, prévoir l'option protection UV.

Fiche technique du repère Eau de refroidissement

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, ambiances industrielles, exposition extérieure (option UV)
• Supports compatibles : acier, inox, PVC, PEHD
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Protection UV : recommandée pour une pose extérieure proche d'une tour aéroréfrigérante.
• Surfaces difficiles : pour les conduites texturées ou exposées.
• QR code : renvoi vers le schéma du circuit de refroidissement.
• Repérage en rouleau : pour les longues conduites de refroidissement.

Où poser le repère Eau de refroidissement sur le réseau ?

Le repère se pose le long du circuit de refroidissement, près des échangeurs, des pompes et des raccordements aux tours aéroréfrigérantes. On le répète aux changements de direction et le long des lignes. Il s'associe aux repères Eau process et Eau industrielle selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau de refroidissement

Eau de refroidissement et eau glacée, quelle distinction ?

L'eau de refroidissement évacue la chaleur d'un procédé vers l'extérieur, tandis que l'eau glacée produit du froid pour la climatisation. Toutes deux relèvent du fond vert de la famille eau et se distinguent par la dénomination.

Le marqueur résiste-t-il sur un circuit de tour aéroréfrigérante ?

Oui. Le vinyle 100 µ résiste à l'humidité des circuits de refroidissement. Pour une pose extérieure proche d'une tour, l'option protection UV préserve les couleurs.

Quel format pour un circuit de refroidissement ?

Le 100×25 mm convient aux conduites courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.

Peut-on personnaliser le texte du marqueur ?

Oui, on peut préciser le procédé ou la machine refroidie, utile sur les sites à plusieurs circuits.

Le repérage Eau de refroidissement clarifie le réseau industriel : en identifiant le circuit qui évacue la chaleur d'un procédé, il fiabilise la maintenance des échangeurs et des tours aéroréfrigérantes.
