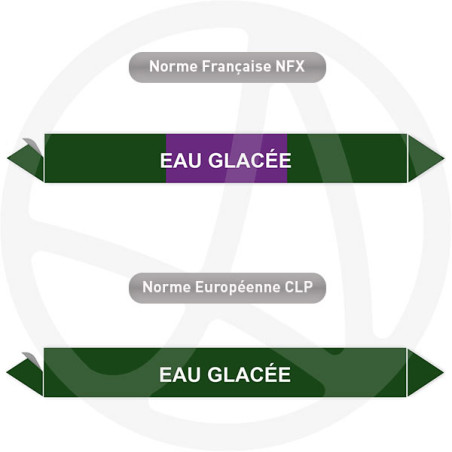

Repérage de tuyauterie Eau glacée NF X 08-100

Le repérage de tuyauterie Eau glacée identifie un réseau d'eau glacée produit par un groupe froid pour alimenter la climatisation. Il s'adresse aux exploitants CVC, aux frigoristes et aux bureaux d'études. Le marqueur générique « Eau glacée » convient lorsque la distinction aller-retour n'est pas requise et établit l'appartenance du réseau au circuit de froid.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau glacée ?

Le repérage Eau glacée sert à identifier le réseau d'eau glacée de climatisation au sein des conduites d'un local technique. Il distingue le circuit de froid des réseaux de chauffage et d'eau sanitaire. Le repère permet de :

• identifier le circuit de froid parmi les autres réseaux d'eau ;
• suivre la desserte de la climatisation ;
• localiser le groupe froid, les vannes et les dérivations ;
• préparer une distinction aller-retour si nécessaire.

Quelle couleur impose la norme NF X 08-100 pour l'eau glacée ?

L'eau glacée relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glacée ». Le fond vert caractérise la famille eau tandis que le texte précise la nature froide du fluide. Une indication d'état peut compléter le repère pour signaler la basse température du circuit.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau glacée ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère le long du réseau d'eau glacée, près du groupe froid et des vannes ;
• placer un marqueur aux dérivations vers les terminaux et aux traversées de mur ;
• répéter le repérage le long du parcours ;
• sur calorifuge exposé à la condensation, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau glacée

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, condensation, basses températures, environnement technique
• Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour le calorifuge des réseaux de froid, exposé à la condensation.
• Protection UV : pour une conduite en zone exposée.
• QR code : renvoi vers le schéma du réseau d'eau glacée.
• Repérage en rouleau : pour les longues antennes de distribution.

Où poser le repère Eau glacée sur le réseau ?

Le repère se pose le long du réseau d'eau glacée, près du groupe froid, des vannes et des dérivations vers les terminaux. On le répète aux traversées de mur et aux changements de direction. Il s'associe aux repères Eau glacée aller et retour selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau glacée

Faut-il préciser l'aller et le retour ?

Lorsque les deux conduites cheminent côte à côte, préciser l'aller et le retour facilite l'équilibrage. Le repère générique Eau glacée convient pour signaler l'appartenance au circuit de froid, sans distinguer le sens. Le choix dépend du niveau de détail recherché.

Le marqueur résiste-t-il à la condensation ?

Oui. Les réseaux d'eau glacée produisent de la condensation sur le calorifuge. Le vinyle 100 µ et l'option surfaces difficiles assurent la tenue de l'adhésif sur ces supports humides.

Eau glacée et eau glycolée, quelle différence ?

L'eau glycolée contient un antigel qui protège le circuit du gel, contrairement à l'eau glacée pure. Toutes deux relèvent du fond vert et se distinguent par la dénomination.

Quel format pour un collecteur d'eau glacée ?

Un collecteur de gros diamètre appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.

Le repérage Eau glacée identifie le circuit de froid : fond vert de la famille eau, il se précise ensuite par l'aller et le retour pour fiabiliser l'équilibrage de la climatisation.
