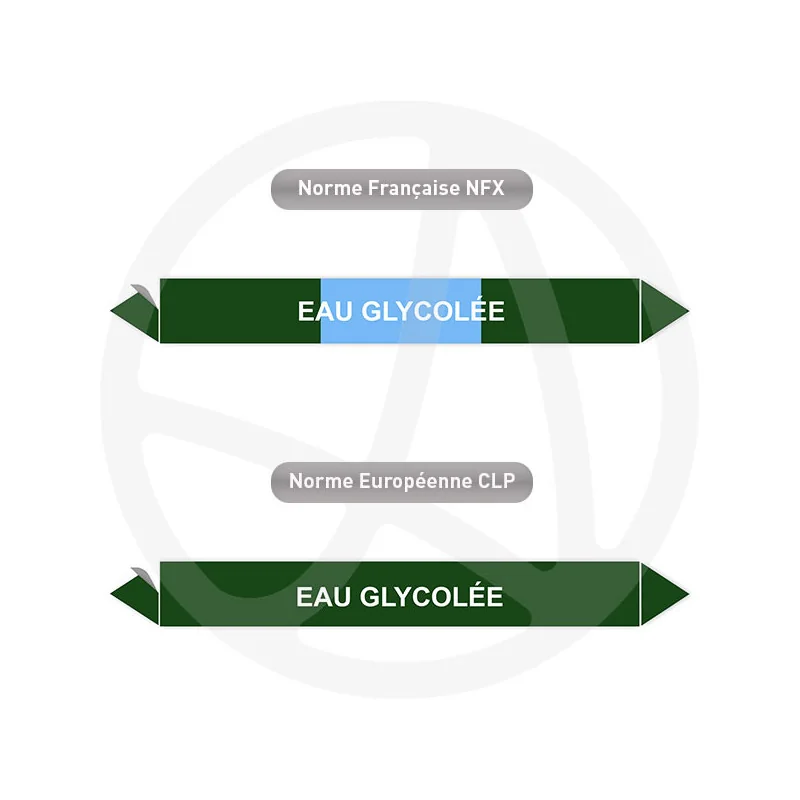

Repérage de tuyauterie NFX ou CLP Eau glycolée

Le repérage de tuyauterie Eau glycolée identifie un circuit d'eau additionnée de glycol pour résister au gel. Il s'adresse aux exploitants CVC, aux mainteneurs et aux bureaux d'études. Distinguer l'eau glycolée de l'eau ordinaire évite de diluer l'antigel lors d'un appoint et préserve la protection du circuit exposé au froid.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau glycolée ?

Le repérage Eau glycolée sert à identifier un circuit antigel et à le distinguer de l'eau ordinaire. L'eau glycolée protège du gel les circuits exposés, comme les installations solaires, géothermiques ou extérieures. Identifier la conduite permet de :

• éviter d'introduire de l'eau pure qui diluerait l'antigel ;
• préserver la concentration en glycol et la protection du circuit ;
• localiser les points d'appoint et de remplissage ;
• fiabiliser la maintenance des circuits exposés au gel.

Quelle couleur impose la norme NF X 08-100 pour l'eau glycolée ?

L'eau glycolée relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glycolée ». Le fond vert caractérise la famille eau tandis que le texte signale la présence de glycol. La flèche indique le sens d'écoulement du circuit antigel.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau glycolée ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur le circuit glycolé, près des vannes et points d'appoint ;
• placer un marqueur aux organes de remplissage et aux endroits exposés au gel ;
• répéter le repérage le long du parcours ;
• pour un circuit solaire ou extérieur, prévoir l'option protection UV.

Fiche technique du repère Eau glycolée

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, variations de température, exposition extérieure (option UV)
• Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Protection UV : recommandée pour les circuits solaires ou extérieurs exposés.
• Surfaces difficiles : pour le calorifuge des circuits glycolés.
• QR code : renvoi vers la fiche d'entretien du circuit (concentration, appoint).
• Repérage en rouleau : pour les longues conduites de circuit antigel.

Où poser le repère Eau glycolée sur le réseau ?

Le repère se pose sur le circuit glycolé, près des vannes, des points d'appoint et des organes de remplissage. On le répète aux endroits exposés au gel et le long du parcours. Le marquage spécifique prévient les erreurs d'appoint avec de l'eau pure, selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau glycolée

Eau glycolée chaude ou froide, quel repère ?

Le repère générique Eau glycolée convient quand l'état thermique n'a pas à être précisé. Pour un circuit chaud, le repère Eau glycolée chaude précise la température. Tous portent le fond vert de la famille eau.

Le marqueur tient-il en extérieur ?

Pour une pose extérieure, l'option protection UV préserve les couleurs face au soleil. Le vinyle 100 µ conserve son adhérence sur les circuits glycolés exposés. La pose sur surface propre et sèche garantit la durabilité.

Pourquoi distinguer l'eau glycolée de l'eau ordinaire ?

L'eau glycolée contient un antigel dont la concentration conditionne la protection du circuit. Un appoint d'eau pure dilue le glycol et réduit la protection. Le repère dédié alerte l'intervenant.

Quel format pour un circuit glycolé ?

Le 100×25 mm convient aux conduites courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.

Le repérage Eau glycolée préserve le circuit antigel : en le distinguant de l'eau ordinaire, il prévient les appoints d'eau pure et maintient la protection contre le gel des installations exposées.
