Gabarit de pose de gaine technique pour bâtiment collectif

Le gabarit de pose de gaine technique met fin au piochage après coulage !

Le gabarit de pose de gaine technique va vous éviter de piocher après coulage. Cette pièce en Forex 3mm découpée à partir de votre plan, posée avant le ferraillage, pour des réservations conformes au dixième de millimètre.

Le gabarit de pose de gaine technique est une pièce en Forex 3mm découpée numériquement à partir du plan de réservations fourni par le bureau d'études. Il matérialise l'emplacement exact des fourreaux sur le plancher avant coulage de la dalle béton : eaux usées (EU), eaux vannes (EV), eau chaude sanitaire (ECS), eaux pluviales (EP), VMC. Chaque gabarit est unique. La taille, la position et le diamètre des réservations varient selon l'emplacement de chaque gaine technique dans le bâtiment. Fabriqué sur mesure à Rambouillet (Yvelines), compatible PDF, DXF et DWG. Il supprime le traçage manuel et, surtout, élimine le risque de piochage après coulage : une demi-journée de travail non planifié évitée par erreur corrigée. Le gabarit est un outil à usage unique : il reste pris dans la dalle coulée et disparaît lors du décoffrage du plancher bois par le dessous.

Traçage manuel avant coulage : les trois défaillances qui conduisent au piochage

Le plombier responsable des réseaux en bâtiment collectif neuf dispose d'une fenêtre d'intervention de 24 à 48 heures entre la mise en place du ferraillage et le coulage de la dalle. Dans ce délai contraint, le traçage ou marquage manuel sur plancher OSB présente trois défaillances : les repères au crayon ou à la peinture disparaissent sous les pas des ouvriers et la boue de chantier, le ferraillage couvre les traits dès sa mise en place.

Sur un chantier de bâtiment collectif, la contrainte se multiplie par le nombre de gaines techniques : un immeuble de 50 logements compte au minimum 150 gaines techniques à positionner, à raison de 2 à 3 gabarits par logement. Chaque erreur de positionnement - un décalage de quelques centimètres suffit - conduit au piochage : casser le béton durci pour retrouver le réseau et corriger l'entraxe. Une opération qui mobilise deux corps d'état sur une tâche non planifiée et représente environ une demi-journée de travail par correction.

Le coût d'une seule reprise de ce type dépasse largement celui d'un gabarit de pose.

Comment fonctionne le gabarit de pose : les trois étapes du chantier

Le gabarit de pose remplace le traçage au sol par une pièce physique fabriquée à partir du plan d'exécution.

Les quatre étapes sont les suivantes :

Étape 1 - Préparation du fichier en atelier. Vous transmettez le plan de réservations au format PDF, DXF ou DWG à Aluplex Signalétique. Le bureau de Rambouillet intègre les cotes dans le logiciel de découpe numérique. Chaque gabarit est traité individuellement : la taille du gabarit, la position et le diamètre de chaque réservation sont propres à l'emplacement de la gaine dans le bâtiment. Deux gaines techniques situées dans deux appartements différents n'auront jamais exactement le même gabarit.

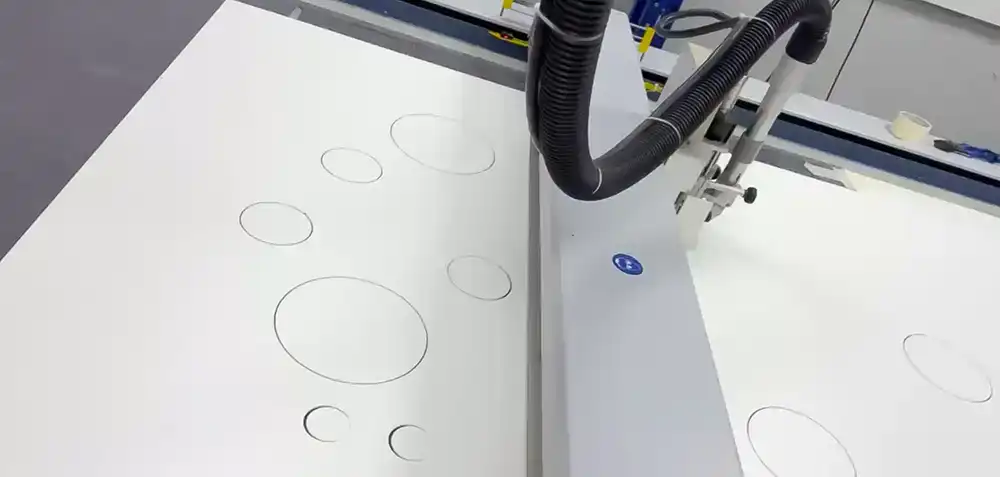

Étape 2 - Découpe numérique sur table Zünd G3. Chaque gabarit est découpé dans une plaque de Forex 3mm sur la table de découpe numérique de l'atelier. Le Forex est un panneau en PVC rigide légèrement expansé : léger, résistant aux UV et aux intempéries, compatible avec l'humidité du béton frais. La découpe numérique garantit une précision au dixième de millimètre. Quelle que soit la complexité du plan - plusieurs diamètres de fourreaux sur une même gaine, réservations décalées, contraintes de positionnement spécifiques - la pièce découpée est conforme au plan du bureau d'études.

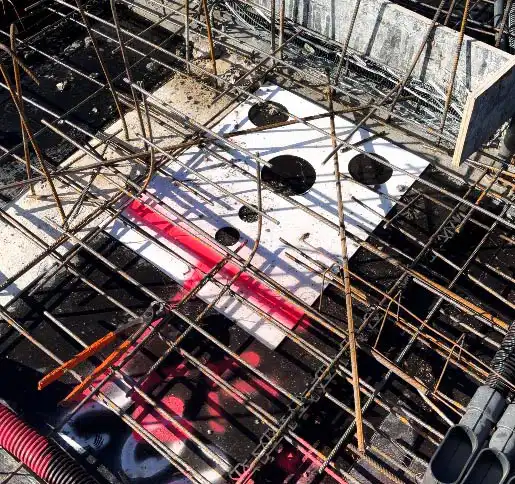

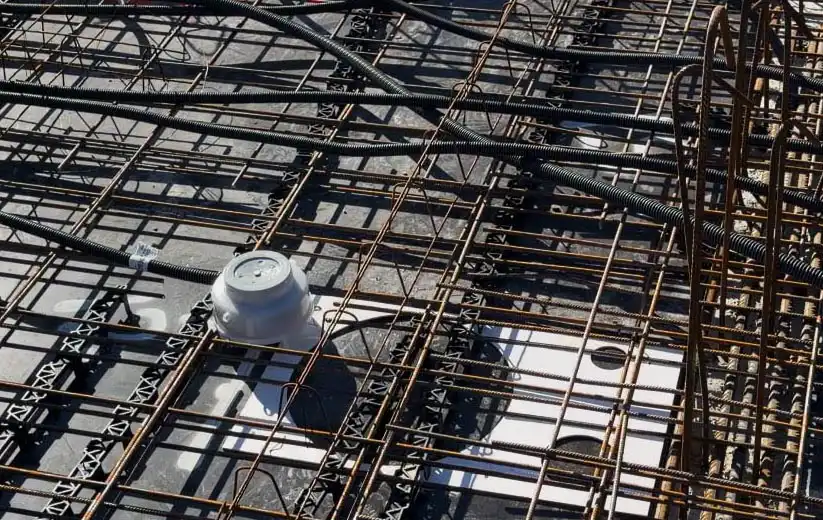

Étape 3 - Pose du gabarit avant ferraillage. Avant la mise en place du lit de ferraille, l'ouvrier cale deux angles du gabarit sur les côtes d'implantation du plancher OSB. Le gabarit est posé à plat sur le plancher : le ferraillage vient ensuite par-dessus, sans perturber le positionnement des réservations.

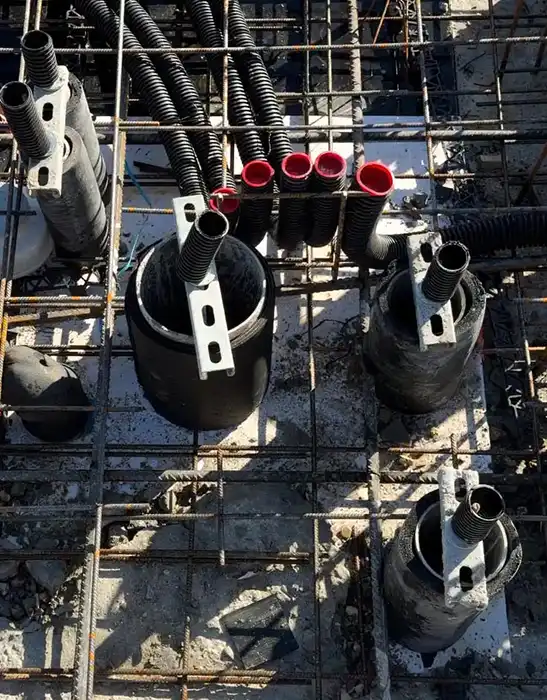

Étape 4 - Pose des fourreaux et coulage. Une fois le ferraillage en place par-dessus le gabarit, les fourreaux EU, EV, ECS, EP et VMC s'insèrent dans les réservations découpées au travers des armatures. Le coulage intervient sans aucune dépendance à un autre corps d'état. Le gabarit est un outil à usage unique : il reste pris dans la dalle après le coulage et disparaît naturellement lors du décoffrage du plancher bois par le dessous.

Retour terrain : plus de 1 000 logements équipés par [à indiquer - nom de l'entreprise]

L'entreprise NOVA, spécialisée dans les réseaux de plomberie en bâtiment collectif, utilise les gabarits de pose Aluplex depuis 2024. À ce jour, plus de 1 000 logements ont été réalisés avec cette méthode. Pour un immeuble de 50 logements, cela représente 150 gabarits minimum commandés, chacun unique par sa taille et la position de ses réservations.

Le gain de temps mesuré sur le plancher est de 5 à 10 minutes par gaine par rapport au traçage traditionnel. Sur 150 gaines, c'est entre 12 et 25 heures de main-d'oeuvre économisées sur la seule phase de traçage et de positionnement. Mais le gain le plus structurant est ailleurs : zéro piochage sur l'ensemble des chantiers réalisés avec gabarit. Chaque opération de piochage évitée représente environ une demi-journée de travail non planifié, mobilisant le plombier et le maçon sur une correction qui n'aurait pas dû exister.

Sur un chantier de 50 logements, même deux ou trois piochages évités remboursent l'intégralité des gabarits commandés.

Quels gains concrets pour un plombier en bâtiment collectif ?

Chaque gabarit est unique : pourquoi aucun n'est identique

Un gabarit de pose de gaine technique n'est pas un produit catalogue disponible en stock. Chaque gaine technique d'un bâtiment collectif a ses propres contraintes de taille, de positionnement et de composition de fourreaux. Une gaine en angle de logement n'a pas le même gabarit qu'une gaine en mitoyenneté de deux appartements. Une gaine VMC seule n'a pas le même gabarit qu'une gaine regroupant EU, EV et ECS.

C'est précisément pour cette raison que le gabarit est fabriqué à partir du plan transmis par le bureau d'études ou le conducteur de travaux, et non à partir d'un format standard. Pour un immeuble de 50 logements comportant 2 à 3 gaines par logement, Aluplex fabrique 150 gabarits distincts, chacun découpé selon les cotes exactes de son emplacement dans le bâtiment. Chaque gabarit est à usage unique : il reste pris dans la dalle après le coulage et disparaît lors du décoffrage du plancher bois par le dessous. Cette unicité et cet usage unique garantissent conjointement la précision sur chantier : le gabarit ne peut pas être posé au mauvais endroit, et aucun risque de confusion entre deux niveaux ou deux appartements n'est possible.

Carnet de gaine et gabarit de pose : deux outils complémentaires

Dans la pratique de chantier, le carnet de gaine désigne le dossier d'exécution qui recense, gaine par gaine, l'ensemble des passages techniques à prévoir dans l'ouvrage : dimensions de la gaine, position par niveau, réservations traversantes à prévoir dans les dalles, passage des canalisations EU, EV, ECS, EP et VMC. Ce document n'est pas une appellation réglementaire figée, mais il apparaît dans les pièces de marché - notamment dans les lots plomberie et VMC - comme outil de coordination entre le gros oeuvre et les lots techniques. Sa fonction principale est d'éviter les erreurs de réservation, d'encombrement et d'implantation entre corps d'état.

Le gabarit de pose est la traduction physique du carnet de gaine sur le plancher de chantier. Là où le carnet de gaine organise et documente, le gabarit matérialise : il transpose les cotes du plan d'exécution en réservations découpées au dixième de millimètre dans une plaque de Forex 3mm, prête à être posée avant le ferraillage.

Les deux outils sont complémentaires :

- le carnet de gaine est établi en amont par le bureau d'études ou le conducteur de travaux

- le gabarit est fabriqué à partir de ce même document et livré sur le chantier avant la première mise en ferraille.

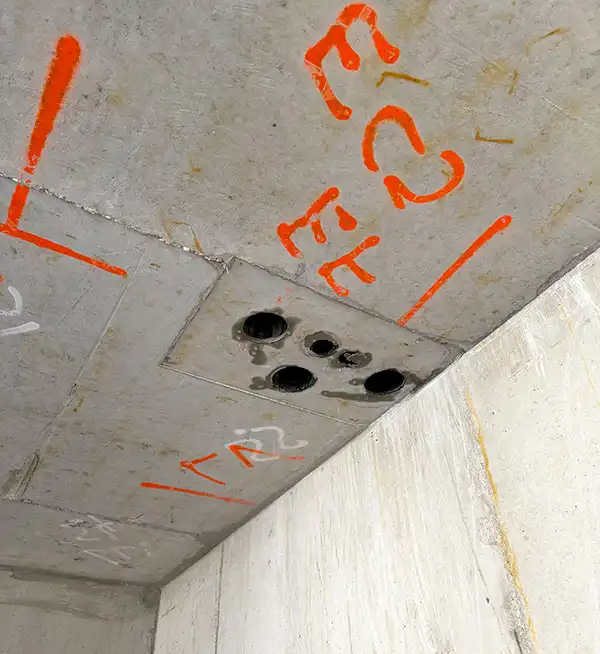

Résultat après coulage et décoffrage

Le Forex 3mm reste en place pendant le coulage et la prise du béton. Il prévient la formation de nids de cailloux autour des tubes en maintenant le béton frais à distance des fourreaux. Le gabarit est à usage unique : il reste pris dans la dalle coulée et disparaît lors du décoffrage du plancher bois par le dessous. Les réservations apparaissent alors nettes, parfaitement circulaires, conformes aux cotes du plan transmis.

Cette netteté est directement valorisable dans le Dossier des Ouvrages Exécutés (DOE) : les photos de réception montrent un travail conforme, sans reprise visible, vérifiable point par point par rapport au plan d'exécution. Pour une entreprise de plomberie intervenant sur plusieurs marchés auprès du même maître d'ouvrage ou du même conducteur de travaux, c'est un argument de sérieux concret et documenté.

Spécifications techniques : matériau, formats et modalités de commande

Questions fréquentes sur le gabarit de pose de gaine technique

Pour quels types de réseaux le gabarit de pose est-il conçu ?

Le gabarit de pose couvre tous les fourreaux incorporés en dalle béton lors du coulage : eaux usées (EU), eaux vannes (EV), eau chaude sanitaire (ECS), eaux pluviales (EP) et VMC. Chaque réservation est découpée aux dimensions exactes du fourreau correspondant, à partir du plan transmis. Une même pièce peut intégrer plusieurs diamètres de réservations selon la configuration du réseau, et chaque gabarit est unique par sa taille et la position de ses perçages.

Quelle est la différence entre un gabarit de pose et un traçage au sol ?

Le traçage au sol est un repère graphique sur plancher OSB : il disparaît sous les fers en moins de 24 heures et oblige à retrouver ses cotes après ferraillage pour repositionner les fourreaux. Le gabarit de pose est une pièce physique en Forex 3mm posée sur le plancher avant le ferraillage : le lit de ferraille vient par-dessus, les fourreaux s'insèrent ensuite dans les réservations découpées. La précision est celle de la table de découpe numérique, et non d'un tracé manuel au cordeau soumis aux aléas du chantier.

Que devient le gabarit après le coulage de la dalle ?

Le gabarit de pose est un outil à usage unique : il reste pris dans la dalle après le coulage et disparaît naturellement lors du décoffrage du plancher bois par le dessous. Le Forex 3mm résiste au béton frais pendant toute la durée du coulage et de la prise, et prévient la formation de nids de cailloux (honeycombing) autour des tubes. Une fois le coffrage bois décoffré, le gabarit part avec le plancher - il n'y a aucune intervention de retrait à prévoir. Sa conception à usage unique évite tout risque de réutilisation sur un autre emplacement : chaque gabarit est fabriqué pour une gaine précise et ne peut pas être confondu avec un autre.

Combien faut-il prévoir de gabarits pour un chantier de bâtiment collectif ?

Un bâtiment collectif nécessite 2 à 3 gabarits de gaine technique par logement selon la configuration des réseaux. Pour un immeuble de 50 logements, cela représente 150 gabarits minimum. Chaque gabarit est unique : deux gaines situées dans deux appartements différents n'ont jamais exactement le même gabarit, car la taille, le positionnement et la composition des fourreaux varient selon l'emplacement dans le bâtiment. Il est conseillé de transmettre le plan complet à Aluplex dès la phase de préparation de chantier afin que la totalité des gabarits soit livrée avant la première mise en ferraille.

Comment transmettre son plan à Aluplex pour obtenir un devis ?

Il suffit d'envoyer le plan de réservations de plancher au format PDF, DXF ou DWG via le formulaire de contact du site aluplex-signaletique.fr. L'équipe Aluplex étudie la demande et revient rapidement avec un devis. Pour les chantiers avec fenêtre de coulage contrainte à 24-48 heures, il est conseillé de transmettre le plan dès la phase d'appel d'offres afin de planifier la livraison avant la mise en ferraille.

Pour obtenir un devis sur mesure à partir de votre plan de réservations, consultez la fiche produit du gabarit de pose ou transmettez directement votre fichier via le formulaire de contact Aluplex. Retrouvez également les étiquettes de gaine technique pour identifier vos réseaux EU, EV, ECS, EP et VMC une fois les dalles coulées.
