Repérage de tuyauterie Eau chaude primaire NF X 08-100
Le marqueur Eau chaude primaire identifie le circuit primaire d'eau chaude d'une sous-station, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les circuits primaires d'eau chaude des sous-stations et réseaux de chaleur.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau chaude primaire identifie le circuit primaire d'eau chaude qui alimente l'échangeur d'une sous-station depuis le réseau de chaleur. Il s'adresse aux exploitants de réseaux de chaleur, aux mainteneurs et aux bureaux d'études thermiques. Distinguer le primaire du secondaire fiabilise la conduite et le comptage de la sous-station.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau chaude primaire ?
Le repérage Eau chaude primaire sert à identifier l'eau chaude du circuit primaire et à la distinguer du circuit secondaire. Le primaire apporte l'énergie du réseau de chaleur à l'échangeur de la sous-station. L'identifier permet de :
- suivre les transferts thermiques de la sous-station ;
- localiser les vannes et le comptage d'énergie ;
- distinguer le primaire du secondaire lors d'une intervention ;
- diagnostiquer le rendement de l'échangeur.
Quelle couleur impose la norme NF X 08-100 ?

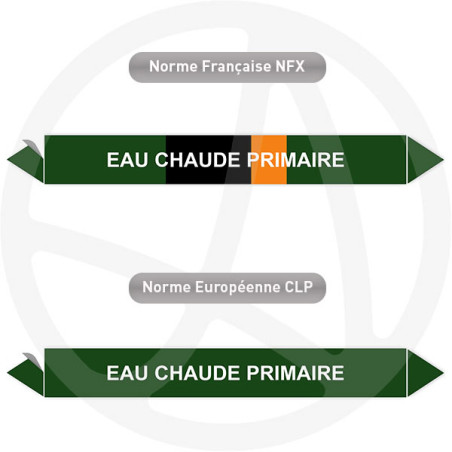

L'eau chaude primaire relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau chaude primaire ». Le fond vert caractérise la famille eau tandis que le texte précise le circuit primaire et l'état chaud du fluide. La flèche indique le sens de circulation vers l'échangeur.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Eau chaude primaire ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur le primaire, près de l'échangeur et du comptage d'énergie ;
- placer un marqueur aux vannes de sectionnement ;
- répéter le repérage le long du parcours en sous-station ;
- sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.
Fiche technique du repère Eau chaude primaire
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des réseaux de chaleur, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des circuits primaires.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma de la sous-station ou le comptage d'énergie.
- Repérage en rouleau : pour les longues conduites de sous-station.
Où poser le repère Eau chaude primaire sur le réseau ?
Le repère se pose sur le primaire, près de l'échangeur, du comptage d'énergie et des vannes de sectionnement. On le répète le long du parcours en sous-station. Il s'associe aux repères Circuit primaire aller et retour selon la norme NF X 08-100.
Questions fréquentes sur le repérage Eau chaude primaire
Eau chaude primaire et circuit primaire, quelle dénomination ?
Les deux désignent le circuit primaire de la sous-station. La dénomination « Eau chaude primaire » insiste sur l'état chaud du fluide, tandis que « Circuit primaire » insiste sur la fonction. Toutes deux portent le fond vert de la famille eau.
Le marqueur supporte-t-il les hautes températures du primaire ?
Le vinyle 100 µ supporte les températures des circuits primaires courants. Pour les réseaux de chaleur à température élevée, une matière adaptée préserve l'adhérence.
Quel format en sous-station ?
Une conduite de gros diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.
Peut-on personnaliser le texte du marqueur ?
Oui, on peut préciser aller, retour ou un numéro de circuit, utile en sous-station.
Le repérage Eau chaude primaire structure la sous-station : en distinguant le primaire du secondaire, il fiabilise la conduite des transferts thermiques et le comptage d'énergie.
