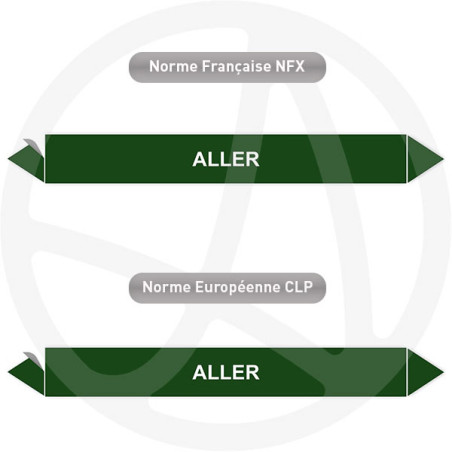

Repérage de tuyauterie Aller NF X 08-100
Le marqueur de tuyauterie Aller identifie le départ d'un circuit d'eau, en complément du sens d'écoulement, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour distinguer le départ et le retour des circuits d'eau en chaufferie et sous-station.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Aller identifie le départ d'un circuit d'eau, qu'il s'agisse de chauffage, de climatisation ou d'un circuit technique. Il s'adresse aux exploitants de chaufferie, aux mainteneurs et aux installateurs. Distinguer l'aller du retour sur des tubes voisins fiabilise l'équilibrage et le repérage des organes de réglage.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Aller ?
Le repérage Aller sert à identifier le départ d'un circuit d'eau et à le distinguer de son retour. Sur un réseau où l'aller et le retour cheminent côte à côte, l'identification du sens permet de :
- éviter les inversions lors d'une intervention ;
- localiser les vannes et les organes de réglage de l'aller ;
- fiabiliser l'équilibrage du circuit ;
- compléter la dénomination du fluide par le sens de circulation.
Quelle couleur impose la norme NF X 08-100 pour un circuit d'eau ?
Un circuit d'eau relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination en clair et la flèche de sens. Le fond vert caractérise la famille, la mention « Aller » et la flèche précisent le sens. La norme recommande d'indiquer le sens d'écoulement afin de localiser plus facilement les vannes d'arrêt en cas d'urgence.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Aller ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère au départ du circuit, près des collecteurs et des pompes ;
- placer un marqueur aux vannes de réglage et aux changements de direction ;
- poser l'aller et le retour au même niveau, de part et d'autre d'une vanne ;
- orienter la flèche dans le sens réel d'écoulement.
Fiche technique du repère Aller
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : humidité, variations de température, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour les conduites calorifugées ou anciennes.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma du circuit.
- Repérage en rouleau : pour les longues conduites.
Où poser le repère Aller sur le réseau ?
Le repère se pose au départ du circuit, près des collecteurs, des pompes et des vannes de réglage. On le répète le long du parcours pour garder la lecture du sens. Associé au repère Retour, il rend le réseau lisible selon la norme NF X 08-100.
Questions fréquentes sur le repérage Aller
Le repère Aller convient-il à tout type de circuit d'eau ?
Oui. Il s'emploie sur les circuits de chauffage, de climatisation ou techniques, dès lors que l'on doit distinguer le départ du retour. La dénomination en clair peut préciser le circuit concerné pour lever toute ambiguïté.
Faut-il toujours poser une flèche de sens ?
La norme NF X 08-100 recommande d'indiquer le sens d'écoulement pour faciliter le repérage des vannes d'arrêt. Sur un couple aller-retour, la flèche distingue visuellement les deux conduites.
Le marqueur tient-il sur un calorifuge ?
Oui, sur un calorifuge propre, sec et lisse. Sur un isolant irrégulier, l'option surfaces difficiles renforce l'adhérence.
Quel format pour un collecteur de départ ?
Un collecteur de gros diamètre appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.
Le repérage Aller fiabilise les circuits d'eau : en distinguant le départ du retour, il préserve l'équilibrage et facilite la localisation des vannes d'arrêt en cas d'urgence.
