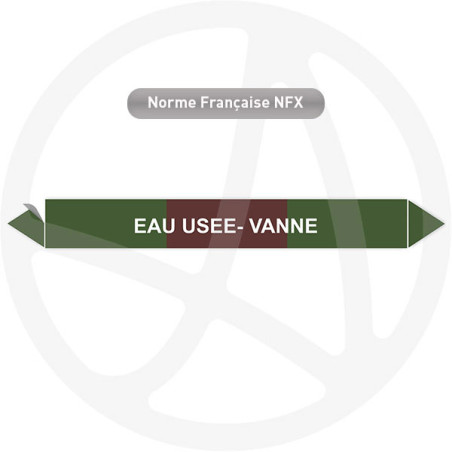

Repérage de tuyauterie NFX ou CLP Eau usée - vanne

Le repérage de tuyauterie Eau usée - vanne identifie une conduite d'évacuation regroupant les eaux usées et les eaux-vannes, dans un réseau unitaire. Il s'adresse aux gestionnaires d'immeubles, aux plombiers et aux services de maintenance. Identifier ce collecteur d'évacuation clarifie le réseau et fiabilise les interventions sur les chutes et les regards.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports PVC, fonte, acier, inox
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau usée - vanne ?

Le repérage Eau usée - vanne sert à identifier un collecteur unitaire d'eaux usées et d'eaux-vannes. Dans un réseau unitaire, eaux grises et eaux des WC empruntent la même conduite. Identifier ce collecteur permet de :

• orienter les interventions sur les chutes et regards ;
• prévenir les confusions avec les réseaux d'eaux pluviales séparés ;
• localiser les culottes et points de raccordement ;
• structurer la lecture du réseau d'évacuation.

Quelle couleur impose la norme NF X 08-100 ?

Ce collecteur relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau usée - vanne ». Le fond vert caractérise la famille eau tandis que le texte précise la nature unitaire de l'évacuation. La flèche indique le sens d'écoulement vers le collecteur principal.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau usée - vanne ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur les collecteurs et chutes, près des regards et culottes ;
• placer un marqueur aux raccordements ;
• répéter le repérage le long des parcours verticaux et horizontaux ;
• sur fonte ancienne ou texturée, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau usée - vanne

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité permanente, environnement de sous-sol
• Supports compatibles : PVC, fonte, acier, inox
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour les chutes en fonte ancienne ou texturées.
• Protection UV : pour une chute en zone exposée.
• QR code : renvoi vers le plan d'évacuation du bâtiment.
• Repérage en rouleau : pour les longues colonnes de chute.

Où poser le repère Eau usée - vanne sur le réseau ?

Le repère se pose sur les collecteurs et chutes, près des regards, des culottes et des raccordements. On le répète le long des parcours verticaux et horizontaux. Il s'associe aux repères Eau usée, Eau de vanne et Eau pluviale selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau usée - vanne

Réseau unitaire ou séparatif, quel repérage ?

En réseau unitaire, le collecteur regroupe eaux usées et eaux-vannes, d'où la dénomination « Eau usée - vanne ». En réseau séparatif, chaque type d'effluent porte son repère propre. Le marquage suit la configuration réelle du bâtiment.

Le marqueur résiste-t-il sur une chute en fonte ?

Oui. Le vinyle 100 µ s'applique sur les chutes en fonte, PVC ou acier. Sur une fonte ancienne ou texturée, l'option surfaces difficiles améliore l'adhérence.

Quel format pour un collecteur d'évacuation ?

Un collecteur de fort diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.

Peut-on personnaliser le texte du marqueur ?

Oui, on peut ajouter un numéro de colonne ou un repère propre au plan d'évacuation, utile en immeuble collectif.

Le repérage Eau usée - vanne clarifie l'évacuation unitaire : en identifiant le collecteur regroupant eaux usées et eaux-vannes, il prévient les confusions avec les réseaux pluviaux séparés.
