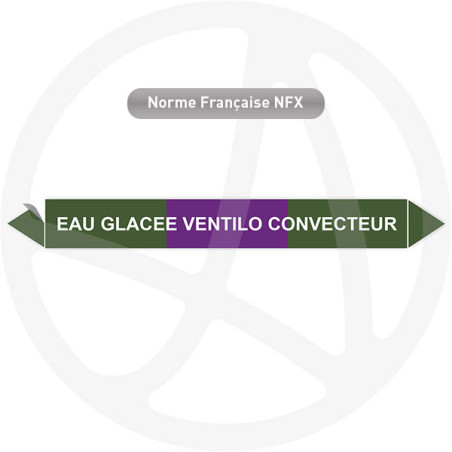

Repérage de tuyauterie Eau glacée ventilo-convecteur NF X 08-100
Le marqueur Eau glacée ventilo-convecteur identifie la conduite d'eau glacée desservant les ventilo-convecteurs, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les réseaux terminaux d'eau glacée desservant les ventilo-convecteurs en tertiaire.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau glacée ventilo-convecteur identifie la conduite d'eau glacée qui dessert les ventilo-convecteurs d'une installation de climatisation. Il s'adresse aux exploitants CVC, aux frigoristes et aux bureaux d'études. Distinguer le réseau terminal des collecteurs principaux clarifie la distribution et facilite les interventions sur les unités terminales.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau glacée ventilo-convecteur ?
Le repérage Eau glacée ventilo-convecteur sert à identifier la desserte terminale en eau glacée des ventilo-convecteurs. Il distingue les antennes qui alimentent les unités terminales des collecteurs principaux. La repérer permet de :
- faciliter l'intervention sur un ventilo-convecteur précis ;
- suivre la distribution de froid dans le bâtiment ;
- localiser les vannes de réglage des unités terminales ;
- distinguer le réseau terminal des collecteurs principaux.
Quelle couleur impose la norme NF X 08-100 ?
L'eau glacée relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glacée ventilo-convecteur ». Le fond vert caractérise la famille eau tandis que le texte précise la desserte des unités terminales. La flèche indique le sens de circulation vers le ventilo-convecteur.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 6 à 18 mm | 60×14 mm |
| 18 à 24 mm | 100×25 mm |
| 28 à 80 mm | 200×50 mm |
| supérieur à 80 mm | 284×37 mm ou grand format |
Comment poser le repère Eau glacée ventilo-convecteur ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur les antennes desservant les ventilo-convecteurs ;
- placer un marqueur près des vannes de réglage et des raccordements aux unités ;
- répéter le repérage le long des parcours en faux-plafond ou gaine technique ;
- sur calorifuge exposé à la condensation, prévoir l'option surfaces difficiles.
Fiche technique du repère Eau glacée ventilo-convecteur
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : humidité, condensation, basses températures, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge en faux-plafond, exposé à la condensation.
- Protection UV : pour une antenne en zone exposée.
- QR code : renvoi vers le schéma du réseau de froid ou la fiche de l'unité terminale.
- Repérage en rouleau : pour les longues antennes de distribution.
Où poser le repère Eau glacée ventilo-convecteur sur le réseau ?
Le repère se pose sur les antennes desservant les ventilo-convecteurs, près des vannes de réglage et des raccordements aux unités. On le répète le long des parcours en faux-plafond ou en gaine technique. Il s'associe aux repères Eau glacée aller et retour selon la norme NF X 08-100.
Questions fréquentes sur le repérage Eau glacée ventilo-convecteur
Réseau terminal et collecteur principal, quelle différence de repérage ?
Le réseau terminal dessert directement les ventilo-convecteurs, tandis que les collecteurs principaux relient le groupe froid aux antennes. Tous portent le fond vert de la famille eau et se distinguent par la dénomination.
Le marqueur résiste-t-il en faux-plafond ?
Oui. Le vinyle 100 µ conserve son adhérence sur les antennes calorifugées en faux-plafond, malgré la condensation. La pose sur surface propre et sèche garantit la lisibilité durable.
Quel format pour une antenne de ventilo-convecteur ?
Le 60×14 ou le 100×25 mm conviennent aux antennes ; un collecteur appelle un format large. Le tableau de dimensions oriente le choix.
Peut-on personnaliser le texte du marqueur ?
Oui, on peut ajouter un numéro de zone ou d'unité terminale, utile sur les installations à nombreux ventilo-convecteurs.
Le repérage Eau glacée ventilo-convecteur précise la desserte terminale : en distinguant les antennes des collecteurs principaux, il facilite les interventions sur chaque unité de climatisation.
