Plan d'évacuation sur plexiglass 4 mm conforme NF X 08-070

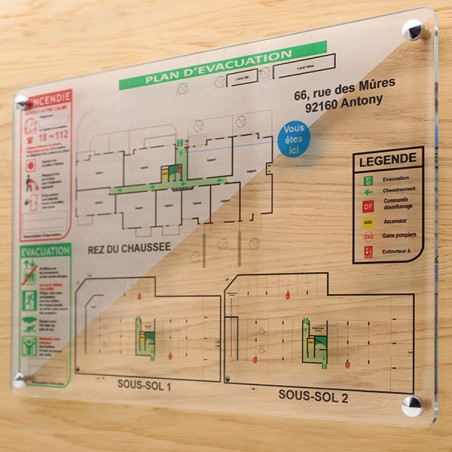

Le plan d'évacuation sur plexiglass est une plaque PMMA coulé de 4 mm sur laquelle est imprimé un plan de bâtiment conforme à la norme NF X 08-070 édition décembre 2023. Aluplex Signalétique fabrique ce support à Rambouillet, avec impression numérique haute définition et fixation murale par 4 entretoises et caches-vis. Le pack standard comprend la plaque imprimée et les fixations. La conception graphique du plan, lorsqu'elle est confiée à Aluplex, est réalisée par un graphiste interne pour 67 € HT par niveau. Le délai de fabrication est de 4 jours ouvrés après validation du BAT lorsque le client fournit son fichier, et de 8 jours ouvrés lorsque la création graphique est incluse.

Pourquoi choisir un plan d'évacuation sur plexiglass plutôt qu'un autre support ?

Le plan d'évacuation sur plexiglass se choisit lorsque l'environnement de pose impose une signalétique soignée, qui s'intègre à l'architecture du lieu sans rompre le rendu visuel. Les halls d'accueil d'entreprise, les hôtels, les immeubles de bureaux et les ERP haut de gamme privilégient ce support pour sa transparence et la qualité graphique de l'impression numérique sur PMMA. Le PMMA coulé offre une planéité stable, une transmittance de l'ordre de 92 % et une surface lisse qui restitue les couleurs et les pictogrammes ISO 7010 sans déformation. Pour des sites à fort passage ou exposés à des chocs, les supports rigides comme le plan d'évacuation sur Dibond ou le plan d'évacuation sur Forex conviennent mieux. Pour les locaux où le plan doit être mis à jour fréquemment, le plan d'évacuation avec cadre aluminium clic-clac reste la solution la plus pratique.

Comment l'impression sur plexiglass transparent est-elle traitée pour respecter la norme NF X 08-070 ?

La norme NF X 08-070, dans son paragraphe 5.2.4.1, précise que le fond d'un plan d'évacuation doit de préférence avoir la couleur de sécurité blanche ou blanche photoluminescente. Sur un plexiglass strictement transparent, le fond du plan ne respecte pas cette exigence par défaut. Aluplex propose deux configurations pour résoudre ce point.

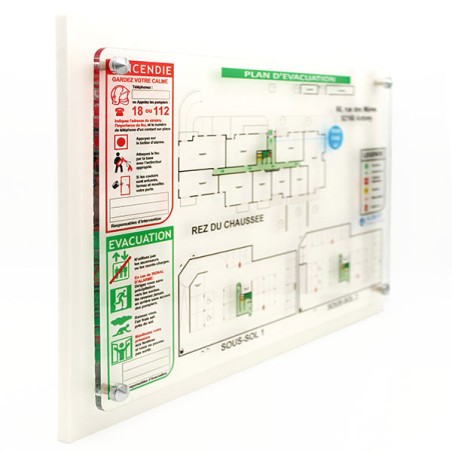

La première configuration est l'impression directe sur plexi 3 mm, avec un rendu transparent qui valorise l'environnement de pose. Cette option convient lorsque la conformité au fond blanc n'est pas exigée par l'organisme de contrôle ou lorsque le plan vient en complément d'un dispositif déjà conforme. La seconde configuration, dite plexi dormant, consiste à imprimer le plan sur un vinyle posé sur Forex 4 mm blanc, puis à doubler le tout d'un plexi 5 mm en façade fixé par entretoises et cache-vis. Cette configuration restitue un fond blanc conforme à NF X 08-070 tout en conservant la finition plexi en surface. Le choix entre ces deux solutions se valide avec le bureau de contrôle ou le responsable sécurité du site avant lancement de la fabrication.

Quels formats sont disponibles et comment se fixe la plaque ?

Le plan d'évacuation sur plexiglass est disponible du format A4 au format A0. Les formats A4 à A2 sont les plus demandés pour les halls d'accueil et les paliers d'étage, tandis que les formats A1 et A0 conviennent aux halls de grande hauteur et aux zones d'attente sécurisées. La plaque est livrée avec 4 entretoises et caches-vis assortis pour une fixation murale par perçage. L'axe central du plan doit être positionné à 1,50 m du sol, hauteur d'affichage standard pour une lecture confortable en station debout, conformément aux recommandations de NF X 08-070. L'éclairage vertical au point d'affichage doit être supérieur ou égal à 50 lux ; en cas d'éclairage insuffisant, l'option photoluminescente classe C minimum selon NF X 08-050 doit être ajoutée à la configuration.

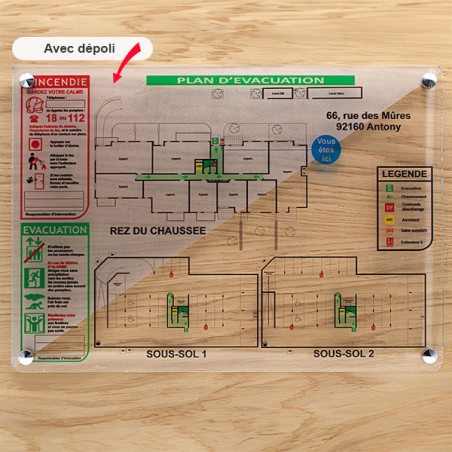

Deux options de finition sont disponibles à la commande. Les angles arrondis limitent les risques de blessure et apportent un rendu plus fini, recommandé pour les zones d'accueil. Le film dépoli réduit les reflets dans les environnements très lumineux ou exposés à un éclairage zénithal, ce qui améliore la lisibilité du plan sous tous les angles de lecture.

Quelles informations doit contenir le plan pour être conforme NF X 08-070 ?

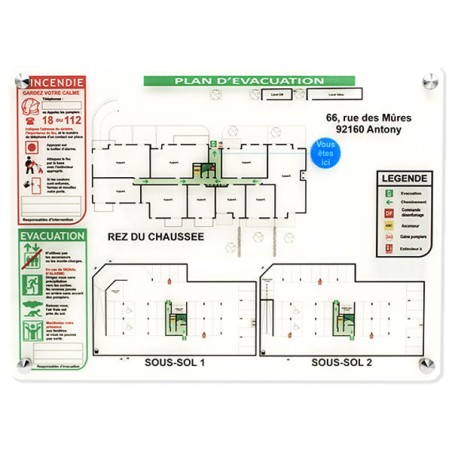

Un plan d'évacuation conforme NF X 08-070 indique les itinéraires d'évacuation par flèches directionnelles vertes, l'emplacement de l'observateur par une pastille bleue « Vous êtes ici », les sorties de secours, les espaces d'attente sécurisés, les moyens d'alarme et les équipements de première intervention. Les pictogrammes utilisés sont issus de ISO 7010 et les couleurs de sécurité respectent NF X 08-003-1. La hauteur minimale des pictogrammes est de 7 mm et la hauteur minimale de la typographie est de 4 mm en lettre bâton sans serif. Le plan doit également intégrer la légende, l'orientation, l'échelle, l'identification du bâtiment et la date de mise à jour.

L'édition décembre 2023 de la norme a introduit plusieurs nouvelles obligations qui doivent figurer sur le plan le cas échéant : l'identification des infrastructures de recharge pour véhicules électriques (IRVE), des locaux contenant des installations photovoltaïques, des déclencheurs de plan particulier de mise en sûreté (PPMS) et des dispositifs de déverrouillage manuel. Cette mise à jour normative explique pourquoi un plan conçu sous l'ancienne édition (juin 2013) doit faire l'objet d'une vérification avant ré-affichage.

Quel délai pour fabriquer un plan d'évacuation sur plexiglass ?

Le délai de fabrication est de 4 jours ouvrés après validation du BAT lorsque le client fournit son fichier en PDF vectoriel prêt à imprimer. Lorsque la création de plan de sécurité est confiée à Aluplex, le délai passe à 8 jours ouvrés et la conception graphique est facturée 67 € HT par niveau. Le graphiste interne d'Aluplex travaille à partir du PDF architecte fourni par le client, applique les pictogrammes ISO 7010, intègre les itinéraires d'évacuation, positionne la pastille « Vous êtes ici » selon l'emplacement final du plan et soumet une BAT au client avant lancement de la fabrication.

Le plexiglass transparent est-il conforme à la norme NF X 08-070 ?

Le plexiglass transparent ne respecte pas par défaut l'exigence de fond blanc ou blanc photoluminescent posée par NF X 08-070 § 5.2.4.1. Pour obtenir cette conformité tout en conservant la finition plexi, Aluplex propose la version plexi dormant : impression sur vinyle posé sur Forex 4 mm blanc, doublé d'un plexi 5 mm en façade. Cette configuration doit être validée avec le bureau de contrôle de l'ERP avant fabrication.

À quelle hauteur faut-il poser un plan d'évacuation ?

L'axe central du plan d'évacuation doit être positionné à 1,50 m du sol, hauteur de lecture confortable en station debout. Cette valeur, recommandée par NF X 08-070, garantit l'accessibilité de l'information à la majorité des usagers du bâtiment, y compris dans les zones de passage. L'éclairage vertical au point d'affichage doit être supérieur ou égal à 50 lux pour assurer la lisibilité.

Le plan d'évacuation sur plexiglass est-il livré avec les fixations ?

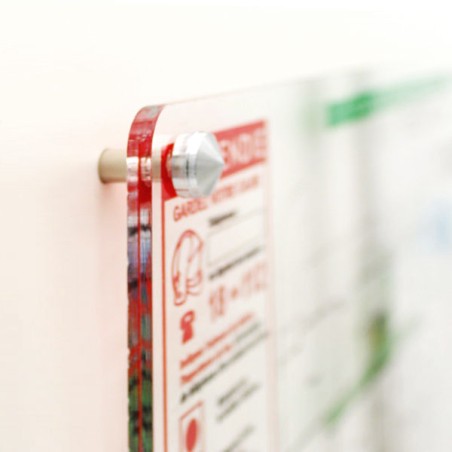

Le pack standard comprend la plaque imprimée et 4 entretoises avec caches-vis pour fixation murale par perçage. Les entretoises créent un décalage entre la plaque et le mur qui apporte un rendu visuel haut de gamme et facilite le nettoyage du support. La pose se fait par perçage du mur, cheville et vissage, sans collage ni double face.

À quelle fréquence faut-il vérifier le plan d'évacuation ?

Le plan d'évacuation doit être vérifié au moins une fois par an, conformément à NF X 08-070 § 5.2.7. Une vérification supplémentaire est obligatoire à chaque modification du bâtiment, des procédures d'évacuation ou des équipements de sécurité. Aluplex Signalétique conserve les fichiers source des plans réalisés, ce qui permet une mise à jour rapide en cas d'évolution du site, avec un délai de 4 jours ouvrés après validation des modifications.

Quels supports alternatifs au plexiglass pour un plan d'évacuation ?

Aluplex propose plusieurs supports selon le contexte de pose. Le plan d'évacuation sur Forex convient aux locaux intérieurs courants à prix maîtrisé. Le plan d'évacuation sur Dibond aluminium brossé est adapté aux façades et aux extérieurs. Le plan d'évacuation avec cadre aluminium clic-clac permet une mise à jour fréquente du document sans dépose. Pour le contexte général de l'affichage en ERP, consultez le guide affichage plan d'évacuation et plan d'intervention en ERP.
