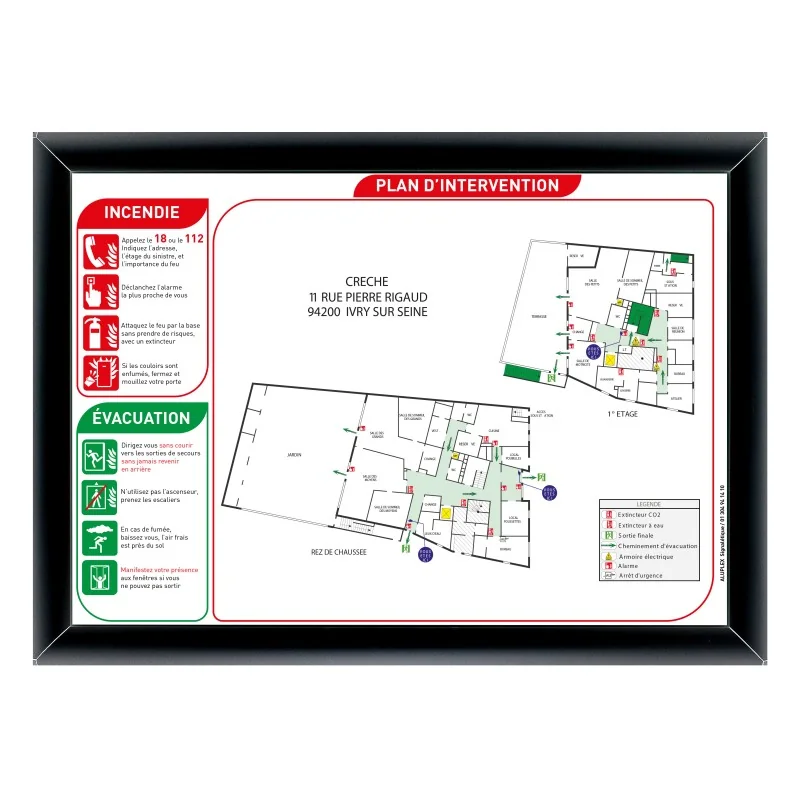

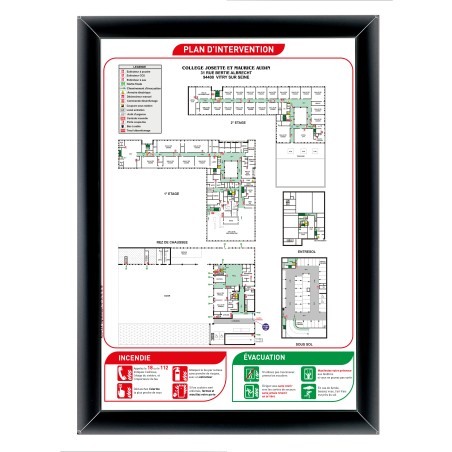

Plan d'intervention avec cadre aluminium clic-clac noir NF X 08-070

Le plan d'intervention avec cadre aluminium clic-clac noir est la version finition contemporaine du plan d'intervention sur cadre aluminium d'Aluplex Signalétique. Le cadre est en aluminium anodisé teinté noir mat, à ouverture clic-clac pour le remplacement de l'insert imprimé sans dépose du cadre. Contrairement au plan d'évacuation destiné aux occupants, le plan d'intervention s'adresse aux services de secours (sapeurs-pompiers, SDIS, équipes internes de sécurité) et utilise une bibliothèque de symboles graphiques distincte, définie par la norme NF X 08-070 dans son édition décembre 2023. Aluplex fabrique les inserts dans son atelier de Rambouillet, avec impression haute définition sur substrat semi-rigide et application des pictogrammes ISO 7010 complétés par les symboles intervention NF X 08-070 décembre 2023. L'insertion de votre logo sur le plan est gratuite. Les formats disponibles sont A3 et A4. La tarification est sur devis. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme.

Pourquoi choisir le cadre noir plutôt que le cadre aluminium argent

Le plan d'intervention avec cadre aluminium clic-clac en finition argent mat anodisé reste la référence pour les sites tertiaires standards et les espaces neutres. La version cadre noir s'adresse aux établissements dont la décoration intérieure assume un parti pris architectural contemporain ou sombre : restaurants gastronomiques avec ambiance feutrée, bars d'hôtels haut de gamme, retail de prestige à éclairage tamisé, showrooms automobiles, agences de communication, cabinets d'architectes, cliniques esthétiques, lieux culturels. Sur ces sites, un cadre argent mat tranche visuellement avec la décoration et casse l'ambiance. Le cadre noir s'intègre à l'environnement et préserve l'esthétique du lieu sans renoncer à la conformité NF X 08-070.

Les deux finitions partagent la même mécanique d'ouverture clic-clac, le même mode de fixation murale, les mêmes formats A3 et A4 et la même qualité d'impression. Le choix se fait uniquement sur le critère esthétique, en cohérence avec le code couleur de la décoration intérieure.

Ce que doit contenir un plan d'intervention conforme NF X 08-070

La norme NF X 08-070 édition décembre 2023 définit précisément le contenu obligatoire d'un plan d'intervention. Le plan représente l'intégralité du bâtiment, avec tous les niveaux, contrairement au plan d'évacuation qui ne représente qu'un seul niveau. Il intègre les éléments de structure (murs porteurs, cloisonnements coupe-feu, escaliers, ascenseurs), les équipements de sécurité incendie (extincteurs, robinets d'incendie armés, déclencheurs manuels, blocs-portes coupe-feu, désenfumage), les organes de coupure (gaz, électricité, fluides spéciaux), les locaux à risques particuliers (chaufferies, transformateurs, locaux à risque incendie aggravé) et la défense extérieure contre l'incendie (poteaux d'incendie, bouches d'incendie, citernes, accès véhicules de secours). L'édition décembre 2023 a introduit deux bibliothèques de symboles distinctes pour bien séparer les usages : la première destinée aux occupants non formés sur les plans d'évacuation, la seconde plus technique pour les sapeurs-pompiers sur les plans d'intervention. Elle a également ajouté l'indication des bornes de recharge pour véhicules électriques (IRVE), la signalisation des locaux photovoltaïques et l'identification des dispositifs de protection contre les menaces spécifiques. Aluplex applique ces nouvelles règles sur chaque plan conçu, conformément à la norme ISO 23601 qui complète NF X 08-070 sur les règles d'affichage.

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'intervention conforme NF X 08-070, vous transmettez le fichier PDF lors de la personnalisation produit. Le délai est ramené à 4 jours ouvrés après validation du bon à tirer.

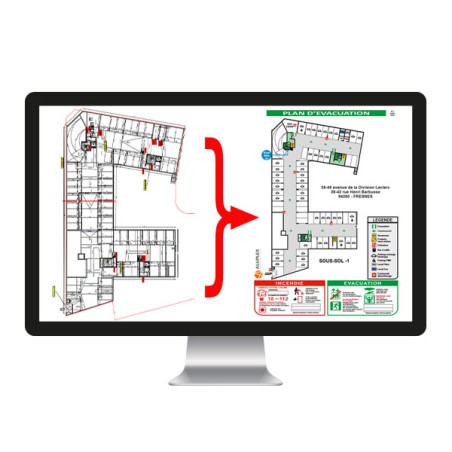

Si vous n'avez pas de plan conforme, sélectionnez l'option « création graphique à la norme » au moment de la personnalisation produit. La tarification suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque le plan d'intervention doit représenter l'ensemble des niveaux : 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis est établi sur demande. Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF, en appliquant la bibliothèque de symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la rose des vents et la légende. Un BAT vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT.

Questions fréquentes sur le plan d'intervention avec cadre noir

Quelle différence entre le cadre noir et le cadre aluminium argent

Le cadre noir et le cadre aluminium argent sont identiques sur le plan technique : tous deux sont en aluminium anodisé, à ouverture clic-clac, fixés au mur par vissage avec vis et chevilles fournies. Ils acceptent les mêmes formats (A3 et A4), proposent l'insertion gratuite du logo et appliquent la même méthode de conception graphique conforme NF X 08-070. La seule différence est la finition de l'aluminium : anodisation argent mat pour la version standard, anodisation noir mat pour la version contemporaine. Le choix se fait uniquement sur le critère esthétique, en cohérence avec le code couleur de la décoration intérieure du site.

Le cadre noir est-il accepté par la commission de sécurité ERP

Le cadre noir est conforme aux exigences de la norme NF X 08-070 et de l'article MS 41 de l'arrêté du 25 juin 1980 modifié dès lors qu'il est fixé solidement au mur et que l'insert imprimé respecte les règles graphiques de la norme. La norme NF X 08-070 ne prescrit pas la couleur du cadre, mais la composition et la lisibilité du plan affiché à l'intérieur. La commission de sécurité contrôle la conformité du plan, sa visibilité et la qualité de fixation, pas la teinte du cadre. À noter : le contraste entre le cadre noir et le plan imprimé reste optimal pour la lisibilité, le fond du plan étant systématiquement clair pour respecter les exigences typographiques de la norme.

L'insertion du logo est-elle vraiment gratuite

L'insertion gratuite du logo dans le plan d'intervention est un service inclus dans la prestation Aluplex, quel que soit le format commandé (A3 ou A4). Vous transmettez votre fichier logo au format vectoriel (SVG, EPS, AI) ou bitmap haute définition (PNG, JPG en 300 dpi minimum) au moment de la commande. Le graphiste interne positionne le logo selon les règles graphiques de la norme NF X 08-070, c'est-à-dire dans une zone qui ne perturbe pas la lisibilité des cheminements, des emplacements d'équipements de sécurité et de la rose des vents. La présence du logo client sur le plan est explicitement autorisée par la norme et n'affecte pas la conformité.

Combien coûte la création graphique d'un plan d'intervention sur cadre noir

La création graphique d'un plan d'intervention par Aluplex suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque la norme NF X 08-070 impose la représentation de l'ensemble des niveaux. Le tarif est de 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis sur mesure est établi. Cette grille couvre la conception complète à partir de votre plan d'architecte PDF, l'intégration des symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la légende et l'envoi d'un bon à tirer pour validation.

Puis-je commander d'autres formats que A3 et A4 en cadre noir

Les formats catalogue du plan d'intervention sur cadre noir sont A3 et A4, qui couvrent la grande majorité des besoins en hôtellerie, restauration, retail et tertiaire premium. Pour un format A2, A1 ou A0 en cadre noir, un devis sur mesure est établi sur demande : contactez l'atelier au 01 34 94 14 10 en précisant le format souhaité et la quantité commandée. Pour un site multi-bâtiments avec plusieurs plans en formats variés, un devis groupé peut mutualiser la conception graphique et optimiser le coût total.
