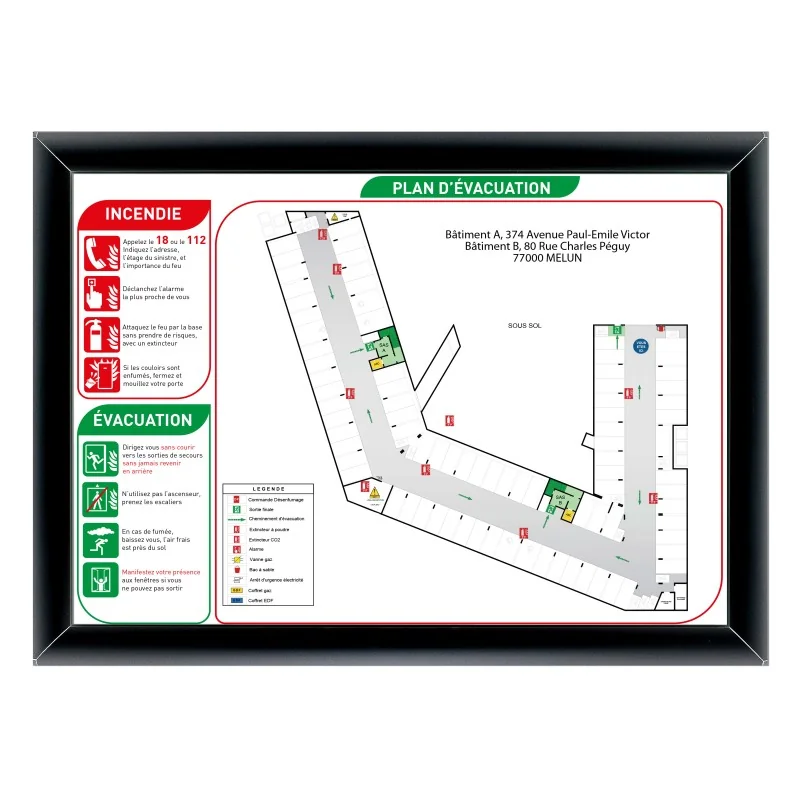

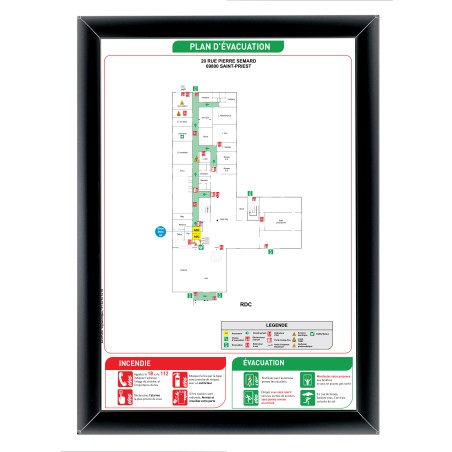

Plan d'évacuation avec cadre aluminium clic-clac noir NF X 08-070

Le plan d'évacuation avec cadre aluminium clic-clac noir reprend le mécanisme du cadre aluminium standard avec une finition noire destinée aux environnements contemporains où l'aluminium brut crée une rupture visuelle. Conforme à la norme NF X 08-070 (édition décembre 2023), il associe un plan imprimé en haute définition à un cadre dont les profils s'ouvrent par simple pression pour remplacer le contenu sans dépose. Le produit est disponible aux formats A3 et A4. L'insertion de votre logo dans le plan est gratuite et incluse dans la commande. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme (+67 € HT par niveau). Ce produit est proposé sur devis.

Pourquoi choisir la finition noire

La finition noire du cadre clic-clac répond à une exigence d'intégration architecturale dans les bâtiments où le mobilier signalétique doit s'effacer visuellement. Sièges sociaux d'entreprise, immeubles tertiaires de standing, hôtellerie de bureaux, halls d'accueil contemporains, espaces de coworking : ces environnements privilégient un graphisme épuré où l'aluminium argenté brut contraste de façon trop marquée avec les surfaces sombres ou les chartes graphiques foncées. Le cadre noir conserve l'ensemble des bénéfices fonctionnels du cadre aluminium clic-clac standard : ouverture sans dépose pour les mises à jour réglementaires régulièrement imposées par NF X 08-070, fixation par vissage sur tout support plan, mobilité du plan en cas d'intervention des sapeurs-pompiers qui peuvent décrocher le cadre et emporter le document.

Le détail technique du mécanisme clic-clac et de ses usages dans le bâtiment est décrit dans notre article de l'utilité des cadres clic-clac en signalétique de sécurité. Pour les environnements industriels ou les zones humides, le plan d'évacuation sur Dibond ou le plan d'évacuation sur Forex sont mieux adaptés ; le cadre noir cible spécifiquement les espaces tertiaires à exigence esthétique.

Ce que doit contenir un plan d'évacuation conforme NF X 08-070

La norme NF X 08-070 fixe le contenu obligatoire d'un plan d'évacuation. Le plan représente uniquement le niveau concerné, orienté selon la perspective de l'observateur : la gauche du plan correspond à la gauche de la personne qui consulte le plan sur site. Il intègre les cheminements d'évacuation matérialisés par des flèches vert de sécurité, les sorties de secours, les escaliers, les emplacements des extincteurs et des robinets d'incendie armés en rouge de sécurité, les déclencheurs manuels d'alarme, le point bleu « Vous êtes ici » qui localise l'observateur, et le point de rassemblement extérieur. La hauteur minimale des pictogrammes est de 7 mm, la typographie en « Lettre bâton sans serif » avec une hauteur minimale de 4 mm. L'ensemble de ces règles est détaillé dans notre guide complet du plan d'évacuation incendie.

L'édition de décembre 2023 a introduit de nouvelles obligations graphiques : l'indication des bornes de recharge pour véhicules électriques (IRVE), la signalisation des locaux photovoltaïques, l'identification des déclencheurs PPMS (Plan Particulier de Mise en Sûreté), et la localisation en vert des déclencheurs manuels permettant de couper l'alimentation des portes électromagnétiques. Le matériau utilisé doit garantir une durée de vie minimale de 5 ans avec résistance aux UV et à l'humidité. Aluplex applique ces règles sur chaque plan conçu, en conformité avec la norme ISO 23601 qui complète NF X 08-070 sur les règles d'affichage.

Où installer le plan d'évacuation

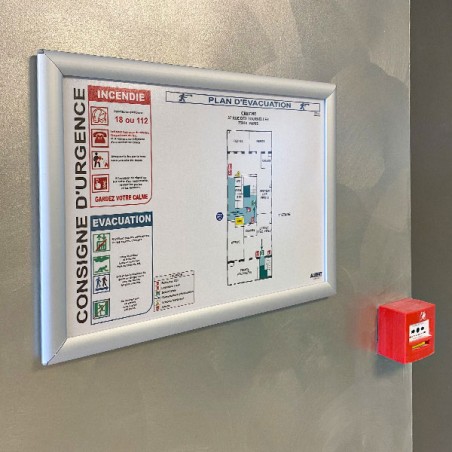

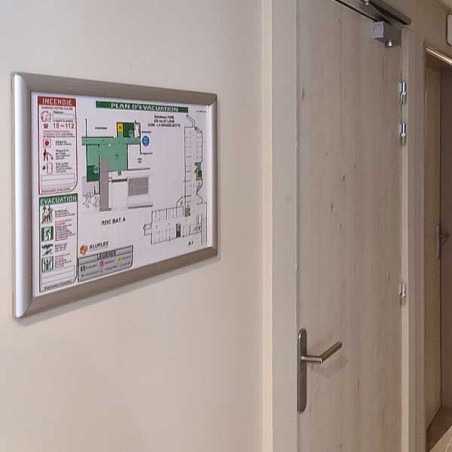

Le plan d'évacuation se positionne avec son axe central à 1,50 m du sol pour une lecture ergonomique optimale. L'éclairage vertical au point d'affichage doit atteindre au minimum 50 lux ; en l'absence d'éclairage de sécurité, le matériau doit être photoluminescent de classe C minimum selon NF X 08-050. Les emplacements obligatoires sont les points d'accès principaux de chaque niveau, à proximité des ascenseurs, des escaliers et des intersections de circulation. Le plan s'affiche dans les zones fréquentées où les occupants peuvent se familiariser avec les itinéraires : halls d'entrée, salles d'attente, paliers d'étage. Le cadre noir convient particulièrement aux halls d'accueil de standing, aux espaces de coworking, aux sièges sociaux et aux immeubles tertiaires à charte graphique sombre.

Le plan d'évacuation s'affiche à chaque niveau du bâtiment occupé, puisque le point bleu « Vous êtes ici » et l'orientation diffèrent d'un étage à l'autre. Chaque étage nécessite donc son propre plan. Pour une commande multi-niveaux ou multi-bâtiments, contactez l'atelier au 01 34 94 14 10.

Création graphique du plan ou fichier client fourni

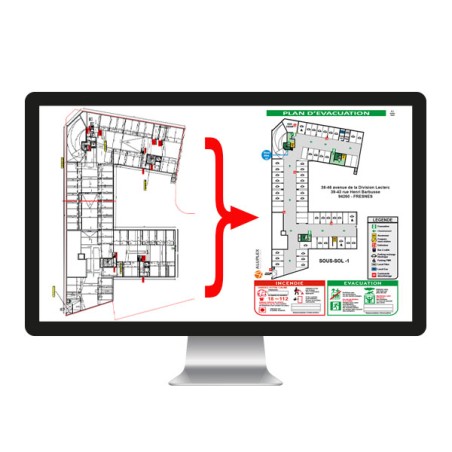

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'évacuation conforme NF X 08-070, vous transmettez le fichier PDF lors de la demande de devis. Le délai est de 4 jours ouvrés après validation du bon à tirer. Si vous n'avez pas de plan conforme, ajoutez l'option Création de votre plan à la norme NF X 08-070 au moment de la commande (+67 € HT). Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF, avec les symboles ISO 7010, le pavé d'identification ISO 23601, la rose des vents et la légende.

L'insertion de votre logo dans le plan est gratuite et incluse dans la commande, sans surcoût. Cette personnalisation permet d'aligner le plan d'évacuation à la charte graphique de votre établissement, particulièrement utile dans les environnements à exigence esthétique pour lesquels le cadre noir a été conçu. Un bon à tirer vous est transmis pour validation avant fabrication.

Questions fréquentes sur le plan d'évacuation cadre noir

Quelle différence entre le cadre noir et le cadre aluminium standard

Le cadre noir et le cadre aluminium standard utilisent le même mécanisme clic-clac qui permet d'ouvrir le cadre par simple pression et de remplacer le plan sans dépose. La seule différence est la finition : aluminium argenté brut pour le standard, finition noire pour la version contemporaine. Le choix se fait sur un critère d'intégration architecturale, pas de performance technique. Les deux cadres offrent les mêmes propriétés de durabilité, de fixation et de maintenance. Le cadre noir est proposé en formats A3 et A4 uniquement, contre A4 à A0 pour la version aluminium standard.

Pourquoi le plan d'évacuation cadre noir est-il sur devis

Le cadre noir clic-clac fait partie des produits personnalisables qui sortent du tarif catalogue standard. Le devis intègre la dimension exacte commandée, le nombre de plans, l'option de création graphique éventuelle, et les paramètres logistiques pour la livraison. Cette logique permet d'ajuster précisément le tarif aux besoins du chantier, notamment pour les commandes multi-bâtiments ou les exigences spécifiques d'intégration architecturale. Le délai de retour de devis est de 24 à 48 heures ouvrées après réception de la demande.

Comment ajouter mon logo sur le plan d'évacuation

Vous transmettez votre logo au format vectoriel (PDF, AI, EPS, SVG) ou en haute résolution (PNG, JPG minimum 300 dpi) lors de la commande, par email ou via le formulaire de personnalisation du site. Le graphiste Aluplex intègre le logo dans la zone d'en-tête du plan, en respectant les règles de la norme NF X 08-070 sur la lisibilité du document. Cette personnalisation est gratuite et incluse dans la commande. Vous validez l'emplacement et le rendu final du logo lors du bon à tirer.

Le cadre noir convient-il à tous les environnements

Le cadre aluminium clic-clac noir est conçu pour les environnements tertiaires à exigence esthétique : sièges sociaux, immeubles de bureaux contemporains, hôtellerie d'entreprise, halls d'accueil, espaces de coworking. Il ne convient pas aux environnements humides ou exposés aux UV directs, pour lesquels le plan d'évacuation sur Dibond reste recommandé. Pour les environnements industriels, ateliers ou parkings, le Dibond ou le Forex sont plus adaptés.
