Etiquettes de gaines techniques, votre guide complet

Publié le 12 janvier 2026
Mis à jour le 19 juin 2026

Une étiquette de gaine technique est un repère fixé sur un conduit pour identifier le réseau qu'il dessert et, le cas échéant, son sens de circulation. Dans un bâtiment tertiaire, un ERP, un parking ou une résidence collective, les gaines techniques regroupent l'ensemble des réseaux nécessaires au fonctionnement du site : gaines de ventilation, conduits électriques ENEDIS, réseaux télécoms FT et fibre optique, courants forts (CFO) et courants faibles (CFA), SSI, eau et gaz. Cette infrastructure continue, souvent invisible, traverse les étages, longe les sous-sols, dessert les combles et relie les locaux techniques aux zones occupées. Ce guide présente les solutions d'identification des gaines techniques, leur intégration sur chantier et les critères de choix d'une étiquette adaptée aux contraintes réelles des installations. Il s'adresse aux bureaux d'études, aux installateurs et aux exploitants.

Étiquette de gaine technique posée in situ, identification d'un réseau du bâtiment

Qu'est-ce qu'une étiquette de gaine technique et à quoi sert l'identification des conduits ?

Définition d'une étiquette de gaine

Une étiquette de gaine technique est un support de signalétique fixé directement sur le conduit, en acier galvanisé ou en aluminium, ou sur une paroi adjacente accessible. Elle identifie sans ambiguïté la fonction du réseau : insufflation, extraction, ventilation mécanique contrôlée simple ou double flux, climatisation, désenfumage, mais aussi réseaux électriques et télécoms.

Une étiquette de gaine ne concerne donc pas uniquement la ventilation. Elle s'applique également aux gaines ENEDIS, FT, fibre optique, CFA, CFO, SSI, eau et gaz, et plus largement à tous les conduits techniques du bâtiment, afin d'assurer une identification homogène de l'ensemble des réseaux. Pour le repérage des fluides circulant dans ces réseaux, la logique rejoint celle du repérage de tuyauterie selon les normes NF X 08-100, CLP et ISO 20560.

Dans les bâtiments contemporains, plusieurs gaines cohabitent dans un même volume, souvent associées à des clapets coupe-feu, des caissons, des échangeurs, des ventilateurs, des extracteurs ou des systèmes de filtration. Sans marquage visuel clair, distinguer un réseau d'air frais d'un circuit d'air vicié devient source d'erreurs, notamment lors d'interventions rapides. L'étiquette garantit cette identification immédiate, sans recherche préalable dans les plans.

Rôle de la signalisation dans le traitement de l'air et la circulation des flux

L'étiquette de gaine dépasse la simple désignation d'un conduit. Elle structure la lecture des systèmes de ventilation, facilite le suivi des débits, sécurise les interventions sur ventilateurs, échangeurs et caissons, et participe au contrôle du renouvellement d'air. Elle relie physiquement les plans CVC aux réseaux réels et accompagne la circulation de l'air, depuis les entrées d'air jusqu'aux bouches et grilles de diffusion, puis vers l'extraction.

Quelles étiquettes de gaines techniques standard pour l'identification rapide des réseaux ?

Cas d'usage des étiquettes standard

Les étiquettes de gaine technique standard répondent aux besoins d'identification rapide lorsque les libellés sont connus et répétés sur plusieurs tronçons. Elles s'intègrent dans les locaux techniques, les parkings, les gaines verticales, les combles et les reprises de réseaux existants. Les libellés couvrent l'essentiel des systèmes de ventilation et des réseaux associés : VMC, double flux, extraction, insufflation, ELEC, GAZ, EAU, SSI, CFA, CFO, FT.

Formats, supports et pose sur gaines de ventilation

Disponibles à l'unité ou en plaques sécables, ces étiquettes assurent une pose rapide sur de longues séries de conduits. Leur faible épaisseur facilite l'intégration dans les zones contraintes. La fixation s'effectue par adhésif technique, collier ou vissage selon la nature du support, acier galvanisé ou aluminium, avec une bonne tenue dans le temps.

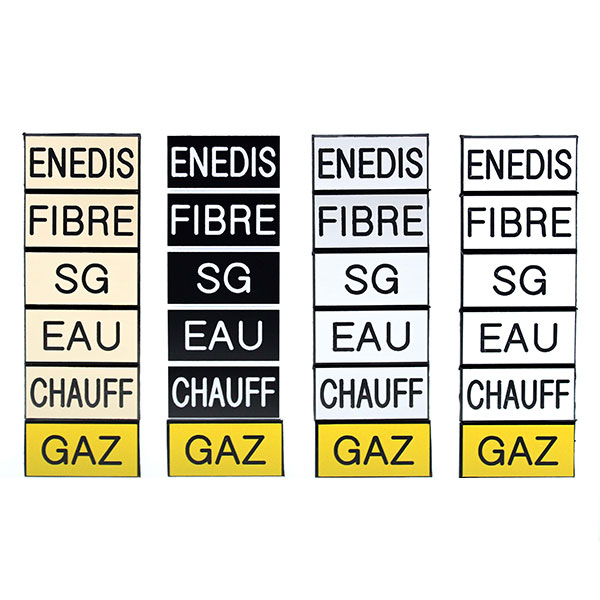

Lot d'étiquettes standard de gaines techniques sécables, plusieurs coloris

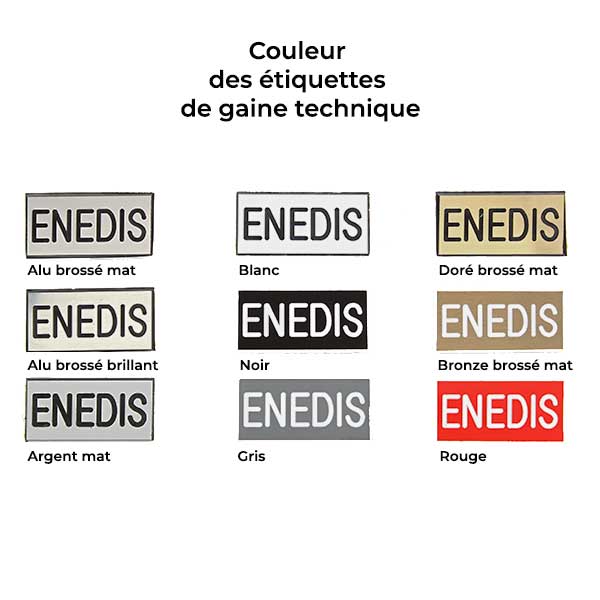

Déclinaison de couleurs des étiquettes de gaine technique selon le type de réseau

Quelles plaques gravées personnalisées pour le repérage avancé des gaines techniques ?

Personnalisation du texte et des informations aérauliques

Lorsque le projet impose une identification détaillée, les plaques gravées personnalisées intègrent textes développés, sens de circulation de l'air, repères CTA, débits d'air, pictogrammes, codes internes bâtiment, ainsi que les informations liées à l'aspiration, à l'apport d'air et au dimensionnement des réseaux.

Choix des matériaux selon l'environnement

Les plaques se déclinent en aluminium anodisé, inox, acrylique transparent, polyester ou plastique bicouche, avec gravure ou impression numérique. Chaque matériau répond à un contexte précis : humidité, condensation, variations thermiques, ambiance acoustique ou contraintes d'étanchéité des réseaux. Pour le détail des supports et de leurs usages, voir notre guide sur les matériaux de la signalétique.

Pourquoi l'identification des gaines techniques améliore la sécurité, la qualité de l'air et l'exploitation ?

Sécurité des interventions et prévention du risque incendie

L'étiquetage limite les confusions entre réseaux, sécurise les raccordements, facilite les opérations sur extracteurs et clapets coupe-feu, et renforce la lisibilité des circuits de désenfumage lors d'un départ de feu. Sur les réseaux denses où cohabitent gaines de fluides, câbles SSI et automatismes de gestion technique, cette lisibilité est déterminante, comme le montre le repérage technique d'un data center.

Qualité de l'air intérieur et confort des occupants

Une signalétique claire favorise le suivi des systèmes de ventilation, la maîtrise des polluants, l'équilibre des débits, le bon fonctionnement de la filtration et le renouvellement de l'air intérieur. Elle participe au confort des occupants, à la stabilité de l'air ambiant et à la réduction des ambiances humides responsables d'odeurs persistantes ou de moisissures.

Comment intégrer la signalétique de gaine en parking, tertiaire et résidentiel ?

Parkings et sous-sols

Dans un parking, les gaines restent apparentes, exposées à l'humidité et aux chocs. L'inox ou l'aluminium assurent une tenue durable, avec fixation par collier ou chaîne perlée lorsque le perçage n'entre pas dans les contraintes du site.

Immeubles tertiaires

Dans le tertiaire, les réseaux traversent locaux techniques, faux plafonds et circulations verticales. La continuité du marquage permet de suivre un circuit depuis la centrale de traitement de l'air jusqu'aux terminaux, en intégrant caissons, échangeurs, ventilateurs, grilles et bouches. La pose suit les mêmes principes que ceux décrits dans notre guide sur la pose et installation de la signalétique.

Résidences collectives

En logement collectif, l'identification reste discrète mais lisible, tout en résistant aux manipulations et aux nettoyages. Les supports plastiques techniques ou acryliques transparents répondent à ces contraintes.

Étiquette de gaine « eau froide » posée in situ sur un réseau du bâtiment

Comment les bureaux d'études et installateurs lisent les étiquettes de gaines techniques ?

Correspondance entre plans CVC et terrain

Les plaques reprennent les désignations issues des schémas, les repères de réseaux et les sens d'insufflation et d'extraction, ce qui facilite le dimensionnement final, les réglages de débits et la vérification des entrées d'air.

Réception de chantier et exploitation

Lors de la réception, cette correspondance limite les réserves et accélère la prise en main par l'exploitant.

Où poser une étiquette de gaine technique pour une lecture continue du réseau ?

Les étiquettes se positionnent sur la gaine visible, à chaque changement de direction, à chaque traversée d'étage et à proximité des équipements, afin de maintenir une signalisation lisible sur l'ensemble des systèmes de ventilation et des réseaux techniques. Cette logique de repérage rejoint celle des fluides décrite dans notre article sur le marqueur de tuyauterie.

Quels matériaux et fixations choisir pour les étiquettes de gaines techniques ?

Supports disponibles

Plastique bicouche avec adhésif, PVC, Gravoply, aluminium anodisé, inox, polyester ou support bois et liège : chaque support répond à un environnement précis, humidité, isolation thermique, ambiance acoustique ou contraintes d'étanchéité.

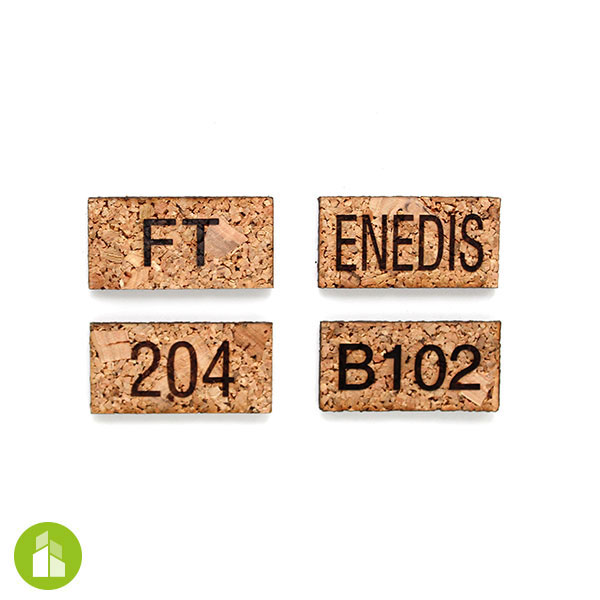

Étiquette de gaine technique sur support bois/liège, finition écoresponsable

Méthodes de fixation

Vissage, colliers, chaîne perlée, adhésif ou support magnétique s'adaptent aux gaines de ventilation et aux structures porteuses.

Quelles informations faire figurer sur une étiquette de gaine technique ?

Une étiquette de gaine technique affiche au minimum la fonction du réseau et, selon le cas, le sens de circulation, le débit d'air, le code bâtiment, le repère CTA et l'indication des entrées d'air. Ces informations assurent une reconnaissance immédiate de chaque conduit.

Comment entretenir la signalétique de gaine dans le temps ?

Un nettoyage périodique, un contrôle visuel et le remplacement des plaques détériorées maintiennent une identification opérationnelle sur l'ensemble du réseau.

Questions fréquentes sur les étiquettes de gaines techniques

À quoi servent les étiquettes de gaines techniques ?

Les étiquettes de gaines techniques permettent d'identifier rapidement chaque réseau (ventilation, ENEDIS, FT, CFA, CFO, SSI, eau, gaz), de sécuriser les interventions et d'assurer la cohérence entre les plans techniques et le terrain.

Quelle différence entre une étiquette standard et une plaque gravée ?

Les étiquettes standard conviennent aux libellés simples et répétitifs. Les plaques gravées permettent d'intégrer des informations personnalisées comme le sens de circulation, les codes internes ou les repères CTA.

Où poser une étiquette de gaine technique ?

Sur la gaine visible, à chaque changement de direction, à chaque traversée d'étage et à proximité des équipements.

Quelles informations doivent apparaître sur l'étiquette ?

Le type de réseau, le sens de circulation, le repère bâtiment, le code issu des plans et, parfois, le débit d'air.

Quels matériaux choisir selon l'environnement ?

Le plastique bicouche pour les environnements standard, l'aluminium pour les zones sollicitées, l'inox pour les parkings et les zones humides, le bois ou le liège pour une finition écoresponsable en intérieur.
