Point de rassemblement en ERP : pictogramme E007, norme et obligations

Signalétique de sécurité en ERP, le point de rassemblement.

Publié le 8 juin 2026

Le point de rassemblement est la zone extérieure sécurisée dans laquelle les occupants d'un bâtiment se regroupent et sont recensés après une évacuation. Sa signalisation repose sur le pictogramme E007 de la norme NF EN ISO 7010 : un groupe de personnes encadré par quatre flèches convergentes, en blanc sur fond vert. En France, la conformité à l'ISO 7010 découle de l'arrêté du 4 novembre 1993 relatif à la signalisation de sécurité et de santé au travail, qui transpose la directive 92/58/CEE. Cette conformité s'impose pour toute nouvelle installation de panneaux depuis le 1er janvier 2014.

L'organisation de l'évacuation, dont le point de rassemblement constitue l'aboutissement, relève des articles R4227-28 à R4227-39 du code du travail. Ces articles imposent une consigne de sécurité incendie, des chargés d'évacuation et des exercices au moins tous les six mois. Pour les établissements recevant du public, l'arrêté du 25 juin 1980 ajoute ses propres exigences. Sur le plan d'évacuation affiché dans le bâtiment, le point de rassemblement est localisé selon la norme ISO 23601.

Points clés à retenir
- Pictogramme normalisé : E007 (NF EN ISO 7010), groupe de personnes et quatre flèches convergentes, blanc sur fond vert.
- Conformité ISO 7010 exigée pour toute nouvelle installation depuis le 1er janvier 2014 (arrêté du 4 novembre 1993).
- Le point de rassemblement n'est pas nommé dans la liste de l'article R4227-38, mais découle de l'obligation d'organiser l'évacuation (R4227-28, R4227-39).
- Exercices d'évacuation au moins tous les six mois, consignés au registre de sécurité (R4227-39).
- Signal posé en extérieur, en zone sûre, dans un format adapté à la distance de lecture.

Qu'est-ce qu'un point de rassemblement et à quoi sert-il ?

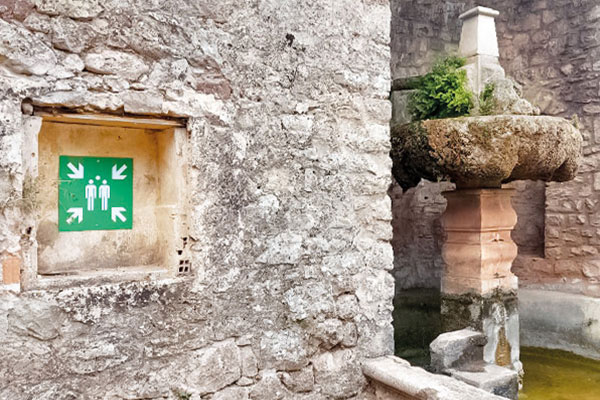

Un point de rassemblement sert à regrouper et à compter les occupants à l'extérieur du bâtiment après une évacuation, afin de vérifier que personne n'est resté à l'intérieur et de laisser le champ libre aux secours. Il intervient à la fin de la procédure d'évacuation, une fois les locaux quittés par les itinéraires balisés.

L'évacuation s'organise autour de deux rôles complémentaires : le guide-file conduit les occupants de son secteur vers le point de rassemblement, tandis que le serre-file vérifie qu'aucune personne n'est restée dans les locaux avant de sortir. Le comptage s'effectue ensuite sur une fiche de présence ou au registre de sécurité, ce qui permet de signaler immédiatement une absence aux sapeurs-pompiers. Sans zone de regroupement identifiée, ce recensement devient impossible et la coordination avec les secours se dégrade au moment où elle est la plus critique.

Le point de rassemblement doit être suffisamment éloigné du bâtiment pour échapper aux fumées, aux projections et à un éventuel effondrement, hors des voies d'accès des secours et à l'écart des installations à risque. Aucune distance réglementaire n'est fixée : l'éloignement résulte de l'analyse des risques propre au site. L'emplacement obéit ensuite à plusieurs critères pratiques : un sol stable et éclairé, un cheminement extérieur sûr, une accessibilité aux personnes à mobilité réduite et une surface suffisante pour accueillir l'ensemble des occupants, une capacité d'environ un mètre carré par personne étant couramment retenue. Sur un site étendu, plusieurs points de rassemblement répondent à différents scénarios d'évacuation, selon la zone touchée par le sinistre.

Le point de rassemblement est-il obligatoire ?

Le point de rassemblement n'est pas imposé par un texte qui le nomme explicitement, mais il découle de l'obligation d'organiser l'évacuation prévue par le code du travail (articles R4227-28 et suivants). C'est une nuance réglementaire souvent mal restituée, y compris par des sources techniques.

L'article R4227-37 rend la consigne de sécurité incendie obligatoire dans les établissements où plus de cinquante personnes sont employées ou réunies, ainsi que dans ceux manipulant des matières inflammables. L'article R4227-38 détaille ensuite le contenu de cette consigne en huit points : matériel d'extinction, personnes chargées de l'évacuation, mesures spécifiques pour les personnes handicapées avec les espaces d'attente sécurisés, moyens d'alerte, contact des secours, conduite à tenir. Le point de rassemblement ne figure pas nommément dans cette liste : l'attribuer directement à l'article R4227-38 est une erreur courante.

Son caractère obligatoire repose en réalité sur l'article R4227-39, qui impose des exercices d'évacuation au moins tous les six mois, consignés sur un registre tenu à la disposition de l'inspection du travail. Au cours de ces exercices, les occupants apprennent à reconnaître le signal sonore d'alarme générale, à appliquer les consignes d'évacuation et à rejoindre la zone de regroupement où ils sont recensés. Pour un établissement recevant du public, l'arrêté du 25 juin 1980 complète ces obligations, notamment en matière d'affichage des plans en ERP. La responsabilité de l'organisation, et donc de l'identification d'un point de rassemblement signalé, incombe à l'employeur ou à l'exploitant, dont la défaillance est appréciée en cas de sinistre.

Le pictogramme E007 : signification, couleur et norme NF EN ISO 7010

Le pictogramme E007 de la norme NF EN ISO 7010 représente un point de rassemblement par un groupe de personnes encadré de quatre flèches convergentes, en blanc sur fond vert. La lettre E désigne la catégorie des signaux de sauvetage et de secours, le vert étant la couleur associée à la sécurité et à la mise à l'abri.

Que représente exactement le pictogramme E007

Le symbole figure plusieurs silhouettes humaines vers lesquelles pointent quatre flèches blanches, traduisant l'idée de convergence vers un lieu sûr. Le panneau est de forme carrée ou rectangulaire, pictogramme blanc sur fond vert, conformément aux prescriptions applicables aux signaux de sauvetage. Cette grammaire visuelle le distingue des autres panneaux de sécurité de la norme ISO 7010, comme les panneaux de cheminement E001 et E002 qui indiquent une direction de sortie de secours, alors que le E007 marque la destination finale de l'évacuation. Un texte explicite tel que la mention point de rassemblement renforce utilement la compréhension, notamment pour un public non francophone.

Depuis quand la conformité ISO 7010 est-elle exigée

L'arrêté du 4 novembre 1993 impose que la signalisation de sécurité respecte les normes en vigueur, et la version d'avril 2013 de la norme NF EN ISO 7010 s'applique à toute nouvelle installation depuis le 1er janvier 2014. Concrètement, un panneau posé ou remplacé aujourd'hui doit reprendre le symbole normalisé E007. La réglementation n'oblige pas à déposer les panneaux antérieurs encore en place, mais leur mise en conformité est recommandée pour éviter toute ambiguïté de lecture lors d'une évacuation réelle.

Où placer le panneau et comment le dimensionner ?

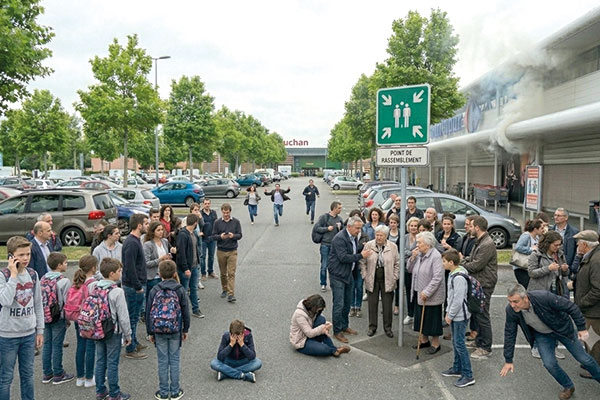

Le panneau point de rassemblement se pose à l'extérieur, dans la zone de regroupement, à une hauteur qui le rend visible de loin et dans un format adapté à la distance de lecture. Plus la zone est étendue ou fréquentée, plus le format doit être généreux pour rester lisible dans la confusion d'une évacuation.

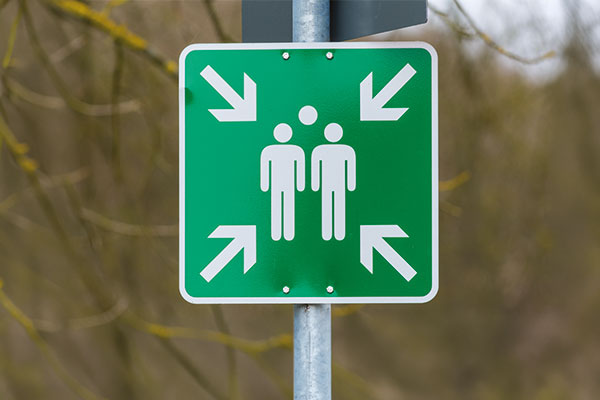

Sur un mur, la pratique de pose issue de l'arrêté du 4 novembre 1993 situe le panneau à une hauteur n'excédant pas 2,30 m du sol. En extérieur, sur poteau, le signal est au contraire placé plus haut pour rester visible au-dessus d'une foule en mouvement : la fixation sur poteau est la solution la plus courante lorsqu'aucune façade ne borde directement la zone de regroupement, car elle permet de positionner le signal au centre de l'aire et de l'orienter vers les cheminements d'arrivée. Une version photoluminescente ou un éclairage de sécurité améliorent la lisibilité lors d'une évacuation nocturne, lorsque l'éclairage normal est coupé.

Quel panneau choisir : matière, durabilité et fixation ?

Le choix de la matière d'un panneau point de rassemblement dépend de son exposition permanente en extérieur : tenue aux UV, aux intempéries et au gel, classement feu éventuel et mode de fixation. Un signal de sécurité qui se délave ou se voile en deux saisons perd sa fonction au moment où il devrait servir.

Pour les panneaux point de rassemblement exposés en permanence en extérieur, l'atelier d'Aluplex privilégie le Dibond, panneau composite à deux parements en aluminium dont la rigidité et la résistance aux UV restent stables dans le temps. Le format extérieur de référence retenu pour ces zones est le 50 x 50 cm, lisible à moyenne distance sur une cour ou un parking, et la fixation sur poteau est la configuration la plus fréquemment demandée lorsque la zone de regroupement n'est bordée par aucune façade.

Le panneau est fabriqué sur mesure dans l'atelier de Rambouillet, sans intermédiaire. Le format, la matière et le mode de fixation sont validés selon l'emplacement de pose, la distance de lecture et l'exposition au vent. Pour une zone soumise à forte affluence ou à configuration complexe, un marquage directionnel complémentaire conforme à l'ISO 7010 oriente les occupants vers le point de rassemblement.

Le point de rassemblement sur le plan d'évacuation

Sur un plan d'évacuation incendie en ERP, le point de rassemblement est localisé par le pictogramme E007 selon la norme ISO 23601, qui définit les symboles, les couleurs et les mentions du plan. Le plan affiché dans le bâtiment et le panneau posé à l'extérieur forment un dispositif cohérent : le premier indique le chemin, le second marque la destination.

La norme ISO 23601 harmonise la représentation des issues de secours, des moyens d'extinction, des cheminements et du point de rassemblement, afin qu'un occupant comprenne le plan sans formation préalable. Le code du travail, par son article R4227-37, impose l'affichage de consignes incluant un plan dans les établissements concernés, les consignes étant affichées à proximité du plan. Aluplex conçoit ces plans d'évacuation conformes à la norme NF X 08-070, de la collecte des informations jusqu'au support imprimé, ce qui garantit la cohérence entre le plan et la signalisation posée sur site.

Tableau de synthèse : textes applicables au point de rassemblement

Le tableau ci-dessous réunit les références qui encadrent le point de rassemblement et sa signalisation, avec leur champ d'application concret.

Questions fréquentes sur le point de rassemblement

Combien de points de rassemblement faut-il prévoir ?

Le nombre de points de rassemblement n'est pas fixé par un texte réglementaire : il résulte de l'analyse des risques et de la configuration du site. Un bâtiment unique peut se contenter d'un point, tandis qu'un site étendu ou comportant plusieurs zones à risque prévoit plusieurs aires de regroupement, choisies à distance suffisante des installations dangereuses et hors des voies d'accès des secours, pour couvrir différents scénarios d'évacuation.

À quelle hauteur installer le panneau point de rassemblement ?

Le panneau point de rassemblement se place en hauteur pour rester visible au-dessus des personnes regroupées lors d'une évacuation. Sur un mur, la pose n'excède pas 2,30 m du sol, hauteur issue de l'arrêté du 4 novembre 1993. En extérieur sur poteau, le signal est placé plus haut, afin d'être vu depuis les cheminements d'arrivée, le format étant ajusté à la distance de lecture.

Quelle différence entre point de rassemblement et espace d'attente sécurisé ?

Le point de rassemblement et l'espace d'attente sécurisé répondent à deux besoins distincts. Le point de rassemblement est une zone extérieure où les occupants se regroupent après avoir quitté le bâtiment. L'espace d'attente sécurisé, mentionné à l'article R4227-38, est un local interne protégé du feu et des fumées, où une personne à mobilité réduite patiente en sécurité jusqu'à l'arrivée des secours lorsqu'elle ne peut pas évacuer seule.

Quel matériau choisir pour un panneau point de rassemblement extérieur ?

Pour un panneau point de rassemblement exposé en permanence en extérieur, le Dibond, panneau composite aluminium, est la matière la plus adaptée grâce à sa rigidité et à sa tenue aux UV et aux intempéries. Le Forex convient à une pose abritée, le PVC rigide aux petits formats de proximité. Le format de référence retenu en extérieur est le 50 x 50 cm, avec une fixation sur poteau lorsque la zone de regroupement n'est bordée par aucune façade.
