Plan d'intervention sur plexi PMMA coulé 3 mm NF X 08-070

Le plan d'intervention sur plexi PMMA coulé 3 mm est le support transparent premium d'Aluplex Signalétique pour les sites tertiaires modernes qui privilégient une signalétique de sécurité discrète et contemporaine. Contrairement au plan d'évacuation destiné aux occupants, le plan d'intervention s'adresse aux services de secours (sapeurs-pompiers, SDIS, équipes internes de sécurité) et utilise une bibliothèque de symboles graphiques distincte, définie par la norme NF X 08-070 dans son édition décembre 2023. Aluplex imprime votre plan en direct sur plaque PMMA coulé 3 mm dans son atelier de Rambouillet, avec les pictogrammes ISO 7010 complétés par les symboles intervention NF X 08-070 décembre 2023. Le PMMA coulé (obtenu par coulée entre deux glaces, contrairement au PMMA extrudé) garantit une transparence supérieure (transmission lumineuse 92 % selon DIN 5036) et une planéité régulière dans le temps. Le tarif démarre à 82,50 € HT en format A4. Les formats catalogue sont A4, A3 et A2, les autres formats étant disponibles sur devis. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme.

Pourquoi le PMMA coulé 3 mm plutôt qu'un plexiglas standard

Aluplex utilise exclusivement du PMMA coulé 3 mm pour ses plans d'intervention sur plexi, et non du PMMA extrudé ou du polycarbonate. Le PMMA coulé est obtenu par coulée entre deux glaces, ce qui garantit une transparence supérieure (transmission lumineuse 92 % en 3 mm selon DIN 5036) et une planéité régulière dans le temps. Sa résistance à la flexion atteint 115 N/mm² (DIN 53452) et sa température de service maximale est de 78 °C en continu, ce qui le rend stable dans les halls éclairés en lumière indirecte du soleil et dans les espaces de réception fortement fréquentés. Sa résistance UV est élevée et il conserve sa transparence pendant toute la durée de service du plan, soit au minimum les 5 ans de pérennité exigés par la NF X 08-070 dans son édition décembre 2023.

Pour un plan d'intervention soumis à une exigence stricte de classement feu M1 sur les supports d'affichage, Aluplex oriente vers le plan d'intervention sur Forex classé M1 ou vers le plan d'intervention sur Dibond. Le classement feu du PMMA coulé n'étant pas communiqué par le fabricant, le plexi cible les sites où le confort esthétique prime sur l'exigence M1 stricte.

Configuration plexi transparent ou plexi dormant : laquelle retenir

La norme NF X 08-070 dans son paragraphe 5.2.4.1 précise que le fond d'un plan de sécurité doit de préférence avoir la couleur de sécurité blanche ou blanche photoluminescente. Sur un plexi strictement transparent, le fond ne respecte pas cette exigence par défaut. Aluplex propose deux configurations pour le plan d'intervention sur plexi, à choisir selon le niveau d'exigence de l'organisme de contrôle.

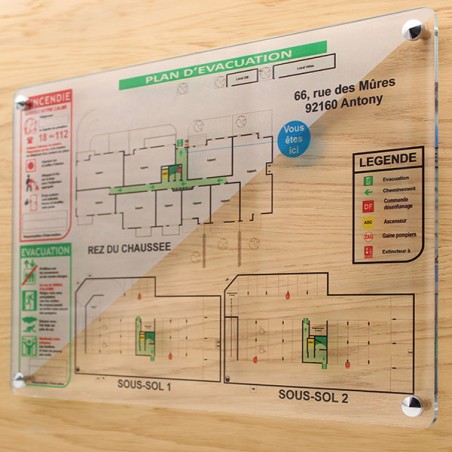

La première configuration est l'impression directe sur plexi PMMA coulé 3 mm transparent, avec rendu visuel premium qui s'intègre à l'architecture du lieu. Elle convient lorsque l'exigence § 5.2.4.1 n'est pas appliquée strictement par la commission de sécurité ou lorsque le plan d'intervention vient en complément d'un dispositif déjà conforme. La seconde configuration, dite plexi dormant, consiste à imprimer le plan d'intervention directement sur une plaque Forex classic 3 mm blanche, puis à doubler le tout d'un plexi PMMA coulé 5 mm en façade fixé par 4 entretoises chromées et caches-vis. Cette configuration restitue un fond blanc conforme à NF X 08-070 § 5.2.4.1, tout en conservant la finition plexi en surface. Les couleurs de sécurité du plan respectent la norme NF X 08-003-1.

Pour quels établissements ce plan d'intervention est-il pensé

Le plan d'intervention sur plexi PMMA cible les sites tertiaires modernes où la signalétique de sécurité doit s'intégrer au parti pris architectural sans s'imposer visuellement. Les cabinets médicaux et dentaires de standing, les cabinets d'architectes et de bureaux d'études, les agences immobilières premium, les showrooms automobiles et les espaces de coworking l'utilisent dans les halls d'accueil et les zones de circulation. Les espaces tertiaires haut de gamme et les sièges sociaux le déploient dans les paliers d'étages des bâtiments à finition épurée. La transparence du PMMA coulé permet au plan de paraître flotter sur le mur, sans casser l'ambiance graphique du lieu. Pour les ERP soumis à une exigence stricte de classement feu M1, Aluplex recommande d'orienter le choix vers Forex ou Dibond plutôt que le plexi.

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'intervention conforme NF X 08-070, vous transmettez le fichier PDF lors de la personnalisation produit. Le délai est ramené à 4 jours ouvrés après validation du bon à tirer.

Si vous n'avez pas de plan conforme, sélectionnez l'option « création graphique à la norme » au moment de la personnalisation produit. La tarification suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque le plan d'intervention doit représenter l'ensemble des niveaux : 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis est établi sur demande. Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF, en appliquant la bibliothèque de symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la rose des vents et la légende. Un BAT vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT.

Questions fréquentes sur le plan d'intervention sur plexi

Quelle différence entre le PMMA coulé et le plexiglas standard

Le PMMA coulé et le PMMA extrudé (parfois appelé « plexiglas » de manière générique chez la concurrence) sont deux procédés de fabrication de la même résine polymère. Le PMMA coulé est obtenu par coulée entre deux glaces, ce qui garantit une transparence supérieure (transmission lumineuse 92 % selon DIN 5036), une planéité régulière et une meilleure résistance mécanique (flexion 115 N/mm² selon DIN 53452). Le PMMA extrudé est obtenu par extrusion en continu, ce qui est plus économique mais donne une transparence moindre et une planéité moins stable dans le temps. Aluplex utilise exclusivement du PMMA coulé pour ses plans d'intervention sur plexi, afin de garantir un rendu visuel premium qui justifie le positionnement de gamme.

Quelle différence entre la configuration plexi transparent et plexi dormant

Les deux configurations partagent le même rendu visuel premium en surface mais diffèrent par le respect de l'exigence § 5.2.4.1 de la NF X 08-070 sur la couleur du fond. La configuration plexi transparent (impression directe sur PMMA coulé 3 mm) offre un rendu transparent total, qui s'intègre à l'architecture du lieu et valorise les environnements design ; le fond ne respecte pas par défaut l'exigence § 5.2.4.1. La configuration plexi dormant ajoute une couche de Forex classic 3 mm blanc imprimée directement, recouverte d'un plexi PMMA coulé 5 mm en façade fixé par 4 entretoises chromées ; cette configuration restitue le fond blanc exigé par § 5.2.4.1 tout en conservant la finition plexi en surface. Le choix se valide avec le bureau de contrôle ou le responsable sécurité du site avant lancement de la fabrication, en fonction du niveau de strictesse appliqué à l'exigence § 5.2.4.1.

Le plan d'intervention sur plexi est-il accepté par la commission de sécurité

Le plan d'intervention sur plexi PMMA coulé 3 mm est conforme à la norme NF X 08-070 édition décembre 2023 dès lors qu'il est conçu selon les règles graphiques de la norme : symboles ISO 7010, pavé d'identification ISO 23601, échelle 1:250, hauteur minimale des pictogrammes 7 mm, représentation de l'intégralité du bâtiment. Les couleurs de sécurité respectent NF X 08-003-1. Si Aluplex conçoit le plan (option création graphique), la conformité graphique est garantie. Le classement feu du PMMA coulé n'étant pas communiqué par le fabricant, Aluplex recommande de vérifier au préalable que le règlement de sécurité ERP applicable à votre type et catégorie d'établissement n'impose pas un classement M1 sur les supports d'affichage. Pour les ERP soumis à exigence M1, retenir le plan d'intervention sur Forex ou sur Dibond.

Que signifie l'option film dépoli sur le plan d'intervention plexi

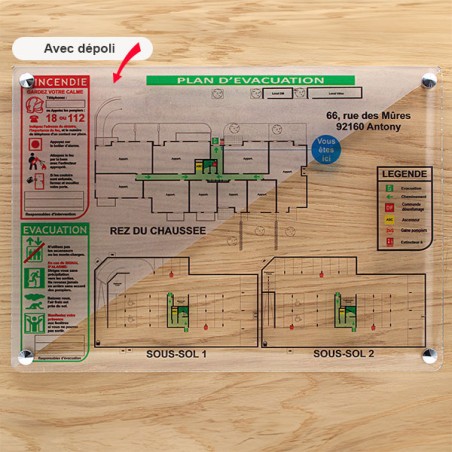

L'option film dépoli consiste en l'application d'un film adhésif à effet givré sur la face arrière de la plaque PMMA, donnant au plan un rendu visuel mat et translucide à la place de la transparence totale. Cette finition est appréciée dans les environnements à éclairage intense où la transparence parfaite peut créer des reflets gênants pour la lecture du plan, ainsi que dans les sites où l'on souhaite atténuer la vision à travers le plan pour mieux délimiter visuellement la signalétique de sécurité du fond du mur. Le film dépoli ne modifie pas la lisibilité du plan imprimé sur la face avant, qui conserve toute sa précision et son contraste.

À quelle fréquence faut-il vérifier le plan d'intervention sur plexi

Le plan d'intervention doit être vérifié au moins une fois par an, conformément à NF X 08-070 § 5.2.7. Une vérification supplémentaire est obligatoire à chaque modification du bâtiment, des procédures d'évacuation, des équipements de sécurité incendie ou de la défense extérieure contre l'incendie. Aluplex Signalétique conserve les fichiers source des plans réalisés, ce qui permet une mise à jour rapide en cas d'évolution du site, avec un délai de 4 jours ouvrés après validation des modifications.

Combien coûte la création graphique d'un plan d'intervention sur plexi

La création graphique d'un plan d'intervention par Aluplex suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque la norme NF X 08-070 impose la représentation de l'ensemble des niveaux. Le tarif est de 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis sur mesure est établi. Cette grille couvre la conception complète à partir de votre plan d'architecte PDF, l'intégration des symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la légende et l'envoi d'un bon à tirer pour validation.

Puis-je commander d'autres formats que A4, A3 et A2

Les formats catalogue du plan d'intervention sur plexi sont A4, A3 et A2, qui couvrent la grande majorité des besoins en tertiaire haut de gamme. Pour un format A1 ou A0, un devis sur mesure est établi sur demande : contactez l'atelier au 01 34 94 14 10 en précisant le format souhaité et la quantité. La fabrication en grand format reste possible mais nécessite une étude spécifique de planéité et de fixation, le PMMA coulé en 3 mm restant souple en grand format. Pour un format supérieur au A2 nécessitant une rigidité accrue, le passage à un PMMA coulé 5 mm peut être proposé.
