Plan de sécurité sur bois et plexi NF X 08-070 sur mesure

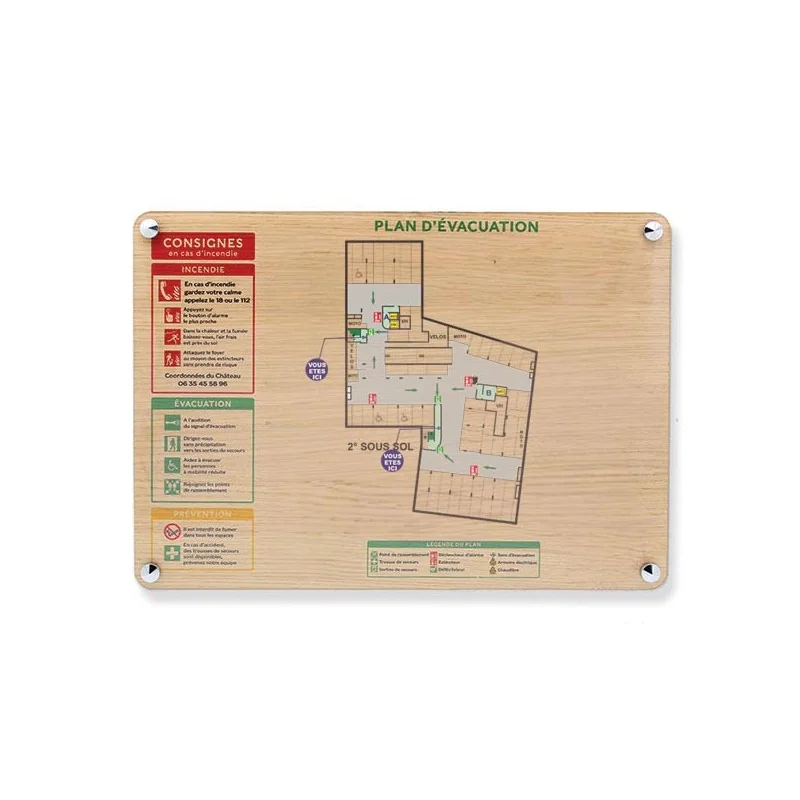

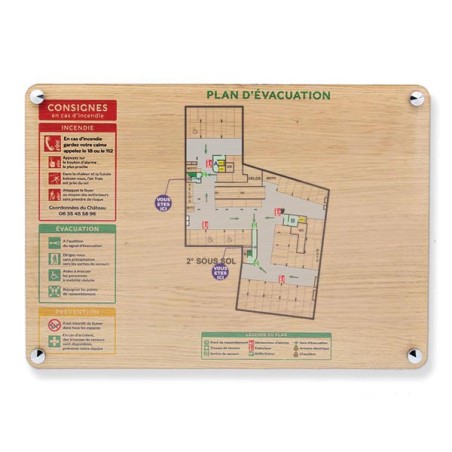

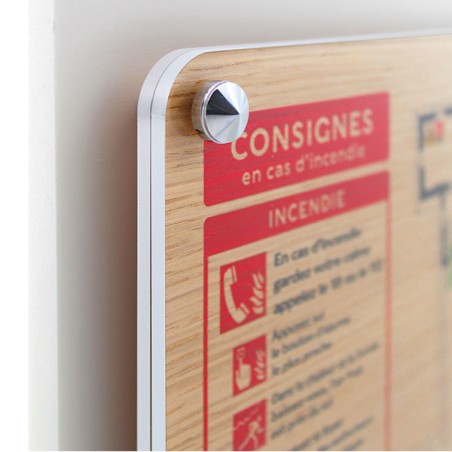

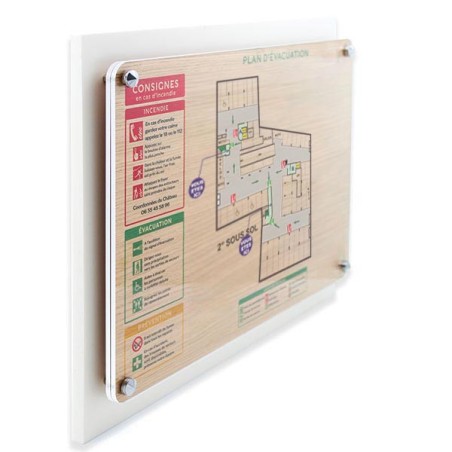

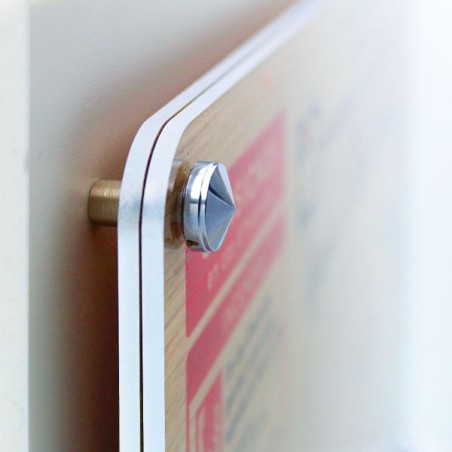

Le plan de sécurité sur bois et plexi est la solution premium d'Aluplex Signalétique pour les établissements qui doivent concilier conformité à la norme NF X 08-070 (édition décembre 2023) et exigence d'intégration esthétique. Aluplex assemble votre plan d'évacuation ou votre plan d'intervention dans son atelier de Rambouillet selon un procédé sandwich : un placage chêne véritable, imprimé en direct par traceur Roland VS540i, est encapsulé entre deux plaques de PMMA coulé 3 mm. L'ensemble est fixé au mur par quatre entretoises chromées avec caches vis. Le produit couvre indifféremment les deux types de plans réglementaires (évacuation à destination des occupants, intervention à destination des services de secours), ce qui permet une cohérence visuelle complète sur un même site. Tarif sur devis, formats du A4 au A0.

Évacuation ou intervention : un seul support pour les deux types de plans

Le plan de sécurité sur bois et plexi accepte indifféremment un contenu de plan d'évacuation ou un contenu de plan d'intervention, selon votre besoin. La norme NF X 08-070 distingue clairement ces deux documents : le plan d'évacuation s'adresse aux occupants du bâtiment et indique les itinéraires de fuite, les sorties de secours, les déclencheurs d'alarme et le point de rassemblement ; le plan d'intervention s'adresse aux services de secours et indique les éléments de structure, les équipements de sécurité incendie, les coupures gaz et électricité, ainsi que la défense extérieure contre l'incendie. Sur ce support premium, vous pouvez commander un plan d'évacuation pour les zones publiques et un plan d'intervention pour le local sécurité ou l'entrée principale, avec la même finition visuelle. Cette cohérence est appréciée des projets hôteliers, retail de prestige et tertiaire d'architecture soignée, où la signalétique de sécurité doit s'effacer derrière le parti pris décoratif sans renoncer à la conformité.

Pourquoi le PMMA coulé 3 mm plutôt qu'un plexiglass standard

Aluplex utilise exclusivement du PMMA coulé 3 mm pour les deux faces du sandwich, et non du PMMA extrudé ou du polycarbonate. Le PMMA coulé est obtenu par coulée entre deux glaces, ce qui garantit une transparence supérieure (transmission lumineuse 92 % selon DIN 5036 en 3 mm) et une planéité régulière dans le temps. Sa résistance à la flexion atteint 115 N/mm² (DIN 53452) et sa température de service maximale est de 78 °C en continu, ce qui le rend stable dans les halls éclairés en lumière indirecte du soleil ou dans les espaces de réception fortement fréquentés. Les deux plaques de 3 mm encadrant le placage chêne créent un ensemble rigide de 6 mm de PMMA total, qui ne se déforme pas avec le temps et qui préserve le grain du bois sous une protection transparente résistante aux rayures et à l'humidité courante. Le placage chêne reste parfaitement visible et conserve son rendu de bois naturel pendant toute la durée de service du plan, soit au minimum les 5 ans de pérennité exigés par la NF X 08-070 dans son édition décembre 2023.

Pour quels établissements ce plan de sécurité est-il pensé

Le plan de sécurité sur bois et plexi cible les établissements où la signalétique de sécurité doit s'intégrer au parti pris architectural. Les hôtels classés et les résidences haut de gamme l'utilisent dans les couloirs d'étages et les halls, où un plan d'évacuation sur PVC blanc casserait l'ambiance. Les restaurants gastronomiques et les bars d'hôtels le placent à l'entrée et dans les zones de circulation. Les cabinets médicaux et dentaires de standing, les cabinets d'architectes, les agences immobilières premium et les showrooms l'utilisent en salle d'attente et en zone d'accueil. Les espaces tertiaires premium et les sièges sociaux le déploient dans les paliers d'étages, en remplacement des plans standard. Pour les ERP soumis à une exigence stricte de classement feu M1 sur les supports d'affichage de sécurité, Aluplex oriente vers le plan d'évacuation sur Forex classé M1 ou vers le plan d'évacuation sur Dibond.

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan conforme à la NF X 08-070 (fichier conçu antérieurement par un autre prestataire, par votre bureau d'études ou par Aluplex sur une commande précédente), vous transmettez le fichier PDF au moment du devis. Aluplex vérifie la lisibilité technique du fichier au moment du bon à tirer, sans valider le contenu réglementaire d'un fichier client. Le délai est de 4 jours ouvrés après validation du BAT.

Si vous n'avez pas de plan conforme, ajoutez l'option création de votre plan à la norme NF X 08-070 au moment du devis (+67 € HT par niveau). Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF. La conception intègre systématiquement les symboles ISO 7010, le pavé d'identification ISO 23601 conforme à la norme ISO 23601, la rose des vents et la légende qui ne reprend que les symboles présents sur le plan. Un BAT vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT.

Questions fréquentes sur le plan de sécurité sur bois et plexi

Quelle différence entre le placage chêne et plexi et le plan d'évacuation sur Forex

Le plan de sécurité sur bois et plexi est un produit premium pensé pour l'intégration esthétique : placage chêne véritable encapsulé entre deux plaques de PMMA coulé 3 mm, fixation par entretoises chromées, finition optionnelle à angles arrondis. Le plan d'évacuation sur Forex est un panneau PVC rigide imprimé en direct, fixé par œillets ou adhésif, classé M1 pour ERP soumis à exigence feu, tarif à partir de 25 € HT. Le choix dépend du parti pris architectural et du niveau d'exigence feu du site.

Ce plan est-il accepté par la commission de sécurité incendie

Le plan de sécurité sur bois et plexi est conforme à la norme NF X 08-070 édition décembre 2023 dès lors qu'il est conçu selon les règles graphiques de la norme : symboles ISO 7010, pavé d'identification ISO 23601, échelle 1:250, hauteur minimale des pictogrammes de 7 mm, point bleu « Vous êtes ici », orientation contextuelle. Si Aluplex conçoit le plan (option création à 67 € HT), la conformité graphique est garantie. Le classement feu du PMMA coulé n'étant pas communiqué par le fabricant, Aluplex recommande de vérifier au préalable que le règlement de sécurité ERP applicable à votre type et catégorie d'établissement n'impose pas un classement M1 sur les supports d'affichage.

Quels formats sont possibles pour un plan de sécurité bois et plexi

Les formats disponibles vont du A4 au A0. Le format minimum réglementaire selon NF X 08-070 est le A3 (297 × 420 mm) ; le A4 est toléré uniquement pour les plans affichés dans des pièces individuelles comme les chambres d'hôtel ou les salles de réunion. Pour un affichage en hall, palier ou circulation, le A3 est le format de référence. Le A2 ou le A1 est recommandé pour les grands halls d'accueil où la distance d'observation est plus longue. Pour un site multi-bâtiments ou multi-niveaux avec format identique, contactez l'atelier au 01 34 94 14 10 pour un devis groupé.

Quelle est la durée de vie d'un plan de sécurité sur bois et plexi

La norme NF X 08-070 édition décembre 2023 impose une pérennité minimale de 5 ans aux supports de plans de sécurité incendie, avec résistance UV et résistance à l'humidité courante. Le PMMA coulé 3 mm protège le placage chêne et l'impression numérique contre les rayures, l'abrasion et l'humidité ambiante, garantissant largement cette durée. La norme impose également une vérification annuelle du plan et une mise à jour immédiate à chaque modification architecturale du bâtiment ou à chaque changement dans les procédures de sécurité. Sur ce support, la mise à jour signifie une nouvelle commande complète. Pour un bâtiment dont la configuration évolue régulièrement, le cadre aluminium clic-clac permet le remplacement du contenu sans dépose.

Aluplex peut-il poser le plan sur site en Île-de-France

Aluplex propose le relevé sur site et la pose des plans de sécurité bois et plexi en Île-de-France sur devis. Le relevé permet de valider les dimensions exactes du plan, les emplacements d'affichage (axe central à 1,50 m du sol selon NF X 08-070, éclairage vertical minimum 50 lux au point d'affichage) et la nature du support mural pour adapter la fixation des entretoises. La pose est réalisée par un technicien Aluplex après livraison du plan. Pour les sites hors Île-de-France, Aluplex livre le plan complet avec sa visserie et un schéma de pose ; la pose est alors confiée à un installateur local.
